항만 블록 및 TTP 작업 위험성 평가



개요



• 블록 및 T.T.P는 해안방파제에 사용되는 콘크리트 이형블록을 말한다.
• 거푸집 면정리 중 그라인더 와이어날 비산, 거푸집 조립 해체 중 거푸집에 협착, 콘크리트 믹서트럭에 협착, 거치 작업 시 중량물 취급에 따른 장비전도,  잠수부 공기공급 호스 눌림에 의한 질식 및 블록에 충돌사고 등이 발생한다.



단위작업 분류 및 순서



1. 거푸집 자재 반입
2. 철근 및 거푸집 조립 작업
3. 콘크리트 타설 작업
4. 거푸집 해체 작업
5. 인양 운반 작업
6. 거치 작업



1. 거푸집 자재 반입 작업



거푸집 자재 반입 작업



분류	유해위험요인	감소대책
인적 요인	하역 작업구역내 출입 중 충돌 협착	작업구역내 이해관계자에 대해 홍보 및 출입통제
	장비작업 반경내 접근으로 충돌 협착	통로 구획 및 이동경로 확보
	인양 중 인양로프의 파단에 의한 자재의 낙하	작업 전 줄걸이 이상유무 확인 점검 실시 짐및 출입금지
기계적 요인	크레인 아웃트리거 미사용으로 자재 인양시 전도	크레인 사용시 아웃트리거 최대 확장 사용, 받침은 철판 등 설치하여 지반침하방지조치 후 작업
	철 거푸집 사이에 손가락 협착위험	거푸집 사이에 손가락이 끼지 않도록 주의하고 공구 사용을 통한 작업
	철제폼 밑에서 작업중 철제거푸집  낙하	폼해체시 거푸집 밑에서 작업금지
	자재 적재시 고임목 및 고임목 불량으로 붕괴	신호 및 상호 의사사소통 철저 및 고임목 받침 철저
	강재거푸집 핸드그라인더 와이어브러쉬로 면정리 작업중 와이어브러쉬 칩이 비산하여안구, 안면 사고	핸드그라인더 작업 시 보안경 및 보안면, 방진마스크 착용
전기적 요인	핸드그라인더 누전에 의한 감전	전동고구 사용전 점검, 사용하는 전기는 누전차단기 경유, 접지설비 설치 후 작업
	가설전선 피복 손상에 의한 충전부 접촉 감전	가설전선은 가공으로 배선하고 수시로 점검 피복이 노출된 곳 절연처리
작업특성 요인	중량물인 강재 거푸집을 무리하게 인력으로 취급작업중 요통재해 위험	강재거푸집을 이동하거나 운반하는 등 작업 시 장비를 이용하여 작업
작업환경 요인	핸드그라인더로 강재거푸집 면정리 작업중 분진 및 비산물질에 의한 호흡기 및 안면사고	방진마스크 및 보안경 착용 철저
	박리제 등 취급 근로자 유해위험에 노출 사고	MSDS교육실시 및 유해위험성에 따른 조치





2. 철근 및 거푸집 조립 작업



철근 및 거푸집 조립 작업



분류	유해위험요인	감소대책
인적 요인	핸드그라인더로 마구리 거푸집 면정리 작업중 비산물질에 의한 안면부 사고	핸드그라인더 덮개 설치, 보안경 착용 후 작업
	강재거푸집 운반 중 낙하	운반용 슬링벨트 등 줄걸이 사전점검 및 운반구간내 접근금지 조치
기계적 요인	크레인 연약지반 설치 및 아웃트리거 설치 불량에 의한 크레인 전도	크레인 사용시 아웃트리거 최대 확장 사용, 받침은 철판 등 설치하여 지반침하방지조치 후 작업
	굴삭기로 강재거푸집 운반 중 낙하, 충돌 사고	굴삭기등 장비사용용도 외 사용금지, 강재거푸집 운반시 유도로프 사용, 후크등 줄걸이의 안전여부 확인
	설치 작업중 철근, 바닥판 등과 거푸집 사이 손가락 등 협착	운반 설치 작업 중 신호체계 확립 및 취급시 불안전한 행동에 의한 사고사례 등 교육실시
	강재거푸집 설치 작업중 전도	강재거푸집 등 설치 작업전 정리정돈 후 작업실시
	강재거푸집 설치시 인양 운반 작업중 강재거푸집과 기제작한 거더 또는 조립되어 있는 철근과 충돌	신호수를 배치하고 정확한 신호에 의한 작업실시 강재거푸집에 유도로프를 설치하여 유도
전기적 요인	불량공도구 사용으로 인한 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시
	가설전선 피복 노출에 의한 감전	가설전선은 가공으로 배선하여 피복이 손상되지 않도록 하고 손상된 전선은 절연처리 하고 작업
작업특성 요인	철재 중량물 취급 작업 중 협착	중량물 취급 작업에 대한 안전수칙 등 교육 후 작업
작업환경 요인	크레인 등 사용시 주변 고압케이블에 접촉 감전	인양작업전 주변환경에 대한 확인 철저 및 안전조치 후 작업 실시





3. 콘크리트 타설 작업



콘크리트 타설 작업



분류	유해위험요인	감소대책
인적 요인	콘크리트 믹서트럭이 타설부위에  접근하던 중 근로자와 충돌	콘크리트 믹서트럭 후진한계 고임목 설치 및 신호수 배치
기계적 요인	TTP 상부 콘크리트 타설용 작업발판 미설치로 타설 작업 중 추락	TTP상부 콘크리트 타설용 작업발판을 설치하고 발판 단부에 안전난간 설치
	콘크리트 타설 높이 미준수로 콘크리트  하부로 낙하	적정량 채우기로 콘크리트 타설 높이 준수
전기적 요인	바이브레터 등 전기 공도구 사용으로 인한 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시
	가설전선 피복 노출에 의한 감전	가설전선은 가공으로 배선하여 피복이 손상되지 않도록 하고 손상된 전선은 절연처리 하고 작업
작업특성 요인	철재 중량물 취급 작업 중 협착	중량물 취급 작업에 대한 안전수칙 등 교육 후 작업
작업환경 요인	시멘트에 피부접촉에 의한 피부염증 등 사고	타설작업자 복장 보호수 착용 철저





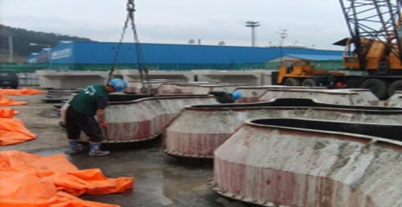

4. 거푸집 해체 작업



거푸집 해체 작업



분류	유해위험요인	감소대책
인적 요인	해체작업 시 작업발판 단부에서  추락	해체작업 시 단부에 안전대 걸이 설비를 설치하고 안전벨트를 걸고 작업, 작업 전 교육
	폼 해체 순서 미준수로 인한 폼의 낙하, 작업자 추락	폼 해체 순서를 미리 특별교육하고 작업 시 작업지휘자의 감독철저
	해체 장비의 용량부족으로 해체 중 장비의 전도	해체될 폼의 인양하중, 높이 등을 미리 계산하여 적합한 장비 선정
기계적 요인	해체한 거푸집을 장비로 인양시 인양로프의 파단으로 낙하위험	해체한 거푸집 장비로 인양시 인양로프의 사전점검과 해체 인양할 거푸집에 접근 금지
	중장비 작업반경내 근로자 접근하여 충돌 및 협착	장비작업반경내 작업자 접근금지 및 신호수 배치
	해체거푸집 적재시 거푸집 전도	해체한 거푸집을 적재시 전도 등이 발생하지 않도록 받침목 등을 사용적재
전기적 요인	전기기계 설비 등의 누전에 의한 감전	작업전 전기기계기구, 조명설비 등의 누전여부를 전기취급 전문가가 확인 후 작업 실시
	해체작업전 가설전선 등 철거 미흡으로 인한 피복손상에 의한 감전	거푸집 해체 작업전 해체로 인한 가설전선 등 손상이 우려가 있는 것은 철거 후 작업
작업특성 요인	고소부위에서 거푸집 해체 작업 중 거푸집 낙하	거푸집 해체 작업장 하부엑서 충분히 이격하여 출입금지조치를 하고 하부에 감시자를 배치
작업환경 요인	해체된 자재를 크레인 등을 이용하여 하부로 운반할 때 주변 고압선로 등 접촉	크레인 등 사용시 주변 고압선로 여부를 확인하고 안전조치(방호관 설치, 신호수 배치 등)후 작업





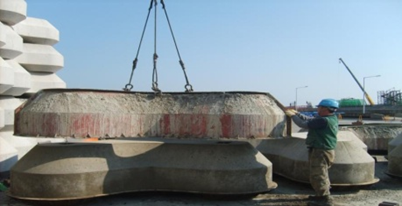

5. 인양 운반 작업



인양 운반 작업



분류	유해위험요인	감소대책
인적 요인	바지선으로 블록 및 TTP 운반시 잠수작업 등 상황파악 미흡으로 사고	잠수부의 안전작업 위치 확인
	인양용 와이어로프의 파단 낙하	와이어로프 이상유무 확인 및 줄걸이 상태 확인
기계적 요인	장비의 용량부족으로 해체 중 장비의 전도	인양하중, 높이 등을 미리 계산하여 적합한 장비 선정
	인양 운반 작업장 하부에 접근금지조치 미흡으로 타공종 작업자 출입중 낙하물에 의한 사고	작업전 작업장 주변에 접근금지 시설을 설치하고 해체시 감시자를 배치하여 타공종 작업자등 근로자의 출입을 통제
	블록 및 TTP 인양운반선에 적재중 작업자와 충돌	크레인 작업반경 내부에 접근하지 못하도록 통제하고 신호 철저
	블록운반 바지선에 블록 적재 중 바지선 단부로 추락	바지선 단부에 안전난간 설치
작업특성 요인	TTP 및 블록의  중량과 인양 운반 거리를 파악하지 않은 상태에서 작업중 용량 초과로 크레인 전도	중량물 취급 작업계획서를 작성/검토/승인, 차량계 건설기계기구 작업계획 작성/승인/검토 후 작업 실시
작업환경 요인	바지선 등을 통한 해안 운반시 해상으로 추락	해상에 근접하여 작업시 수상 구명조끼를 착용하고 작업





6. 거치 작업





분류	유해위험요인	감소대책
인적 요인	와이어 불량 및 결속위치 불량에 의한 낙하, 파단	결속지점 및 와이어 등 줄걸이 상태 확인 철저
	인양 줄걸이를 해체하는 순간 TTP 전도	TTP의 설치 위치에 정확하게 안착한 후 거동이 없음을 확인 등 이후 줄걸이 해체
기계적 요인	장비의 용량부족으로 해체 중 장비의 전도	인양하중, 높이 등을 미리계산하여 적합한 장비 선정
	작업장 하부에 접근금지조치 미흠으로 타공종 작업자 출입중 낙하물에 의한 사고	작업전 작업장 주변에 접근금지 시설을 설치하고 해체시 감시자를 배치하여 타공종 작업자등 근로자의 출입을 통제
	중장비 작업반경내 근로자 접근하여 충돌 및 협착	장비작업 반경내 잠수부등 작업자 접근금지 및 신호수 배치
	블록 및 TTP 잠수 작업시 공기공급 호스가 블록에 끼어 질식	블록 설치위치 파악 밀 블록 및 TTP 거치시 호스등이  끼이지 않도록 조치
	연락원과 잠수부의 연락불량 사고	신호 체계 확립,  무전기 등 작동여부 수시로 확인
	TTP 거치중 잠수부의 급기호스 손상	급기호스 설치경로 피복석이나 TTP의 불시 이동에도 손상되지 않도록 안전한 위치선정
	Air Compressor 회전부위 커버 미설치로 접촉사고	Air Compressor 등 작업장 회전체에는 커버를 설치
전기적 요인	전기기계 설비 등의 누전에 의한 감전	작업전 전기기계기구 누전여부를 전기취급 전문가가 확인 후 작업 실시
	Air Compressor 사용전원 누전에 의한 감전	Air Compressor의 전원계통을 사전에 점검하여 누전 등 여부 확인 전원은 누전차단기, 접지 등 설치
작업특성 요인	TTP 및 블록의 중량과 인양 운반 거리를 파악하지 않은 상태에서 작업중 용량 초과로 크레인 전도	중량물 취급 작업계획서를 작성/검토/승인, 차량계 건설기계기구 작업계획  작성/승인/검토 후 작업 실시
작업환경 요인	해상 작업으로 작업중 해상으로 추락 익사	해상작업시 구명조끼, 구명환 등 안전조치 후 작업





항만 블록 및 TTP 작업 재해 사례

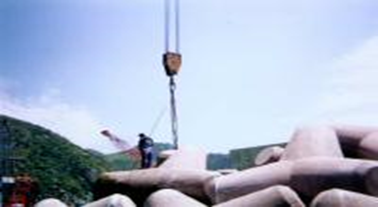

TTP운반 중 와이어 파단으로 낙하



• 재해개요
  • 크레인으로 TTP를 인양하여 거치 작업 중 인양용 와이어로프가 파단 TTP블록이 낙하ㆍ사망한 재해
• 재해원인
  • 작업반경내 출입금지조치 미흡
  • 인양용로프 점검 미흡
• 안전대책
  • 장비작업 반경내 접근금지 및 인양용 와이어로프 수지 점검 철저
• 형태
  • 낙하



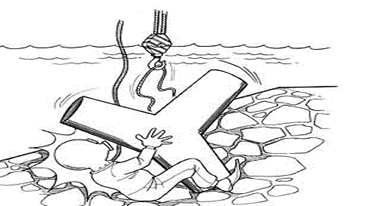

방파제 피복석 보호용 TTP의 전도로 협착, 사망



• 재해개요
  • 잠수부인 피재자가 수중에 T.T.P(Tetrapod) 거치작업을 하던중 경사진(1:1.5) 피복석 위에 불안정하게 거치되었던 T.T.P가 피재자 방향으로 전도되면서  추락ㆍ사망한 재해
• 재해원인
  • 중량물취급작업계획서 작성 미흡
  • 작업절차 미준수
• 안전대책
  • 중량물 취급시 작업계획서 작성 후 안전한 작업절차에 의한 작업 실시
• 형태
  • 전도



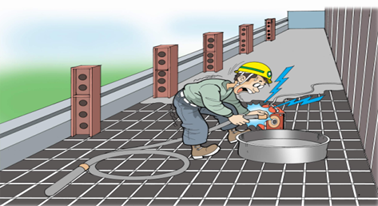

콘크리트 진동다짐기의 다짐봉 교체 작업 중 감전



• 재해개요
  • 슬래브 콘크리트 타설작업 중이던 피재자가 콘크리트 진동다짐기의 다짐봉을 교체하던 중 진동다짐기 본체에서 발생한 누설전류에 의해 감전되어 사망한 재해
• 재해원인
  • 접지설비 미설치
  • 누전차단기 미설치
• 안전대책
  • 콘크리트 진동다짐기 등 금속제 외함의 전기기구는 접지회로를 구성하여 대지저항이 100Ω이하(3종접지)가 되도록 접지를 실시
  • 정격감도전류가 30mA이하이고 작동시간은 0.03초 이내인 누전차단기를 설치하고 경유토록 하여야 함
• 형태
  • 감전



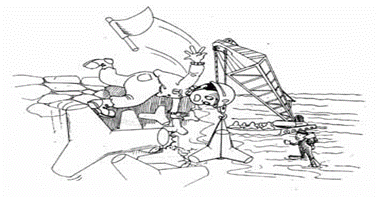

가호안 축조 작업 중 TTP가 굴러내려 협착



• 재해개요
  • 항만 가호안 축조작업 현장에서 피복석 경사법면상에 T.T.P 거치작업 도중 피재자가 밟고 있던 T.T.P 가 굴러내려 피재자가 협착, 사망한 재해
• 재해원인
  • 작업방법 불량
• 안전대책
  • 안전한 작업방법 준수(가호안, 방파제 등 경사법면 상에서 작업 시 중량물이 미끄러지지 않도록 작업방법 준수철저)
• 형태
  • 낙하



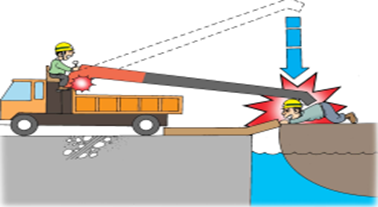

바지선 승선발판을 인양하던 중 붐이 파손되면서 낙하



• 재해개요
  • 파랑에 의한 바지선의 흔들림으로 선착장에 카고크레인으로 인양하여 지지중인 승선 발판과 충돌하여 크레인 붐의 힌지부 및 유압실런더 연결부 파손으로 붐이 낙하 피재자가 맞아 사망
• 재해원인
  • 신호수 미배치
  • 작업반경내 출입금지 미조치
• 안전대책
  • 바지선 흔들림 없도록 조치 및 파도, 강풍시 작업 중지
• 형태
  • 탈락, 추락



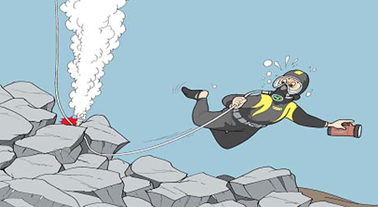

잠수장비 착용 후 바다속에서 부표설치 작업 중 익사



• 재해개요
  • 수심 18m 깊이의 부표설치 예정장소로 이동 하던 중, 공기를 공급하는 호스가 피복석(0.7㎥/개) 사이에 끼어 손상되면서 필요공기가 차단되자 휴대장비를 제거하고 외부로 탈출을 시도하려다 익사한 재해
• 재해원인
  • 작업방법 불량
• 안전대책
  • 작업지점까지 이동할 때에 는 작업장 주변 위험요소에 영향을 받지 않는 안전한 경로 및 방법을 선택하여 이동
• 형태
  • 익사
