확동식 프레스 작업 OPS
확동식 프레스 작업
확동식 프레스란?
① 2개 이상의 서로 대응하는 공구(금형, 전단날 등)를 사용하여 그 공구 사이에 금속 또는 비금속 등의 가공재를 놓고, 동력으로 슬라이드를 작동시켜 공구가 가공재를 강한 힘으로 압축시켜 압축, 절단, 천공, 굽힘, 드로잉 등 가공을 하는 기계이다.
② 기계프레스는 기계력을 이용하여 크랭크 등의 기구에 의하여 슬라이더를 작동시키는 프레스로 클러치 형식에 따라 확동식 클러치(Positive Clutch)는 슬라이딩 핀(Sliding Pin) 클러치와 롤링 키(Rolling Key) 클러치가 있으며, 마찰 클러치(Friction Clutch)는 건식과 습식의 디스크형과 소수의 드럼형이 있다.
확동식 클러치는 상사점 이외에는 슬라이드를 정지시킬 수 없어 1행정 1정지기구가 없으며 급정지, 비상정지가 불가능하기 때문에 위험하나 마찰 클러치는 스트로크(Stroke) 중에 임의의 위치에서 급정지가 가능하다.
확동식 프레스 작업 주요 위험요인
① 금형과 금형 사이에 끼임 위험
- 작업 중 제품 취출 및 점검, 확인, 청소 등의 작업을 위해 금형에 접근한 상태에서 프레스가 작동되어 금형과 금형사이에 협착위험 발생
② 금형 파손에 의한 파편이 날아올 위험
- 프레스 금형이 깨지면서 파손된 금형이 비래하여 작업자를 가격할 위험 발생
③ 정비, 검사 수리 등 작업 중 금형 사이에 끼임 위험
- 공동으로 점검, 수리 등의 작업 중 작업자가 볼스타 내부에 있는 상태에서 프레스를 작동시켜 슬라이더가 하강, 상ㆍ하 금형 사이에 끼임 위험 발생
④ 금형 부착·해체 작업 시 끼임 위험
- 금형 부착·해체 작업 시 슬라이드가 불시에 하강하거나 금형이 낙하되어 끼임 위험 발생
확동식 프레스 작업 안전대책
① 프레스 안전장치 설치

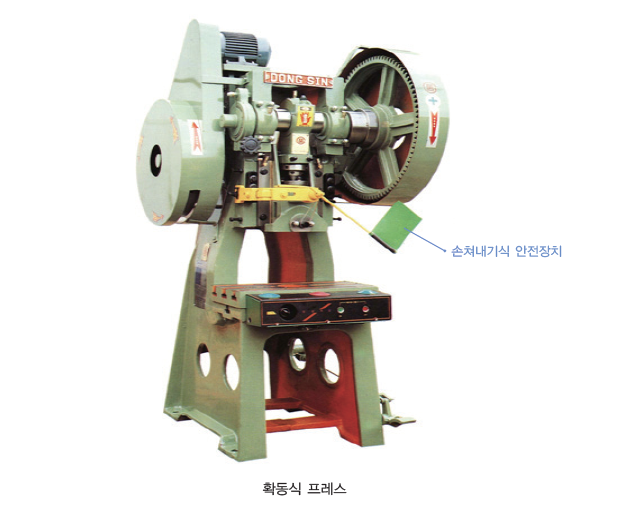

- 손쳐내기식 안전장치 : 손쳐내기식 안전장치는 슬라이드와 손쳐내기봉이 연결되어 있음. 슬라이드의 하강 시에는 손쳐내기봉이 위험구역에 있는 손을 우에서 좌로, 좌에서 우로 쳐내는 안전장치이다.
확동식 클러치를 갖는 크랭크 프레스(슬라이드 행정길이가 40mm 이상으로써 120S.P.M 이하)에 적합하며 다음과 같은 성능을 갖추어야 함
- 게이트 가드식 안전장치 : 게이트가드식 안전장치는 가드와 동력부를 연동시켜 슬라이드 작동 중에는 가드를 열 수 없고 또한 가드가 닫혀야만 슬라이드가 작동되는 안전장치
- 양수조작식 방호장치 : 작업 시에 위험한 작업점에 손이 가지 않도록 누름버튼이나 조작레버를 2개 설치하고 양손으로 동시에 작동시키도록 한 방식으로 양손으로 동시에 누름버튼을 누르면 슬라이드가 운동을 시작하나 양손 중 어느 한쪽을 떼어도 슬라이드가 멈추지 않기 때문에 일반적으로 급정지기구가 없는 SPM 120이상의 확동식 클러치 프레스에 사용함
● 안전거리
D = 1.6×Tm
D : 안전거리(mm)
Tm : 양손으로 누름단추를 눌렀을때부터 슬라이드가 하사점에 도달하기까지의 소요 최대시간(ms)
② 금형 부착·해체 작업 시 안전블록 설치
- 프레스 금형을 부착·해체 또는 조정하는 작업을 하는 때에는 슬라이드가 작동하거나 금형 낙하에 의한 위험을 방지하기 위하여 안전블록을 설치하여야 하며, 안전블록은 슬라이드 및 상부 금형 등의 무게를 지탱할 수 있는 강도를 가진 것으로 슬라이드가 없는 구조이거나 프레스 운동방향이 상승식일 경우 안전블록 대신 인터로크 핀, 안전플러그, 키이로크 등으로 대체할 수 있음

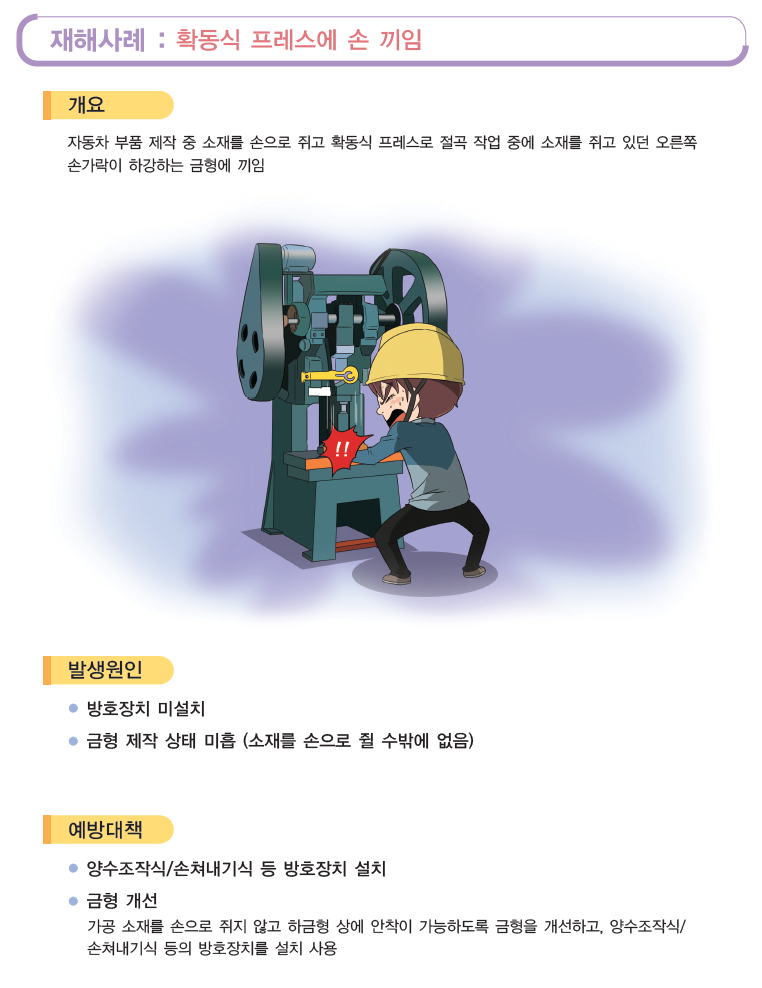

확동식 프레스 작업 재해 사례
확동식 프레스 작업시 안전 수칙
① 프레스 작업자에 대하여 특별안전작업 교육을 실시한다.
② 작업시작 전 복장, 작업장 정리정돈, 기계점검을 실시한다.
③ 금형 부착 시 프레스 용량을 확인하고 금형이 외관점검, 운반 및 부착방법의 순서를 정하여 신중하게 실시한다.
④ 금형의 중심잡기, 금형 위치 조정 및 압력시험을 실시한다.
⑤ 재료 및 부품의 위치, 운반의 결정과 스크랩 처리를 정확하게 실시한다.
⑥ 작업자가 작업중 사용하는 손·발 디딤부를 일정장소에 위치시킨다.
⑦ 작업자의 자세가 무리하거나 불편하지 않도록 보조도구를 적절히 사용한다.
⑧ 급정지장치 및 안전장치 등의 기능을 수시로 점검한다.
⑨ 정해진 수공구 및 지그를 사용한다.
⑩ 작업에 적합한 보호구를 사용한다.
⑪ 형의 조정, 부품의 점검, 재료의 확인, 주유, 청소시 기계는 반드시 정지한다.
⑫ 오일 주유 시 바닥에 흐르지 않도록 일정유량을 유지한다.
⑬ 작업 중 항상 프레스 상태를 점검한다. (과부하, 이상소음, 오일, 공기, 가스누출 등)
⑭ 금형해체 및 입고는 정해진 순서와 방법대로 실시한다.
