가설 전선 설치 작업 OPS



가설 전선 설치 작업



가설 전선 설치 안전 작업

① 작업 또는 통행 등으로 인하여 접촉하거나 접촉할 우려가 없도록 설치하여야 한다.

② 배선 또는 이동전선에 대하여는 절연피복이 손상되거나 노화가 없도록 설치한다.

③ 습윤한 장소에서 절연효과가 있는 전선을 사용하고 배선은 가공으로 배선한다.

④ 바닥에 설치시에는 전선관, 보호커버 등으로 피복이 손상되지 않도록 방호하여야 한다.

⑤ 직접 매설이 어려운 콘크리트 도로의 케이블 배선시에는 전선보호대를 설치 케이블의 손상 방지

⑥ 가설전선은 가용성이 좋은 캡타이어 케이블로 단면적이 0.75㎠  이상인 것

⑦ 전기기계·기구의 금속제 외함 접지는 다심 캡타이어 케이블의 선심 하나를 접지선으로 사용하여 분전반 접지모선에 접속한다.

⑧ 가설전선은 가능한 이음을 하지 않은 전선을 사용하여 설치한다.

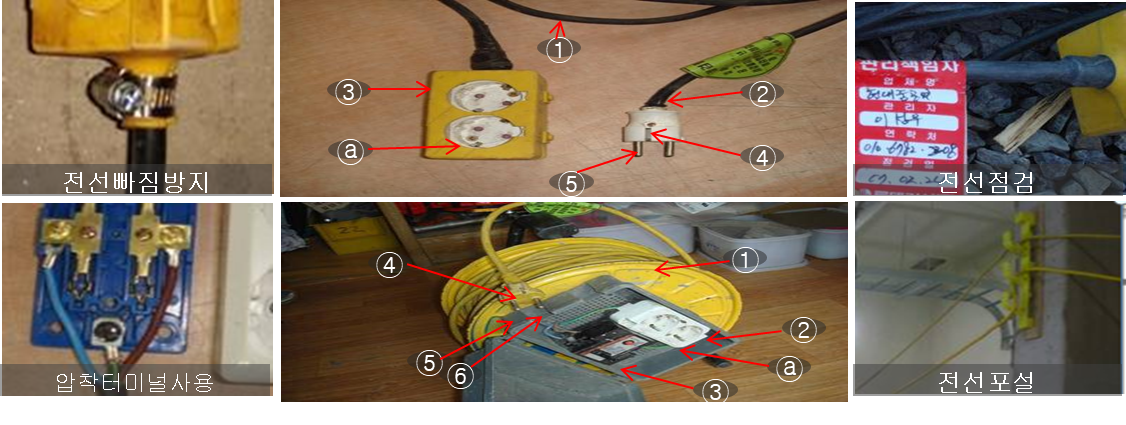

이동식 전선(릴선) 안전 작업

① 전선이 피복손상, 꼬임 및 결속부가 많은 것은 사용을 제한한다.

② 접지형 콘센트 및 플러그를 사용하고, 전선은 3P선을 사용한다.

③ 이동식전선 설치는 누전차단기(ELB)를 경유하여 인출된 콘센트에 전원을 연결하여 사용하고, ELB 동작상태를 주기적으로 확인한다.

④ 콘센트는 보호 Case를 설치한다.

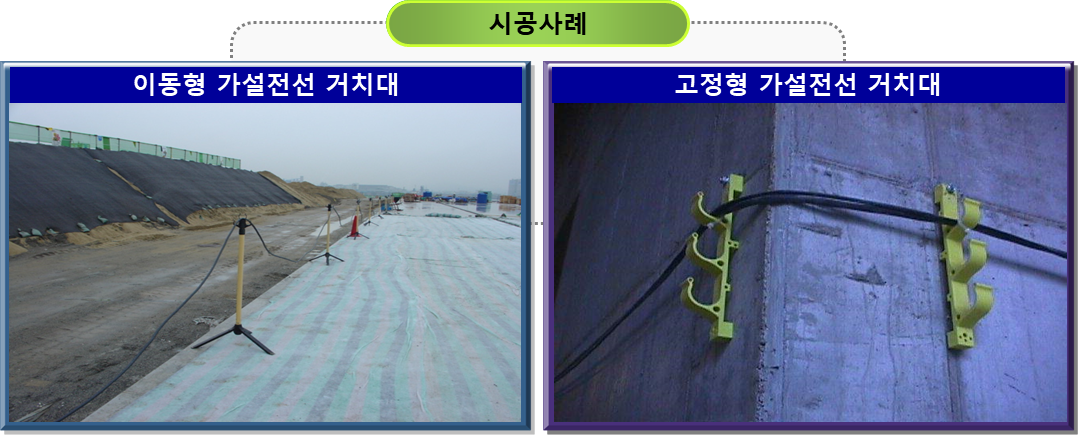

⑤ 이동식 전선은 공중 포설을 기본으로 하고, 부득이한 경우 작업통행에 지장이 없도록 정리하여 보양 조치한다.

⑥ 분전함 단자와 결선 시 압착터미널을 사용한다.

⑦ 옥외사용 시 방수형 제품을 사용한다.

⑧ 가정용 이동식 전선 & 멀티탭은 현장에서 사용을 금지한다.
