교량상부공 MSS 작업 OPS



교량상부공 MSS 작업



SUPPORT BRACKET 설치 안전 작업

① 이동식크레인을 설치할 지반은 사전에 다짐하고 평탄 작업을 실시한다.

② 이동식크레인 설치시 아웃트리거 확장 및 하부에 받침목을 설치한다.

③ 교각 브라켓 설치 주변에는 출입금지 조치를 한다.

④ 크레인 와이어로프 및 인양 줄걸이의 훼손여부를 작업전 확인한다.

⑤ 교각 브라켓에는 작업발판 및 안전난간을 설치한다.

⑥ 교각 상부까지 오르내릴 수 있는 승강설비를 설치한다.

⑦ 교각 브라켓 고정시 추락위험에 따른 안전대 부착시설을 설치한다

⑧ 교각 브라켓 고정용 앵커를 설치전, 설치후 확인한다.

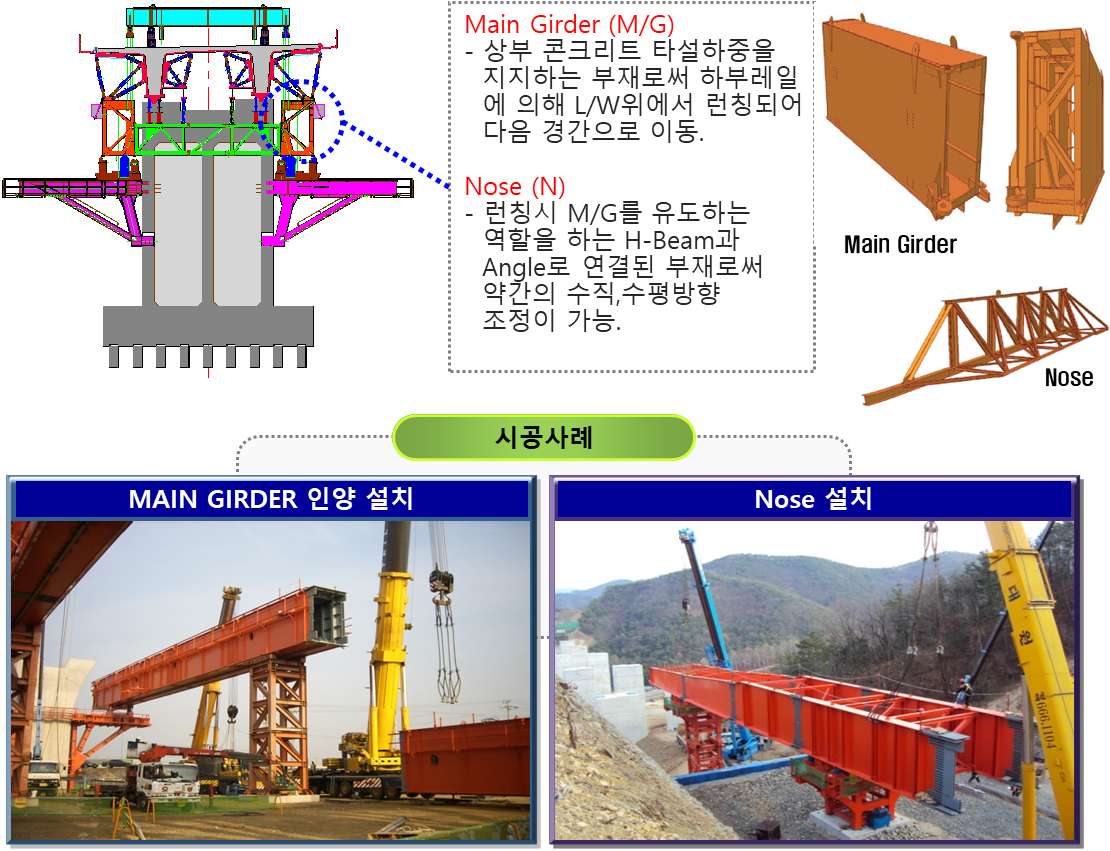

Main Girder 설치 안전 작업

① 풍속을 고려하여 작업을 실시한다.

② Main Girder 작업시 추락위험에 따른 추락방지 안전시설(안전난간 등)은 설치한다.

③ 추진대차 불시 이동에 따른 안전조치(브라켓과 추진대차 철근용접 등)를 한다.

④ Main Girder와 추진코간의 볼트 등 체결상태를 철저히 하며 확인한다.

⑤ 추진코에는 추락방지 안전시설(안전난간 등)을 설치한다.

⑥ 200T이상의 크레인사용으로 하중제원, 지반지지력,작 업공간협소 등을 고려하여야 한다.

⑦ 가밴트 전도위험이 있으므로 기초지반 검토, 구조검토를 Main Girder 설치 작업전 실시한다.

⑧ 크레인 전도방지(지반다짐, 아웃트리거, 받침목), 낙하방지(와이어로프, 샤클, 훅)확인한다.





Form Setting 안전 작업

①거푸집 설치에 따른 추락방지 안전시설(안전난간 및 안전대 부착설비 등)은 설치한다.

②설치작업 하부에는 출입금지 조치와 이동 및 승하강용 설비를 설치한다.

③거푸집이 Main Girder에 정확히 설치 되었는지 확인한다.

④폼 지조립시 전도위험방지를 위한 지반 평탄성 확보, 버팀 설치를 한다.

⑤내부폼 조립시 내부공간 협소로 협착위험에 주의하여 작업토록 한다.

⑥내부폼 해체시 체인, 레버블럭 사용으로 비래(날아옴)위험에 주의하여 작업한다.

⑦상부와 하부폼을 이동하는 승강통로를 설치한다.

⑧크레인 전도방지(지반다짐, 아웃트리거, 받침목), 낙하방지(와이어로프, 샤클, 훅)확인한다.





MSS LAUNCHING 안전 작업

①MAIN GIRDER RAIL이 MOVING UNITS의 WHEEL CENTER가 맞는지 확인한다.

②추진 전 풍속을 고려(풍속 15m/s 이내) 한다.

③추진 전 자재 등을 정리하여 낙하, 비래 등을 예방한다.

④추진과 거푸집 해체를 동시에 실시되지 않도록 하며 상/하부에 인원출입을 제한 한다.

⑤추진 전 각종 유압잭의 작동상태를 점검한다.

⑥횡 방향 수평 추진시 허용범위가 초과되지 않도록 하며 이탈방지용 Stopper장치를 확인한다.

⑦상부와 하부폼을 이동하는 승강통로를 설치한다.

⑧LOWERING 작업전 50% 인장, LOWERING 작업후 LAUNCHING전 면정리를 한다.
