항만 케이슨 운반 설치 작업 위험성 평가



개요

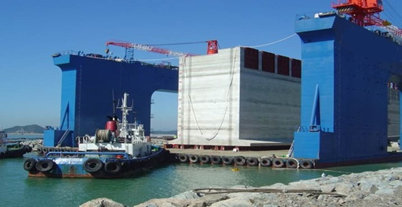

• 육상에서 제작한 케이슨을 기중기선을 이용하여 인양 예인선으로 운반, 해상크레인으로 권상하여 진수하여 거치하는 작업이다.
• 케이슨 진수, 운반, 거치 작업 과정에서 중장비 작업, 해상 및 수중 작업에 따른 협착, 추락 사고가 발생한다.



단위작업 분류 및 순서



1. 케이슨 선적
2. 케이슨 예인
3. 케이슨 진수
4. 케이슨(준수) 예인
5. 케이슨 거치



1. 케이슨 선적 작업





분류	유해위험요인	감소대책
인적 요인	접안시 소형선과 부두 충돌위험	FD접안시 신호체계 확립, 신호수 배치하여 작업
기계적 요인	로프 및 와이어로프 절단주의	접안시 로프의 상태 확인 철저 전문가에의한 로프체결
	안벽과 F/D선 사이 작업자 추락,협착위험	접안 및 선적 작업 시 안벽과 F/D사이에 근로자 출입 금지
전기적 요인	전기기계 설비 누전에 의한 감전	작업전 전기기계기구, 조명비, 양수기 등의 누전여부를 전기취급 전문가가 확인 후 작업 실시
작업특성 요인	사로레일의 부등침하  케이슨이 탈선	사로레일의 진수에 사용하는 장비의 정비상태 등을 검토하여 케이슨이 탈선하지 않도록 주의
작업환경 요인	조류의 영향을 고려하지 않고 선적중 케이슨 낙하	케이슨의 선적작업은 파랑이나 조류의 영향을 받을 때가 많아서 기상·해양조건이 좋은 시기를 선정 작업





2. 케이슨 예인 작업



케이슨 예인 작업



분류	유해위험요인	감소대책
인적 요인	항로측 예인시 인근 출입하는 모래선 및  Barge와 충돌위험	케인슨 예인 작업시 주변 항해 금지 해상예보 검토후 작업
기계적 요인	폭풍 및 높은 파랑으로 인한 F/D선 좌초위험(작업한계파고:2.5m)	해상의 조건을 파악 파고가 안정권에 있을때 예인
	F/D와 예인선에 W/R 체결작업 중 단부에서 해상으로 추락	F/D와 예인선 W/R 체결시 안전대를 걸고 작업, 근로자는 구명조끼를 입고 작업한다.
	F/D 예인전 차수판의 설치 미흡으로 예인중 파고에 의해 케이슨 내부로 바닷물이 유입되어 케이슨의 전도위험	조위 및 파고를 감안하여 설계에 의한 차수판을 설치한다
	예인 속도를 과속하여 케이슨  안쪽이 수중으로 침하	예향 속도 준수 및 대각선 방향 예인 금지
	예인하는 와이어의 절단으로 케이슨 편심에 의한 회전으로 예인선, 바지선 등과 충돌	예인 와이어의 상태를 수시로 점검
	에인선 갑판에서 신호등 작업지휘를 하던 중 파랑에 의해 해상으로 추락	에인 작업은 파고가 1m미만일 경우 실시하며 갑판위에서 신호 등 작업 시 구명조끼 등을 착용하고 난간에 몸을 지탱하여 작업
	에인선과 바지선의 충돌	예인선과 바지선의 적정이격 거리 준수 및 신호연락 철저
전기적 요인	윈치 등 사용하는 전기의 누전에 의한 감전	작업전 전기기계기구 누전여부를 전기취급 전문가가 확인 후 작업 실시
작업특성 요인	높은 파고로 인한 설치 작업 시 추락, 충돌	케이슨의 설치작업은 파랑이나 조류의 영향을 받을 때가 많아서 기상·해양조건이 좋은 시기를 선정해서 설치
작업환경 요인	해상작업으로 작업중 해상으로 추락 익사	해상작업 시 구명조끼, 구명환 등 안전조치 후 작업





3. 케이슨 진수 작업



케이슨 진수 작업



분류	유해위험요인	감소대책
인적 요인	F/D선 Setting시 예인선 비항로측 배사관주의	거푸집 인양시 줄걸이 점검 및 신호수 배치, 작업범위내 접근 통제
기계적 요인	케이슨 진수시  F/D선 내측옹벽과 충돌	케이슨의 형상이 비대칭으로 로프로 묶어 요동이나 기울어짐에 의해 F/D선 내측옹벽과 충돌 방지
	F/D 침수시 과속으로 케이슨 침하	F/D 잠수 작업 시 잠수 속도 준수 철저
	케이슨 격실에 주수시 한 부위에 주수를 과다하게 하여 케이슨의 수평이 파괴되어 전도	케이슨 격실에 주수작업 시 차등주수로 수평을 유지
	주수작업을 위해 케이슨 상부에서 작업 시 격실 내부 및 해상으로 추락	주수작업 시 케이슨 상부에서 근로자 작업 시 추락방지대책 수립, 근로자는 구명조끼를 착용하고 작업
전기적 요인	윈치 등 사용하는 전기의 누전에 의한 감전	작업전 전기기계기구 누전여부를 전기취급 전문가가 확인 후 작업 실시
작업특성 요인	작업계획 수립에 대한 주지 미흡으로 인한 사고	작업계획 수립(방법, 순서) 여부 및 작업원 주지상태 확인 철저
작업환경 요인	해상작업으로 작업중 해상으로 추락 익사	해상작업 시 구명조끼, 구명환 등 안전조치 후 작업 수시인원 파악





4. 케이슨(준수) 예인 작업



케이슨(준수) 예인 작업



분류	유해위험요인	감소대책
인적 요인	에인선 갑판에서 신호등 작업지휘를 하던 중 파랑에 의해 해상으로 추락	에인 작업은 파고가 1m미만일 경우 실시하며 갑판위에서 신호 등 작업 시 구명조끼 등을 착용하고 난간에 몸을 지탱하여 작업
기계적 요인	F/D를 케이슨 홀수심보다 낮게 잠수시켜 F/D를 케이슨으로부터 분리예인시 케이슨이 전도 하부가 손상	F/D를 케이슨 홀수심보다 50cm이상 깊게 잠수시키고 확인한 후에 F/D를 예인하여 케이슨을 안전하게 진수
	케이슨 예인을 예인선만 사용 예인 중 케인슨 전도	케이슨 예인시 해상크레인을 투입하여 케이슨의 전도방지
	케이슨에 해상크레인 달기구를 고정 중 근로자 해상 또는 케이슨 격실로 추락	케이슨에 해상크레인 달기구 고정작업 시 달기구에 생명줄을 설치, 안전벨트를 걸고 작업
	예인하는 와이어의 절단으로 케이슨 편심에 의한 회전으로 예인선, 바지선 등과 충돌	예인 와이어의 상태를 수시로 점검 예인 각도 균형유지
	에인선과 바지선의 충돌	예인선과 바지선의 적정이격 거리 준수 및 신호연락 철저
전기적 요인	윈치 등 사용하는 전기의 누전에 의한 감전	작업전 전기기계기구 누전여부를 전기취급 전문가가 확인 후 작업 실시
작업특성 요인	높은 파고로 인한 설치 작업 시 추락, 충돌	케이슨의 설치작업은 파랑이나 조류의 영향을 받을 때가 많아서 기상·해양조건이 좋은 시기를 선정해서 설치
작업환경 요인	해상 작업으로 작업중 해상으로 추락 익사	해상 작업시 구명조끼, 구명환 등 안전조치 후 작업





5. 케이슨 거치 작업



케이슨 거치 작업



분류	유해위험요인	감소대책
인적 요인	케이슨 거치 작업중 케이슨과 케이슨사이 협착	케이슨 거치 작업중 신호체계 확립, 협착 주의 작업
	케이슨 상부 이동중 추락	케이슨 상부 이동시 추락에 주의
	케이슨 거치부 근접예인 작업 시 기 설치된 케이슨과 충돌	케이슨 거치장소에서 작업 시 신호 및 연락체계를 확립하여 신호수의 신호에 의해 거치작업 진행
	케이슨을 거치 후 차수판 제거 작업 중 격실 및 해상으로 추락	케이슨 차수판 제거 작업 시 추락방지 조치를 취하고 구명조끼를 착용
기계적 요인	케이슨 속채움 작업을 한곳에 집중실시로 불균형	케이슨 속채움 작업은 격실간 균등하게 채워 부등침하를 방지한다.
	해상크레인 작업중 파도 등에 의한 바지선 요동으로크레인 전도	바비선에 크레인을 와이어로프 등을 이용하여 2곳이상 고정
	바지선내 기계기구 회전부위에 접촉	회전부 덮개 설치 회전부주변 이동금지
	인양 등 줄걸이 작업하부에 접근 중 낙하	인양로프 등 줄걸이 상태 수시점검
전기적 요인	윈치 등 사용하는 전기의 누전에 의한 감전	작업전 전기기계기구 누전여부를 전기취급 전문가가 확인 후 작업 실시
작업특성 요인	높은 파고로 인한 설치 작업 시 추락, 충돌	케이슨의 설치작업은 파랑이나 조류의 영향을 받을 때가 많아서 기상·해양조건이 좋은 시기를 선정해서 설치
작업환경 요인	해상작업으로 작업중 해상으로 추락 익사	해상작업 시 구명조끼, 구명환 등 안전조치 후 작업





항만 케이슨 운반 설치 작업 재해 사례



해상크레인 인양능력 부족으로 도괴



• 재해개요
  • 해상크레인으로 케이슨 인양 거치 작업 중 파고에 의한 흔들림과 케이슨 하중을 견디지 못한 크레인의 도괴 사고
• 재해원인
  • 크레인 선정 미흡
• 안전대책
  • 해상크레인 작업 전 인양물의 중량과 해상의 기후 조건 등을 고려한 적합한 크레인 선정
• 형태
  • 도괴

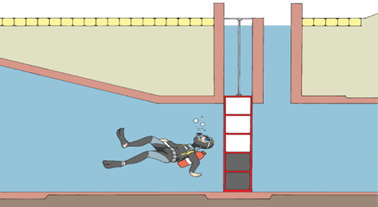

수문 Block 인양을 위해 잠수 중 질식



• 재해개요
  • 발전소 수문 Block 인양작업을 위하여 인양장치 사이에 끼인 불순물을 제거하기 위해 잠수하여 작업을 실시하던 중 신호밧줄을 놓친 후 방향을 잃으면서 산소통의 공기가 소진되며 질식되어사망한 재해
• 재해원인
  • 안전수칙 미준수
• 안전대책
  • 시계가 불량하고 출입구가 제한된 물속에서 잠수작업을 실시할 경우 작업자 구조 등을 위한 신호용 밧줄을 근로자에게 직접 고정시키는 등 신호밧줄 사용 철저
• 형태
  • 질식



바지선 승선발판을 인양하던 중 붐 파손되면서 낙하



• 재해개요
  • 파랑에 의한 바지선의 흔들림으로 선착장에 카고크레인으로 인양하여 지지중인 승선 발판과 충돌하여 크레인 붐의 힌지부 및 유압실런더 연결부 파손으로 붐이 낙하 피재자가 맞아 사망
• 재해원인
  • 신호수 미배치
  • 작업반경내 출입금지 미조치
• 안전대책
  • 바지선 흔들림없도록 조치 및 파도, 강풍시 작업 중지
• 형태
  • 낙하, 비래
