NATM 터널 굴착 작업 OPS



NATM 터널 굴착 작업

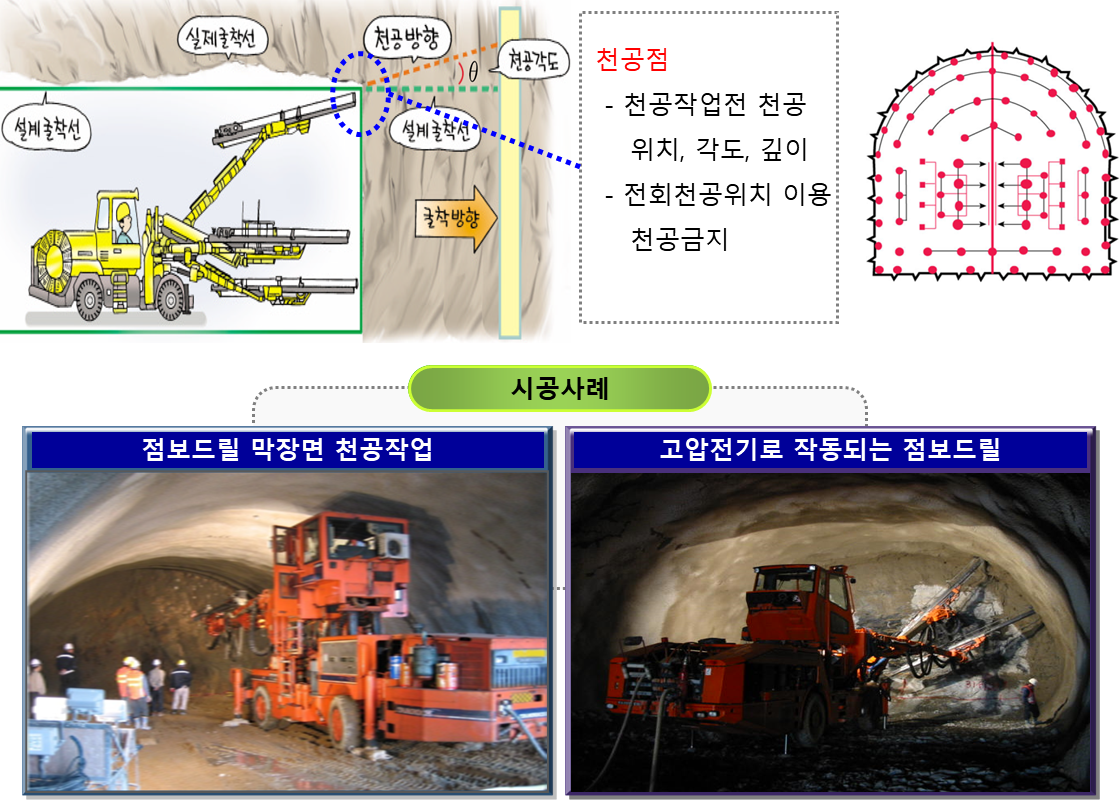

천공 안전 작업

① 점보드릴, 레그햄머 등 착암기의 기계적 결함을 사전에 점검하여야 조치하여야 한다.

② 작업대 또는 대차는 구조적으로 안전하여야 하며 차륜, 지지구조, 발판, 사다리, 안전난간대 등의 가시설 구조에 대해 안전성을 확인하여야 한다.

③ 천공작업전 부석, 절리, 용출수, 누수 등의 상태 확인하여야 한다.

④ 천공작업시 이상 용출수의 다량발생시 작업 중지 후 방수대책 및 보강공법 등의 조치를 한다.

⑤ 천공위치, 각도, 깊이 등을 준수하고 장약전에 이를 확인하여야 한다.

⑥ 천공시 전회 발파의 불발화약류의 유무를 확인하고 발견시 천공을 중단/제거후 작업한다.

⑦ 천공시 전회 발파공을 이용하여서는 안되며 최소 이격거리를 유지 평행굴착 하여야 한다.

⑧ 천공의 지름은 폭약직경보다 1cm정도 크게 여공을 확보하여야 한다.

⑨ 작업자는 안전모,방진마스크, 보안경, 안전장갑, 귀마개 등의 개인보호구를 착용하여야 한다.

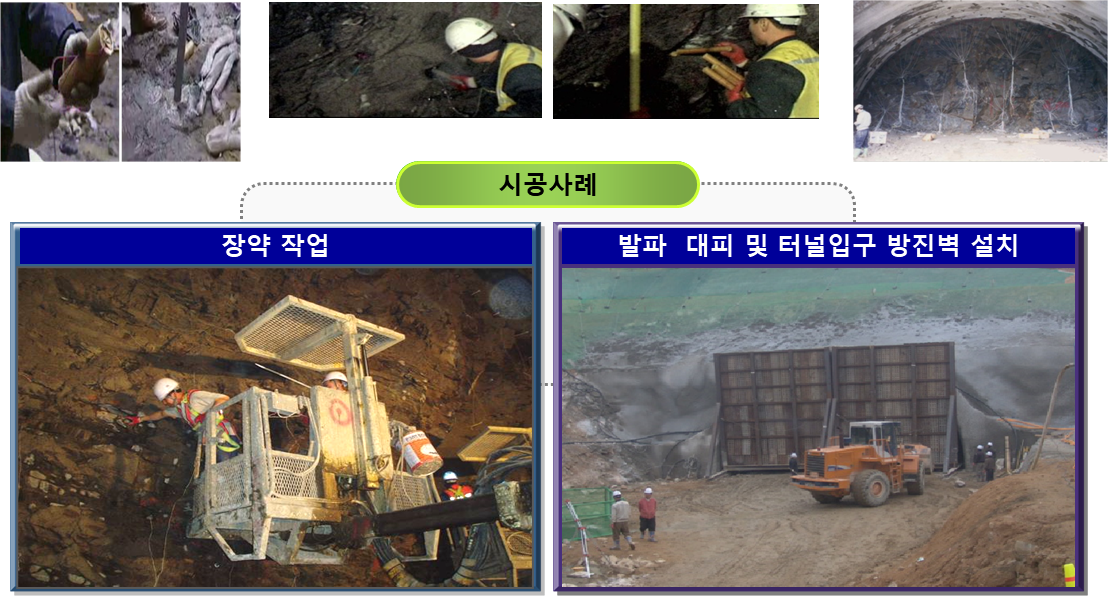

발파 안전 작업

① 발파지휘 계통 수립 및 준수로 발파사고 예방 (안전확인경보 → 대피 등 확인1차,2차 →발파)

② 발파 전 방진벽 설치 후 발파작업 실시

③ 발파시 근로자의 충분한 안전거리까지 대피확인 및 견고한 피난장소 설치, 발파비산 방호 조치 철저

④ 발파작업 시 충분한 연락체계 구축하여 발파 전 충분히 확인 후 발파

⑤ 점화전 30m이상 떨어진 장소에서 저항 측정 및 도통시험 실시

⑥ 발파기 용량을 사전에 점검하여 용량에 맞도록 발수를 조정

⑦ 유도자를 배치하여 점보드릴 등 장비 이동

⑧ 이동식 조명을 준비하여 작업

⑨ 발파 후 막장의 지보공, 용수, 균열, 지질 등 상황 확인 철저

⑩ 발파작업이 끝난 후 반드시 불폭여부를 확인한 후 암처리 등 천공작업을 실시

⑪ 발파 전 조명 등 모든 설비를 발파 구역 내에서 철수

⑫ 발파 전 발파지휘계통 등 발파계획 확인하여 경보, 연락, 표지판 등 설치 후 작업

⑬ 발파계획에 의거한 화약 준비 및 화약 검수철저

⑭ 발파 후 터널 연장길이에 따른 급기/배기를 측정하고, 대기시간을 결정하여 준수하여 투입





버럭 처리 안전 작업

① 발파 후 장비를 이용하여 낙석위험 상태인 부석 제거후 암버럭 운반 등 처리작업 실시

② 굴삭기 등 반입시 사전점검실시, 굴삭기 운반트럭 사용시 유도자 배치 신호실시

③ 발파암 상차 / 하차 작업 시 신호수를 배치하여 충돌, 협착사고 예방

④ 발파암 덤프트럭 운반시 덮개시설을 사용, 적재정량 준수하여 적재 운반, 갱내 노반 요철 제거

⑤ 발파 후 발파상태 확인 및 막장의 부석등 상태확인 후 뜬돌에 대한 처리후 버럭 반출

⑥ 버럭하차 작업 시 후면에 진입방지시설(토공다이크, 경계받침목 등)/ 및 신호수 배치하여 작업

⑦ 터널입구 ”버럭 반출중 관계자 외 출입금지” 표시게시

⑧ 차도와 인도의 경계조치, 차량속도 준수, 전조등 및 경광등(비상등 점멸)

⑨ 버럭처리리전 조명기구 누전여부 확인, 가설전선 피복상태 확인, 누전차단기 및 접지설비 확인

⑩ 버럭반출시 반출작업 장비와 인원외 타공종 작업 중지, 급배기 시설 가동, 방진마스크 착용
