가스플랜트 전기 계장 작업 위험성 평가



개요



• 가스플랜트에서 필요로 하는 전기/계장의 중요시설 설치 작업을 말한다.
• 작업 중 장비사용에 따른 협착, PIT내 작업 시 추락/전도, 중량물 설치에 따른 장비간 협착 등의 사고가 발생한다.



단위작업 분류 및 순서



1. 작업 준비
2. 지중전선관로 설치
3. 케이블 포설
4. 전기실 PIT 내부 트레이 설치 작업
5. HOLDER 측면부 TRAY 설치 작업
6. MAIN TR 설치
7. 전기실내 수배전반 설치



1. 작업 준비



작업 준비



분류	유해위험요인	감소대책
인적 요인	장비 반입절차 등을 이행하지 않고 작업 중 장비자체 결함 등에 의한 사고 발생	작업착수 전 작업허가서 제출 및 검토를 통해 작업 전 허가서와 부합되는 준비상태를 확한 후 작업실시
	지게차로 자재 하역 중 후방에 근로자 접근충돌	후방접근 금지 조치, 후진 전 후방 확인실시, 후진경보기, 후사경, 후방카메라 등 확인후 이동
	운반트럭 적재함에 임의로 올라가서 작업 중 추락	차량 적재함 운전자 외 탑승 작업금지
	하역작업시 주변통제 미실시로 충돌	하역작업시 유도자 배치 및 출입통제 조치
기계적 요인	자재 적재 지반의 불량에 의한 도괴	견고하고 평탄한 지반에 받침목을 고이고 적재
	크레인 과부하 및 권과방지 안전장치 미작동으로 인한 전도	크레인 작업 전 안전장치 작동상태 확인 미작동 장비 수리 후  작업 실시
	자재 하역 중 인양로프가 끊어져 자재가 낙하	인양로프는 손상되거나 변형, 부식되지 않은 것 사용
	크레인의 아웃트리거 미사용으로 자재 인양시 크레인 전도	크레인 아웃트리거 최대로 확장, 받침은 철판 등 설치하여 국부적인 지반 침하방지 조치
전기적 요인	고압선로 주변 크레인 작업 중 선로 접촉 감전	고압선로 주변 작업을 지양하고 작업 시 감시자 배치 고압선로 방호관 설치
	전기 공도구 및 전선에 대한 사전 점검 미흡으로 인한 사고	모든 전기관련 제품은 사용 전 점검을 하고 점검필증을 부착하여 사용
재료적 요인	자재 반입 전 자재 검수 방법 등에 대한 확인 미흡으로 인한 사고	자재 반입 전 자재검수 방법과 항목에 대해 확인
작업특성 요인	중량물 및 차량계건설기계 작업계획 수립 미흡에 의한 사고	중량물 및 차량계건설기계 작업계획을 수립/검토/승인 후 작업
작업환경 요인	운반차량 진출입 작업 중 외부차량과 충돌	자재 반입차량의 진출입시 신호수 배치 및 도로구획 정리





2. 지중전선관로 설치 작업



지중전선관로 설치 작업



분류	유해위험요인	감소대책
인적 요인	굴삭기 작업반경내 작업 중 굴삭기와 충돌	장비작업반경내 출입금지 및 신호수 배치
	장비 운전자와 신호수의 위치 부적정으로 신호수 충돌	신호수는 작업반경 외부에서 운전자가 보기 쉬운 곳에서 신호
기계적 요인	배관자재 운반시 협착 충돌	자재 운반시 드럼 등에 협착되지 않도록 고임목 설치 및 장비운반시 요동을 최소화 하여 운반
	터파기 작업 시 굴삭기 버켓이 낙하	굴삭기 버켓 탈락방지 안전핀 체결 상태 확인
	터파기 작업시 토사붕괴	터파기 작업시 토질에 따른 구배기준 준수 및 법면에 중차량, 중량물 적재 금지, 지하수의 상태 확인 철저
	옥내 인입점 시공불량으로 물이 옥내로 침투됨	옥내로 인입시 옥외쪽으로 기울도록 설치
	배관자재 절단 등 작업시 창상	절단 등 작업시 회전체 날접촉 방지 조치
	관부설 작업장 하부로 이동 중 추락	관부설 작업장으로 이동하는 통로 설치
	관부설시 단부에서 추락	터파기 단부 안전난간 설치
전기적 요인	미 검정 전동공구 사용 중 감전	작업 전 공도구 점검, 접지선과 누전차단기 사용
	가설전선 피복 노출로 인한 감전	가설전선은 분전함에서 인출되어 접지 및 누전이 차단되도록 하고 피복손상부 등은 절연테이프 등으로 절연처리
작업특성 요인	차량계건설기계 작업계획 미수립에 의한 사고	차량계건설기계 작업계획 작성/검토/승인 후 작업 실시
	매설기준 (1.2M이상) 미준수로 인하여 타 시설물 시공 시 훼손으로 인한 감전사고 및 설비사고	매설 기준 준수, .매설 후 선로 표시기를 설치하여 타 지장물 설치시 훼손예방
작업환경 요인	지하 매설물 등에 관한 현황파악 미흡으로 인한 사고	굴착 작업 전 작업위치에 대한 지하매설물 등 현황파악 후 관계기관 담당자 입회하에 작업 실시
	강우로 인한 법면 붕괴 등 유실	우기에 대비한 안전대책 수립 및 현장 조치





3. 케이블 포설 작업



케이블 포설 작업



분류	유해위험요인	감소대책
인적 요인	수평 트레이위 상부에서 이동시 안전벨트 미체결로 근로자 실족하여 추락	안전벨트 부착설비 설치 철저
기계적 요인	회전하는 풀링머신 활차에 근로자 손가락이 말리면서 협착	풀링머신 방호장치 설치 및 작업 전 근로자 교육 철저
	대차 등을 이용한 자재 이동시 모서리 및 바퀴에 협착	대차모서리에 충격 완충용 보양 실시 및 바퀴에 구름방지  Stopper을 설치
	자재 이동을 위한 적재 시 적재불량으로 자재 전도, 협착	적재물은 낙하에 대비 결속 및 고정 후 이동시 전방을 주시하면서 좌우에서 밀어서 이동
	고소작업차 사용시 하부에 유도자를 배치하지 않아 자재가 낙하되어 주변 통행자 안전사고 위험	고소작업차 사용 작업 구간내에  라바콘 구획 설정 및 유도자 배치하고 자재 결속을 철저
	수직 케이블 포설시 케이블 하중으로 인한  추락 및 낙하물 사고	최상부 풀링로라 설치 및 케이블 인양장치 설치로 케이블 미끌림 및 하부로 낙하방지
	사다리 작업 중 사다리 전도, 추락	사다리 작업 시 2인1조 이상, 아웃트리거 설치 등 전도방지 조치
전기적 요인	풀링 머신의 외함접지 불량으로 근로자 혼촉되어 감전	사용 전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시
	가설조명, 투광기 사용 중 누전에 의한 감전	작업 전 누전여부 확인 점검
재료적 요인	케이블 포설 작업 케이블 사전 풀기 작업 불량에 의한 작업 중 꼬임 등에 의한 사고	케이블 풀기 작업 시 전문가 작업
작업특성 요인	TRAY 상부에서 케이블 포설에 따른 실족 및 추락	TRAY를 이동하며 작업할 경우 안전대 부착 설비를 설치, 조명 확보, 서두름 금지
	케이블 포설 후 용접불똥 및 낙하물에 의한 케이블 훼손	케이블 포설 후 트레이 커버 설치로 상부에서 낙하하는 불티비산 및 시설물 낙하로 부터 보호





4. 전기실 PIT 내 트레이 설치 작업



전기실 PIT 내 트레이 설치 작업



분류	유해위험요인	감소대책
인적 요인	고속절단기로 절단작업 중 자재비산에 의한 사고	자재 형상에 따른 고정방법 준수하여 바이스로 고정한 후 작업 실시
	고속절단기로 작업 중 비산되는 날에 맞음	고속절단기 커버 및 보조커버의 부착상태를 확인 후 작업
기계적 요인	작업장내 개구부 근접 작업 중 추락	개구부 덮개 설치 도는 추락방지 조치 후 작업
	조명불량으로 작업 중 충돌, 협착, 창상 등 사고	작업점에 적합한 조명을 설치하고 작업
	TRAY 볼트 체결 작업시 회전하는 공구에 맞아 골절	전동공구 임펙작업시 손잡이를 설치하고 두손으로 작업
전기적 요인	고속절단기 등 공동구 반입시 점검 미흡으로 인한   감전사고	모든 전동공구는 사용 전 점검 실시 후 필증부착
	가설전선 피복 노출로 인한 감전	가설전선은 3p이상의 전선으로 피복이 벗겨지지 않도록 관리하고 수시로 점검 실시
	교류아크 용접기 사용 중 감전	교류아크 용접기 사용 전 점검 및 안전장치(자동전격방지기) 설치
재료적 요인	TRAY를 절단 가공하여 설치 작업 중 날카로운 절단면에 창상	TRAY 절단가공 등 작업시 모서리 마무리 작업 실시
작업특성 요인	절단 가공 등 작업 시 화재 위험	절단 작업장은 인화성 물질이 없는 장소에서  불티비산 방지장치, 소화기 비치 등 화재 위험 방지 조치
작업환경 요인	용접작업 시 안구 및 호흡기 사고	용접작업 시 보안면 및 방진마스크 착용 철저





5. HOLDER 측면부 TRAY 설치 작업



HOLDER 측면부 TRAY 설치 작업



분류	유해위험요인	감소대책
인적 요인	배관, 트레이 상부 이동 시 안전고리 미체결에 의한  추락 위험	배관, 트레이 상부로 올라 갈 때  2중안전고리를 체결하며 이동시 안전고리는 반드시 체결된 상태에서 이동
	틀비계 탑승한 채 이동 중 추락	틀비계 이동시 작업자 작업발판에서 내려온 뒤 이동
기계적 요인	T/L 사용하여 TRAY 설치 작업 중 전도	T/L의 이동구간 및 작업 시 균형을 잃치 않도록 하고 바닥의 상태를 확인한 후 작업
	T/L을 사용하여 TRAY 설치 작업 중 협착	T/L의 과상승방지장치 설치 및 작동상태 확인, 상승 작업 시 상부 상태 확인 후 상승
	개구부 주변 작업 중 개구부로 추락	작업 전 주변 개구부 덮개 등 추락 방지 조치
	조명불량으로 작업 중 충돌, 협착, 창상 등 사고	작업점에 적합한 조명을 설치하고 작업
	TRAY 볼트 체결 작업 시 회전하는 공구에 맞아 골절	전동공구 임펙작업 시 손잡이를 설치하고 두손으로 작업
전기적 요인	전동공구로 사용 중 누전으로 감전	전동공구 사용 전, 중 수시 점검 및 점검 필증 부착
	사용하는 전선의 피복 노출로 충전부 접촉 감전위험	가설전선  사용 전, 중 점검실시 및 가공 배선 설치
재료적 요인	TRAY를 절단 가공하여 설치 작업 중 날카로운 절단면에 창상	TRAY 절단가공 등 작업 시 모서리 마무리 작업 실시
작업특성 요인	고소작업대 붐 미하강, BT비계 탑승자 탑승한채 이동 중 사고	이동용 고소작업대(T/L, 틀비계) 이동시 붐 하강, 작업자 내림 등 안전조치 후 이동
	차량계건설기계 작업계획 미수립 상태에서 작업 중 사고	차량계건설기계 작업계획서 수립/검토/승인 후 작업, 작업 전 근로자에게 계획 등 교육 실시
작업환경 요인	작업점 조명 불량에 의한 주변환경 파악 미흡에 따른 사고	TRAY 설치 작업장내 적정한 조명을 설치하여 주변환경 파악

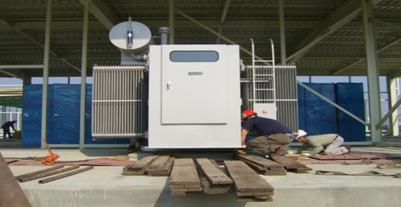

6. Main TR 설치 작업



Main TR 설치 작업



분류	유해위험요인	감소대책
인적 요인	케이블 외피를 벗겨내는 작업 중  손가락 베임	케이블 전용칼 사용 및 사용시 주의하여 작업
	튜부 삽입시 과도하게 밀고 당기는 과정에서 창상	튜부 삽입시 구르스 등을 바르고 작업
	MAIN TR 수평 잡기 작업 중 손가락 협착	지뢰대 작업자와 받침목 작업자의 신호 철저
기계적 요인	개구부 주변 작업 중 개구부로 추락	작업 전 주변 개구부 덮개 등 추락 방지 조치
	압착기 사용중 협착	작업 전 압착기 작동상태 확인 후 작업실시
	정리정돈 미흡으로 인한 전도	작업 중, 작업 완료 후 정리정돈 실시
	조명 불량에 의한 전도	조명상태 확인
전기적 요인	전동공구 누전에 의한 감전	전동공구는 작업 전 사전 점검 후 필증 부착 사용
	이동용 전선 피복 노출 등 불량으로 인한 감전	이동용 전선 등 사용전 점검
작업특성 요인	중량물 인력 취급에 의한 요통	작업에 필요한 인원 배정 및 작업자간 신호체계 확립 후 작업
	압착불량에 의한 전원투입시 스파크 발생	압착기 작업 시 케이블과 터미널이 잘 고정되도록    압착





7. 전기실내 수배전반 설치 작업



전기실내 수배전단 설치 작업



분류	유해위험요인	감소대책
인적 요인	수배전반 수평 잡기 작업 중 손가락 협착	지뢰대 작업자와 받침목 작업자의 신호 철저
	조명 불량에 의한 전도	조명상태 확인
	미숙련공에 의한 작업으로 인한 결선 등 불량에 의한 사고	수배전반 작업은 숙련공이 작업토록 하고 공사 담당자 입회
기계적 요인	개구부 주변 작업 중 개구부로 추락	작업 전 주변 개구부 덮개 등 추락 방지 조치
	장비 설치시 협착, 충돌 사고	장비 이동동선 확보 및 신호 준수하여 작업
	조명 불량에 의한 전도	조명상태 확인
	압착기 사용중 협착	작업 전 압착기 작동상태 확인 후 작업실시
	압착불량에 의한 전원투입시 스파크 발생	압착기 작업 시 케이블과 터미널이 잘 고정되도록    압착
전기적 요인	전동공구 누전에 의한 감전	전동공구는 작업 전 사전 점검 후 필증 부착 사용
	이동용 전선 피복 노출 등 불량으로 인한 감전	이동용 전선 등 사용전 점검
작업특성 요인	중량물 인력 취급에 의한 요통	작업에 필요한 인원 배정 및 작업자간 신호체계 확립 후 작업





가스플랜트 전기 계장 작업 재해 사례



관로 매설작업 중 토사가 붕괴되어 매몰



• 재해개요
  • 관로(Φ400mm,강관)를 설치하던 중 깊이 약 0.7m 지점에 매설되어 있던 폐우수관로와 토사가 붕괴되면서 매몰되어 사망한 재해
• 재해원인
  • 터파기구배 미준수
  • 흙막이 미설치
• 안전대책
  • 법면의 안식각 준수

  • 간이 흙막이 설치
• 형태
  • 붕괴 , 매몰



배전간선용 관로 교체작업 중 법면 토사 붕괴



• 재해개요

  • 터파기 사면의 일부(약 16㎥)가 붕괴되면서 매몰되어 2명이 사망하고 1명이 부상한 재해
• 재해원인
  • 안식각 미준수
  • 흙막이 미설치
• 안전대책
  • 트렌치 굴착 작업시 법면의 안식각 (습지 1:1~1:1.5)이내가 되도록 조정하거나 간이 흙막이를 설치
• 형태
  • 붕괴



전선관로 매설작업 중 백호우 후진시 피재자 깔림, 사망

• 재해개요
  • 도로공사 구간의 지장전주 이설공사 현장에서 전선관로 매설작업으로 전선 관로위에 모래 되메우기 작업을 하던중 피재자가 후진하는 Back Hoe에 깔려 사망한 재해임
• 재해원인
  • 차량계 건설기계 유도자 미배치 및 출입금지 조치 미실시
  • 차량계 건설기계사용시 작업계획 미작성
• 안전대책
  • 굴삭기 등 차량계 건설기계를 사용하여 작업하는 때에는 근로자와의 접촉방지를 위한 유도자를 배치한 후 일정한 신호방법에 따라 작업을 진행토록 하여야 함
  • 기동성이 좋은 차량계 건설기계 (Tire Back Hoe, Motor Grade, Dump Truck 등)는 반드시 후진시 가청이 가능한 경보음을 발생토록 조치, 작업 전에 경보음, 전조등, 브레이크 등을 점검하고, 지속적인 교육을 통하여 작업자의 불안전한 행동 금지
• 형태
  • 충돌



와이어로프가 파단되면서 인양하던 전력케이블 낙하



• 재해개요
  • 케이블을 카고크레인을 사용하여 인양하던 중 높이 약 3m의 위치에서 와이어로프가 파단되면서 잉여케이블이 피재자의 두부를 가격하여 사망한 재해
• 재해원인
  • 와이어로프 사용기준 미준수
  • 작업반경내 출입금지 미조치
• 안전대책
  • 권상용 와이어로프는 한 꼬임(strand)에서 끊어진 소선(pillar)의 수가 10%이상인 것은 폐기하는 등 와이어로프 사용기준을 준수
  • 크레인 작업반경 내에는 근로자 출입통제조치를 철저히 하여야 함
• 형태
  • 낙하



제강공장 설비설치 현장에서 용접작업 중 감전



• 재해개요
  • 제강공장 설비설치 현장에서 교류아크용접기를 이용하여 용접작업 중 절연체가 파손된 용접기 홀더 충전부에 접촉되어 감전 사망한 재해
• 재해원인
  • 교류아크용접기 전격방지기 고장
  • 용접봉 홀더 절연체 파손
• 안전대책
  • 교류아크용접기에는 용접기에 적합한 자동전격방지장치를 설치하고 성능이 유지되도록 관리 (정상 작동중인 자동전격방지장치가 설치된 교류아크용접기의 출력측 무부하 전압: 25V이하)
  • 교류아크용접기의 용접봉 홀더는 산업표준화법에 의한 한국산업규격에서 정하는 홀더의 규격에 적합하거나 동등 이상의 절연내력 및 내열성을 갖춘 것을 사용
• 형태
  • 감전



Cargo Tank Platform에서 추락



• 재해개요
  • Cargo Tank 내부의 도장검사를 완료하고 본선용 계단을 이용하여 Upper Deck로 올라오는 과정에서 QA관리자가 마지막 Platform을 밟는 순간 Hinge type의 open Grating이 받침용 앵글에서 이탈, 추락 사망한 재해
• 재해원인
  • Hinge type의 open Grating 고정상태 불량
• 안전대책
  • Platform의 받침용 앵글과 Grating은 볼트로 견고히 체결
  • Platform 고정상태 사전확인 철저
• 형태
  • 탈락, 추락



• 재해개요
  • 케이블 트레이(Cable Tray)에 전선 포설작업을 위해 고소작업대에 탑승하여 상승하던 중 덕트와 고소작업대의 안전난간 사이에 협착되어 사망한 재해.
• 재해원인
  • 조명설치 미흡
  • 과상승방지장치 미사용
• 안전대책
  • 어두운 장소에서 작업하는 때에는 일반작업 시 150lux이상의 필요조도를 확보한 상태에서 작업을 진행토록 하고 함
  • 고소작업대 상에 리미트 스위치를 적정위치에 설치하여, 조작오류 등으로 인한 협착재해를 예방할수 있도록 조치하여야 함
• 형태
  • 협착



케이블 트레이 설치작업 중 몸의 중심을 잃고 바닥개구부로 추락



• 재해개요
  • EPS실 케이블 트레이 설치작업 중 몸의 중심을 잃고 바닥개구부로 추락하여 병원으로 후송, 치료중 사망한 재해
• 재해원인
  • 바닥개구부 추락방호조치 미실시
• 안전대책
  • 근로자가 추락할 위험이 있는 바닥개구부에는 표준안전난간을 설치하거나, 충분한 강도를 가진 구조의 덮개를 설치함
• 형태
  • 추락



케이블 트레이 위에서 유도로프 설치 작업 중 추락



• 재해개요
  • 이동식 사다리를 작업발판으로 사용하여 계단실 천장(층고 4.5m)의 임시전등 교체작업 중 추락하여 머리가 계단 모서리에 부딪혀 사망한 재해
• 재해원인
  • 작업발판의 부적합
  • 안전모 미착용
• 안전대책
  • 계단실 층고가 4.5m로 계단참 천장에 있는 전등을 교체하는 등 작업을 위해서는 가설통로인 사다리 사용을 지양하고 이동식 비계 등을 이용하여 작업발판을 설치한 후 작업 실시토록 함
  • 건설현장에 근로자를 투입시킬 때에는 반드시 해당 공정에 적합한 개인보호구(안전모, 안전화 등)를 착용하고 작업토록 관리감독 철저
• 형태
  • 추락



케이블 단말처리 작업 중 6.6KV 충전부에 접촉



• 재해개요
  • 전원을 공급하기 위해 기존공장 주 변전실내에서 케이블 단말처리 작업을 하던 피재자가 인접한 6.6㎸ 충전부(부스바)에 접촉되어 사망한 재해
• 재해원인
  • 미정전 작업, 절연용 방호구 설치 미흡
  • 절연보호구 미착용
• 안전대책
  • 고압활선 근접작업 시 해당 충전전로에 절연용 방호구를 설치하고 동일한 배전반 내에서 활선부위와 정전부위가 혼재되어 있어 절연용 방호구를 설치한 경우라도 모든 활선부위가 완전하게 방호되기 어려운 경우에는 절연장갑, 절연안전모 등 절연용보호구 착용후 작업
• 형태
  • 감전



파이프랙 상부로 이동 중 추락



• 재해개요
  • 파이프랙 상부 케이블 트레이 내로 케이블을 잡아당기는(Pulling) 작업실시 후 파이프랙 상부로 이동하던 중 실족하여 지상 파이프 배관 상부로 추락하여 사망한 재해
• 재해원인
  • 추락방지조치 미흡
  • 안전대부착설비 미설치, 안전대 미착용
• 안전대책
  • 파이프랙 상부 등에서 이동․작업을 하는 때에는 작업구간 하부에 안전방망을 치거나, 안전대 부착설비 설치 후 작업자로 하여금 안전대를 착용시켜 작업을 진행하는 등 추락방호조치를 하여야 함
• 형태
  • 추락



큐비클(변압기반) 내부의 케이블 고정작업 중 감전



• 재해개요
  • 큐비클 내부의 케이블 고정을 위하여 고정대(케이블 클램프)를 설치하던 중, 활선상태인 충전부(3,300V)에 우측 팔이 접촉되어 사망한 재해
• 재해원인
  • 작업방법 미흡
  • 안전장구 착용 및 설치
• 안전대책
  • 큐비클내 당해 고압전로의 점검이나 수리/보수 등을 위한 활선근접 작업을 행하는 경우에는 근로자의 신체 등이 활선/충전부와 접촉하여 감전위험이 없도록 당해 전로를 사전 차단하여 정전을 시킨 후 작업
  • 활선/충전부(전로)에 접근하여 작업을 하여야 할 경우에는 활선부위에 절연용 방호구를 설치하고 근로자에게는『전기작업용 안전모, 절연화, 절연상의 및 절연장갑』등을 지급 착용
• 형태
  • 감전
