구조물 거푸집 작업



거푸집 반입 및 제작 안전 작업

① 거푸집운반차량 적재함에서 거푸집을 장비 줄걸이 등 작업시 적재함에서 추락하지 않도록 주의한다.

② 작업전 줄걸이의 이상유무를 확인하고 크레인 등 운전자와 신호에 의한 작업을 해야한다.

③ 지게차로 하역시 후진하는 지게차에 충돌하지 않도록 후방카메라, 후방경보기 설치, 신호수배치를 하고 작업자는 후진하는 지게차 후미 등 작업반경내 출입을 하지 않아야 한다.

④ 거푸집 제작 작업장은 평평하고 지면이 견고한 장소에 설치한다.

⑤ 거푸집 제작용 재료는 변형이나 부식상태를 점검한 후 사용한다.

⑥ 동력식 수동대패나 둥근톱 사용시 장갑착용을 금지한다.

⑦ 목재가공용 둥근톱에 톱날접촉예방장치, 반발예방장치를 설치한 후 작업한다.

⑧ 둥근톱 사용시 톱밥 비산물이 눈에 들어가지 않도록 보안경을 착용토록 한다.

⑨ 주변에 목재가공 잔재를 항상 깨끗이 청소, 정리해야 한다.





거푸집 운반 안전 작업

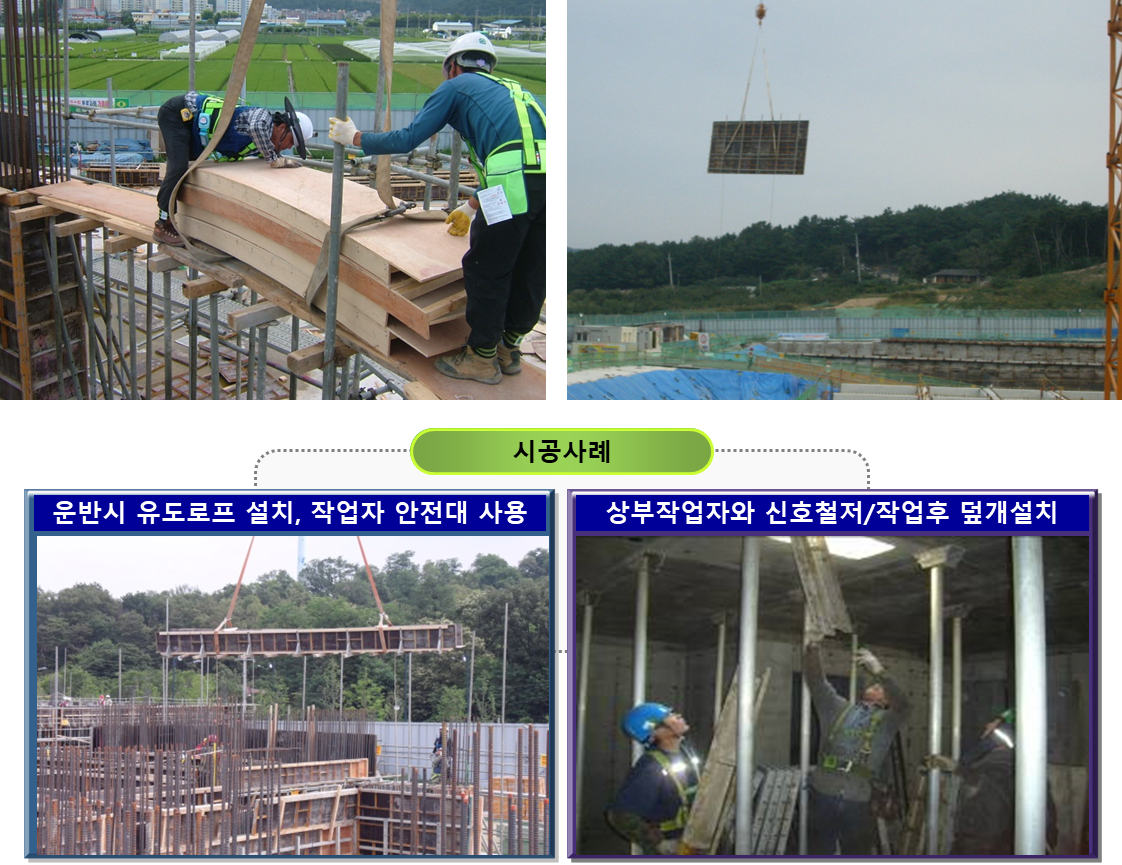

① 크레인 등 장비를 이용하여 인양 작업시 줄걸이 점검 및 유도로프 설치 철저

② 단부에서 인양된 거푸집 등 자재를 받을 대에는 안전대고리를 걸고 작업한다.

③ 장비작업반경내 출입을 금지하고 자재 하부에 접근하지 않는다.

④ 거푸집을 운반할 때에는 거푸집 자체를 묶어 운반하여야 한다.

⑤ 내려놓을 때는 천천히 내려놓고 던지지 않아야 한다.

⑥ 인력 및 장비를 사용하여 공동 작업을 할 때에는 신호에 따라 작업을 하여야 한다.

⑦ 개구부 주변에 자재를 적재하지 않도록 하고 개구부는 덮개를 설치하여야 한다.

⑧ 거푸집 인양시 최대 풍속 10m/sec이상시 작업을 중지한다.





기초 및 벽체 거푸집 안전 작업

① 기초판(Footing)옆에 패널 또는 두꺼운 널을 쓰면 편리하고, 먼저 기초밑창 콘크리트 윗면의 먹메김을 따라 짜 대고 외부에는 이동이 없도록 버팀대 등을 써서 확실히 고정한다.

② 기초판 윗면의 경사가 35도 이상이 되면 옆판만이 아니라 위 경사면에도 거푸집을 대어야 하고, 이것은 콘크리트 가득 채워짐에 따라 위로 부상하게 되므로 철선으로 고정시켜야 한다.

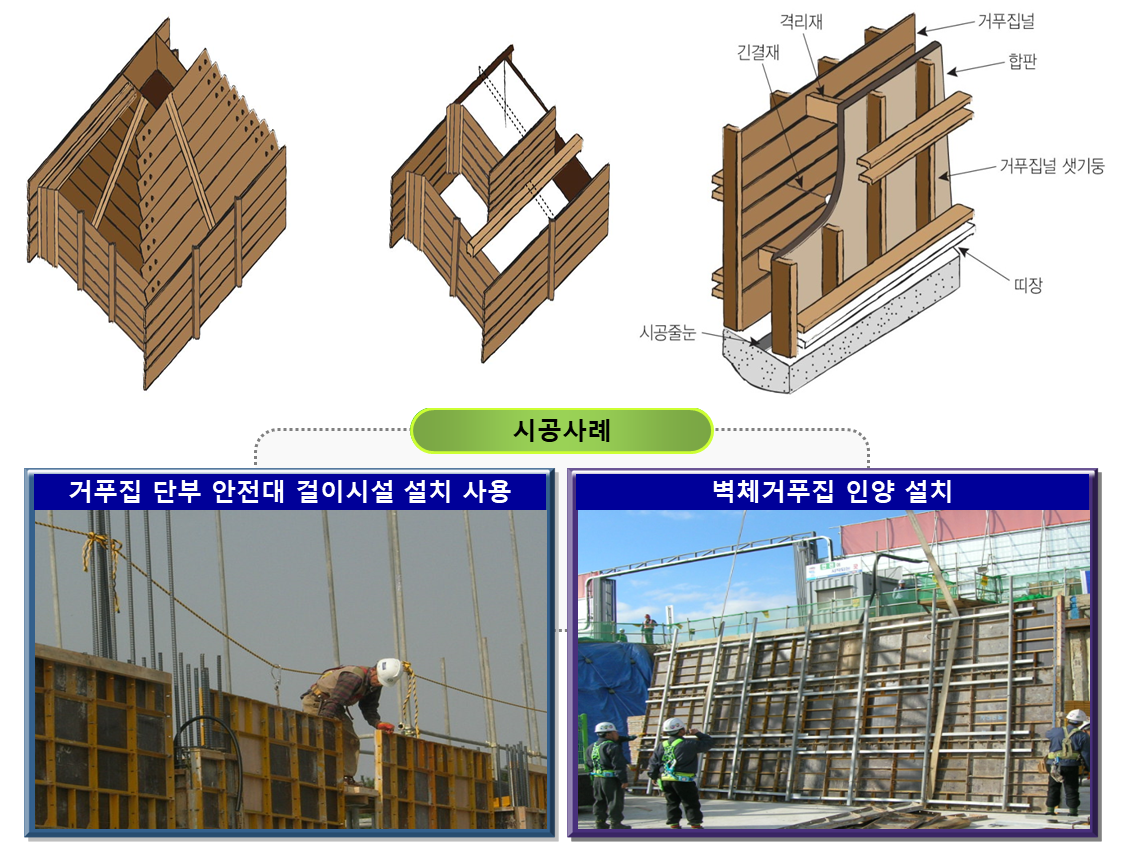

③ 기둥에 벽이 붙을 때에는 기둥과 일체로 벽의 거푸집을 조립하고, 벽의 거푸집을 보통 먼저 외벽의 안쪽에 거푸집을 대고 철근배근을 한 후 맞은편 거푸집을 조립한다.

④ 벽에 요철이 없고 넓은 벽일 때에는 패널을 크게 짜 대는것이 유리하며, 벽 거푸집의 밑에도 청소구멍을 내어야 한다.

⑤ 개구부는 벽의 한쪽 거푸집을 짠 다음 소요치수로 가설문틀 또는 두꺼운 널 등으로 둘레를 막고 가새를 대어 변형을 방지하도록 하여야 한다.

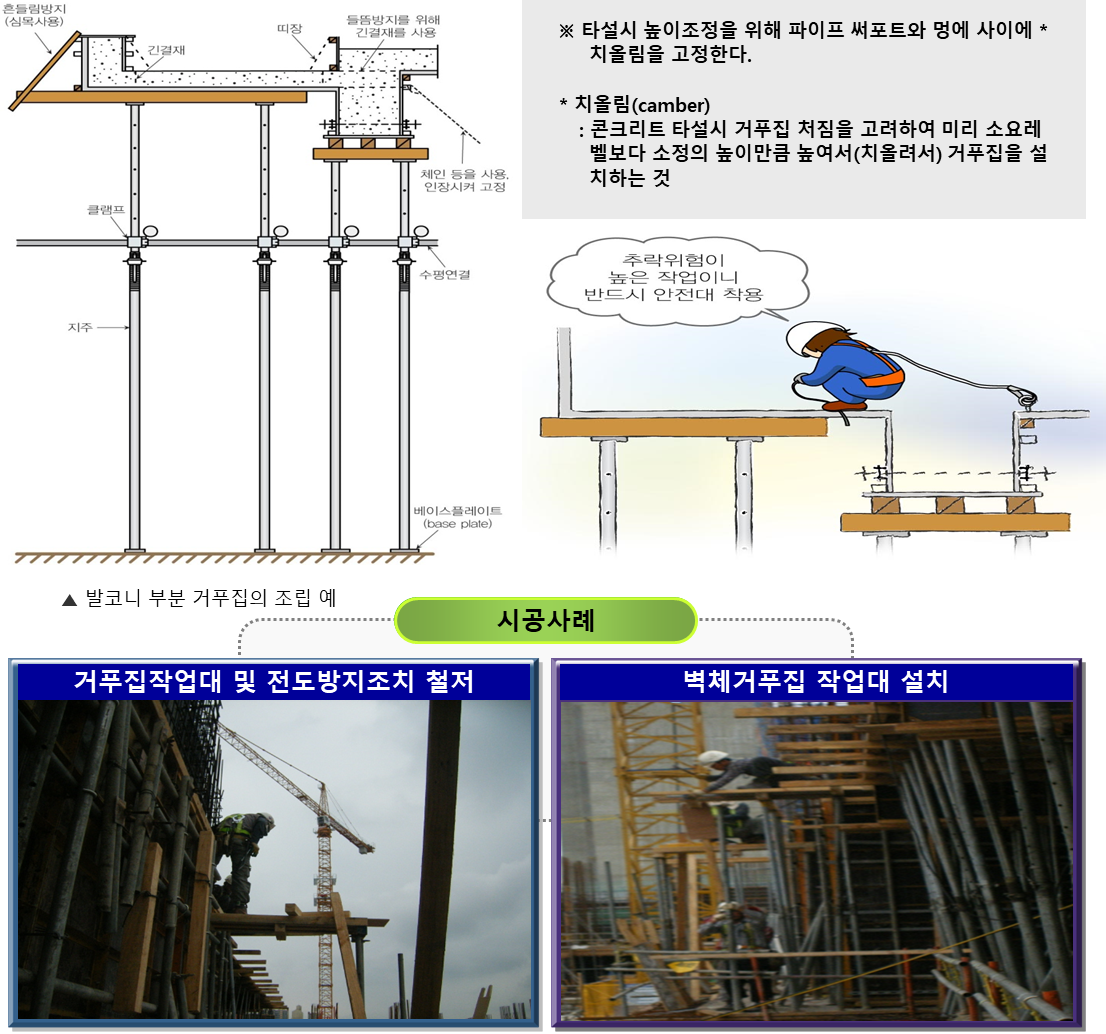

⑥ 작업자 키보다 높은 장소 작업시 전도 위험이 있으니 작업대를 사용한다.

⑦ 2m이상 추락위험이 있는 단부설치시에는 비계사용 및 안전대를 사용한다.





기둥 및 보 거푸집 안전 작업

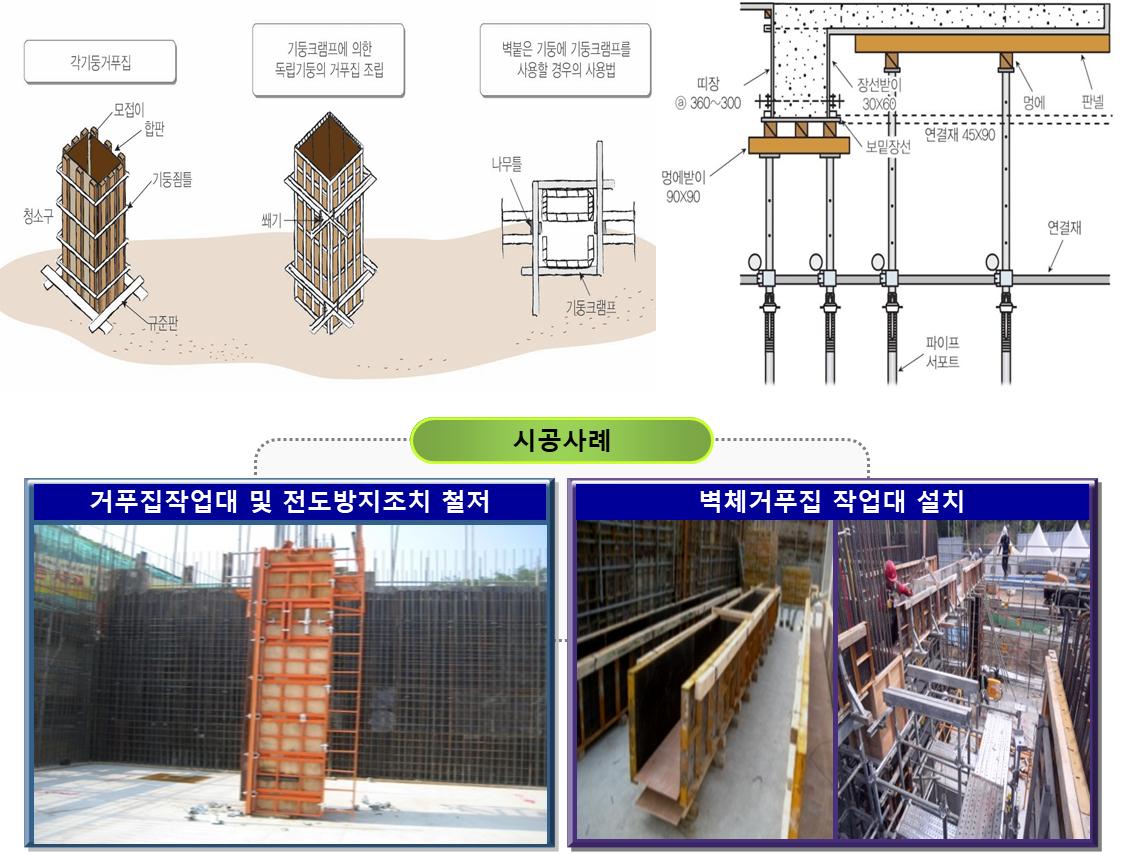

① 거푸집 조립의 방법은 재료에 따라 아래 그림과 같이 하며, 기둥 거푸집은 상부의 보 물림자리와 하부의 청소구멍을 두는 것에 유의하여야 한다.

② 최하부의 세퍼레이터는 25cm 정도가 되는 곳에 설치한다.

③ 콘크리트치기 직전에는 조립 검사를 하고 체인, 써포트 등으로 교정한다.

④ 작업자 키보다 높은 장소 조립시에는 이동식 틀비계, 안전비계를 사용한다.

⑤ 보의 거푸집은 아래 그림과 같이 조립하며, 옆판을 밑판보다 먼저 떼어 낼 수 있게 짜야

⑥ 보의 폭이 넓을 때에는 멍에는 원칙적으로 두줄로 하고, 폭이 좁고 경미한 것 일 때에는 한 줄로 한다.

⑦ 보 거푸집 바닥판을 지상 제작하여 인력으로 상가시 자세불량으로 허리를 다친다.

⑧ 보 거푸집을 제작장에서 제작(석고)하여 크레인 이상 상가시 추락위험을 대비하여 작업발판 설치 또는 안전대를 착용한다.





Slab 거푸집조립, 동바리 설치 안전 작업

① 거푸집동바리 및 거푸집의 재료로 변형, 부식 또는 심하게 손상된 것을 사용해서는 안된다.

② 거푸집동바리 설치는 조립도에 의해 설치, 깔목 사용 등 지주의 침하 방지조치를 취한다.

③ 지주의 상하고정 및 미끄러짐 방지조치를 하고 쐐기고정 상태를 확인한다.

④ 지주는 위치와 간격이 일정해야 하고 열을 지어 일직선상에 있고 수직이 되어야 하고 지주에 하중이 균등하게 받도록 설치한다.

⑤ 높이 3.5m 초과시 수평연결재를 2개 방향으로 설치한다.

⑥ 슬라브거푸집 조립시 많은 인원이 한곳에 집중되지 않도록 넓은 지역으로 고루 분산시킨다.

⑦ 꽂이핀은 재질과 규격에 맞는 전용의 핀을 사용한다.

⑧ 거푸집 검사는 직접 조립한 책임자와 현장관리책임자가 함께 검사하여야 한다.

⑨ 거푸집은 기술적인 판단 없이 조기에 해체하는 것을 금지하여야 한다.





발코니 거푸집 안전 작업

① 위험작업이므로 작업중 안전대등 필요한 보호구를 착용하여야 한다.

② 패널멍에, 장선 등의 돌출된 부분에 부딪치지 않도록 주의한다.

③ 조립작업은 숙련된 작업자가 작업하여야 한다.

④ 지면에 직접 지주를 세우고자 할 때는 지주의 침하를 방지하기 위한 대책을 강구하여야 한다.

⑤ 조립에 필요한 재료는 작업시 편리하게 사용할 수 있도록 미리 준비하여 두고 발코니, 차양 위에서는 재료의 가공작업은 하지 않도록 한다.





강관틀 동바리 설치 안전 작업

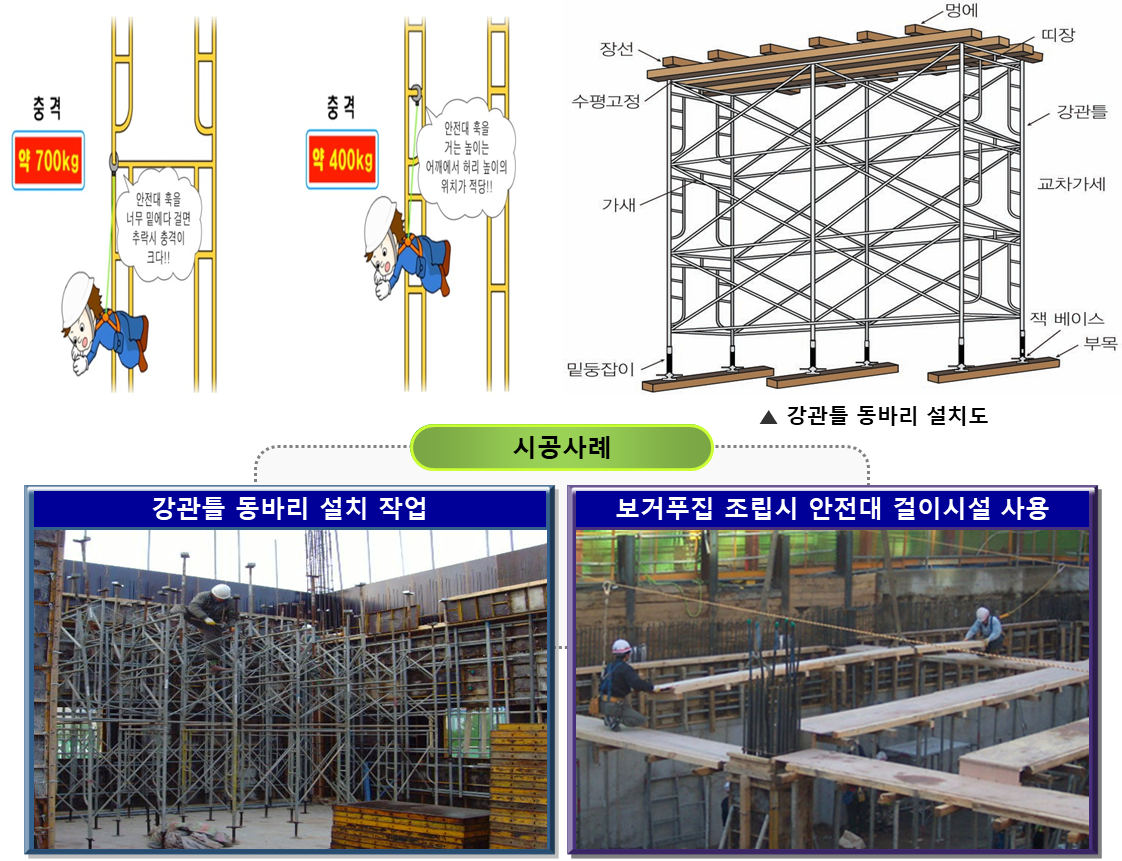

① 조립전 부재의 변형, 부재의 연결부, 가새 교차부의 체결철물 상태를 점검한다.

② 바닥과 접하는 밑둥은 잭 베이스를 이용하고 깔판에 견고하게 고정한다.

③ 첫 단을 조립한 후에는 반드시 수준기 (Level)로 높이의 수평상태를 확인하고 그렇지 못한 경우에는 재키베이스로 수평을 조절한 후 다음 작업에 들어간다.

④ 최상층 및 5층 이내마다 측면과 틀면의 방향 및 교차가새의 방향에서 5개이내 마다 수평연결재를 설치한다.

⑤ 보나 멍에를 틀 상단에 설치하는 경우 철재단판을 부착하여 고정한다.

⑥ 강관틀과 강관틀의 사이에 교차가새를 설치한다.

⑦ 틀비계의 최상부 및 중간부분의 필요한 곳에 발판을 설치한다.





거푸집 설치 검사 안전 작업

① 콘크리트 타설 전에 형틀 책임자로 하여금 동바리의 수직 및 배치간격과 고정상태를 확인케 하고 시공확인을 받도록 한다.

② 거푸집 조립 틈새를 확인하고 틈새 발생시에는 3mm 합판을 사용하여 보수한다.

③ 1층 발코니, 주현관 돌출부위 캔틸레바의 동바리를 지면에 설치시에는 침하방지 조치

④ 개구부 상부에 처짐방지용 동바리를 설치한다.

⑤ 띠장의 손상, 결함여부 검사, 못, 철선 등 돌출물 제거 확인

⑥ 판넬의 결방향을 고려한 직각방향 장선 및 띠장의 배치

⑦ 조립 및 해체를 위한 작업방법 수립, 동바리구조와 연계된 거푸집 조립

⑧ 콘크리트를 타설하는 동안 관련 공종 담당자로 하여금 점검·관리 한다.





거푸집 해체 안전 작업

① 거푸집 해체작업장 주위에는 관계자를 제외하고는 출입을 금지시켜야 한다.

② 강풍, 폭우, 폭설 등 악천 후 때문에 작업실시에 위험이 예상될 때에는 해체작업을 중지시킨다.

③ 해체된 거푸집 기타 각목 등을 올리거나 내릴 때에는 달줄 또는 달포대 등을 사용하여야 한다.

④ 해체된 거푸집 또는 각목은 등에 박혀 있는 못 또는 날카로운 돌출물을 즉시 제거하여야 한다.

⑤ 해체된 거푸집 또는 각목은 선별, 분류하여 적치하고 정리정돈을 하여야 한다.

⑥ 해체시 안전모와 안전화를 착용토록 하고, 고소에서 해체할 때에는 안전대를 반드시 착용한다.

⑦ 거푸집 해체 작업계획을 수립/작성/검토/승인 및 위험성평가, 교육후 작업을 실시한다.

⑧ 거푸집 해체가 용이하지 않다고 주조체에 무리한 충격 또는 큰힘에 의한 지렛대 사용은 금한다.

⑨ 상·하에서 동시 작업할 때에는 상·하간 긴밀히 연락을 취하여야 한다.
