지중강판 설치작업 위험성 평가



개요



• 철판에 波形을 주어 강성을 증가시킨 구조용 강재를 반입 현장 조립함으로 공정개선, 공기단축, 공사비를 절감하고 기존 콘크리트 구조물을 대체하는 혁신적인 신공법을 말한다.
• 파형강판 반입 적재시 강판의 낙하/협착, 인양 설치 작업 시 낙하/추락/장비전도, 되메우기 작업 시 강판의 변형에 의한 사고가 발생한다.



단위작업 분류 및 순서



1. 하부구조물 및 강판 앵커설치 작업
2. 자재 반입 적재
3. 인양 및 설치
4. 마구리 비계 설치
5. 마구리 구조물 작업
6. 방수 작업
7. 되메우기 작업

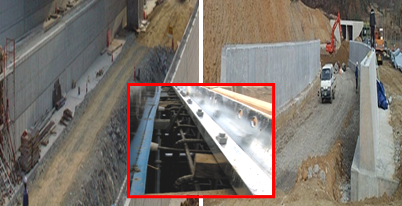

1. 하부구조물 및 강판 앵커설치 작업



하부구조물 및 강판 앵커설치 작업



분류	유해위험요인	감소대책
인적 요인	하부구조물 앙카 부위 청소 작업중 추락	앙카 부위 청소 등 작업 시 작업발판(B/T비계 등)설치하여 작업, 안전대 고리 체결 철저
	하부구조물 내외부 되메우기 등 평탄 작업 시 굴삭기 등 장비와 충돌	되메우기 등 작업시 작업장 주변 타 공종 작업 중지 및 작업 시 신호수 배치
	앙카 베이스 찬넬 설치 작업 시 추락	작업발판(B/T비계 등)설치하여 작업, 안전대고리 체결 철저
	굴삭기 버켓이 탈락하여 하부 근로자가 맞음	굴삭기 버켓 안전핀 체결 및 체결상태 확인 철저
기계적 요인	그라인더 등으로 구조물 면정리 작업중 회전날 접촉	그라인더 등 사용시 덮개 등 방호장치 설치, 공도구 사용전 점검 철저
	앙카 작업을 사다리 등 이용하여 작업 중 사다리 전도	사다리를 작업발판으로 사용하지 않도록 하고 틀비계등 안전한 작업발판을 설치한 후 작업
	그라인더로 구조물 면정리 작업 중 비산칩에 의한 안구 사고	그라인더를 사용한 면정리 작업 시 보안경 착용 철저
전기적 요인	불량공도구 사용으로 인한 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시
	가설전선 피복 노출에 의한 감전	가설전선은 가공으로 배선하여 피복이 손상되지 않도록 하고 손상된 전선은 절연처리 하고 작업
작업특성 요인	구조물 부위 되메우기전 앵커설치 부위 작업에 따른 고소작업 발생으로 인한 위험	구조물이 완성되면 즉시 하부 되메우기를 실시하여 앙카등 작업부위를 낮게하여 작업
작업환경 요인	작업장 주변 주민의 작업장 출입 및 통행 중  사고	안전통로 확보, 작업장 주변 출입금지 구역 설정 및 견고한 방호벽 설치





2. 자재반입 적재 작업



자재반입 적재 작업



분류	유해위험요인	감소대책
인적 요인	강판 하역 작업구역내 출입 중 충돌 협착	작업구역내 이해관계자에 대해 홍보 및 출입통제
	강판 하역적재시 조립순서 미확인 상태에서 적재하여 작업중 중복작업 등에 의한사고	조립순서를 미리 확인한 후 역순으로 자재 적재
	장비작업 반경내 접근으로 충돌 협착	통로 구획 및 이동경로 확보
	인양 중 인양로프의 파단에 의한 자재의 낙하	작업 전 줄걸이 이상유무 확인 점검 실시
기계적 요인	크레인 아웃트리거 미사용으로 자재 인양시 전도	크레인 사용시 아웃트리거 최대 확장 사용, 받침은 철판 등 설치하여 지반침하방지조치 후 작업
	강판하역 중 천근 사이에 손 끼임 사고	무리한 작업 금지
	지게차 또는 페이로거 사용 중 충돌 협착사고	후방감시카메라, 경보음 작동, 지게차 전담신호수 배치로 출입통제 조치 후 작업
	한번에 많은 양을 운반 중 낙하	정량 취급하여 운반
	강판 적재 고임목 및 고임목 불량으로 붕괴	신호 및 상호 의사사소통 철저 및 고임목 받침 철저
재료적 요인	곡면과 날카로운 면을 지닌 자재의 하역중 줄걸이가 끊어져 낙하	자재의 모서리에 인양하는 로프가 닿지 않도록 하역
작업특성 요인	적재장소 미확보로 인한 작업중 협착, 전도	자재 반입전 적재 장소 사전 정지 작업 등 적재장소 확보
	크레인 등 사용시 주변 고압케이블에 접촉 감전	인양작업전 주변환경에 대한 확인 철저 및 안전조치 후 작업 실시

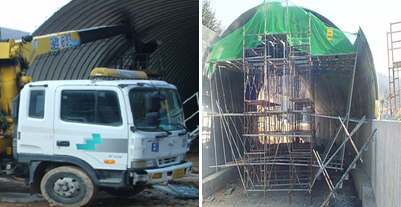

3. 인양 및 설치 작업_1



인양 및 설치 작업_1



분류	유해위험요인	감소대책
인적 요인	작업구역내 이해관계자 외 출입 사고	작업구역내 이해관계자에 대해 홍보 및 출입통제
	줄걸이 작업불량에 의한 낙하	작업 전 줄걸이 이상유무 확인 점검 및 폼의 형상에 따른 줄걸이 방법 선정 철저
기계적 요인	크레인 연약지반 설치 및 아웃트리거 설치 불량에 의한 크레인 전도	크레인 사용시 아웃트리거 최대 확장 사용, 받침은 철판 등 설치하여 지반침하방지조치 후 작업
	승강시설 미설치 상태에서 승하강 중 추락	사다리 등 승하강 설비를 견고하게 설치
	달줄 및 달포대를 설치하지 않거나 이용하지 않고 자재나 공구를 운반도중 낙하사고	달줄 및 달포대를 설치하고 이용하여 자재나 공구를 운반
	인양작업 시 슬링로프의 절단 낙하사고	슬링벨트가 파형강판 만면 모서리 등에 접촉되지 않도록 하는 인양방법으로 인양
	무게 중심을 확인하지 않고 인양 중 파형강판의 회전에 의한 충돌	무게중심을 맞추어 수평을 유지하여 인양
	지조립을 크게하여 인양 설치 작업 중 볼트 체결부위 조정 중 추락	지조립시 적정한 수량을으로 조립하여 인양 설치
	크레인을 이영하여 인양 조립 작업중 가볼트의 조립을 완료하지 않은 상태에서 줄걸이 해체 중 강판의 휨, 추락	인양설치 작업전 작업방법 및 절차에 대한 교육 실시 및 가볼트을 완전히 체결후 줄걸이 해체
	강판 조립작업중 추락	조립 작업시 안전대 부착설비를 설치하여 안전대를 걸고 작업, 작업발판 설치
	조립 작업중 볼트/너트의 낙하	조립 작업시 안전대 부착설비를 설치하여 안전대를 걸고 작업, 작업발판 설치
	조립 작업중 임펙 등 공구의 낙하	공구 낙하방지용 줄걸이 설치



3. 인양 및 설치 작업_2



인양 및 설치 작업_2



분류	유해위험요인	감소대책
인적 요인	인양하여 조립하기 위해 강판을 상부 작업자 가까이에 운반중 작업자와 충돌, 추락	크레인 운전자는 신호수에 신호에 의해 인양 운반하여야 하며 작업자 근접시 감속, 유도로프 설치 사용
	인양된 강판을 조립하는중 강판사이에 손가락 협착	조립작업 시 강판과 강판사이에 손을 넣는 일이 없도록하고 공구 등을 이용하여 조정 등 작업실시
	내부 작업대 위에서 볼트체결 작업중 추락	작업대는 추락의 위험이 없도록 설치하고 작업 시 안전대고리를 체결하고 작업
	천정을 바라보고 볼트 체결 작업하던 중 몸의 균형을 잃고 하부로 추락	오랜시간 천정을 지속해서 처다보는 작업을 하지 않도록 작업을 배분하고, 방법을 개선하여 작업, 작업 시 안전대고리 체결
기계적 요인	카고크레인 등에 버켓을 달아 작업중 버켓이 탈락	카고크레인 등에 버켓을 체결하여 작업하기전 볼트 체결 부위, 용접부위 등을 점검하고 작업 시 버켓이 아닌 곳(붐대 등)에 안전대걸이 설치후 안전대걸고 작업
	버켓 작업시 운전자의 오조작으로 강판과 버켓사이에 작업자 협착	운전자는 작업자의 신호에 의해 조작토록 하고 실수로 레버를 작동하지 않도록 교육 철저
	외부 경사면 볼트체결 작업중 미끄러져 추락	경사면 작업 시 하부에 이동식 작업발판 설치 I볼트를 이용한 안전대고리시설 설치 후 작업
전기적 요인	전동공구 사용 중 누전에 의한 감전	전동공구 사용전 점검 실시(누전여부, 충전부 상태) 누전차단기 및 접지시설 설치 철저
	가설전선 등 전선피복 손상에 의한 감전	가설전선은 가공으로 배선하여 피복이 손상되지 않도록 하고 수시로 점검하여 이상유무를 확인점검
작업특성 요인	상부 안전설비을 설치하지 않은 상태에서 작업중 추락위험	작업전 설치도 및 작업계획서를 작성하여 볼트 및 핀등의 체결이 누락되지 않도록 관리 철저
작업환경 요인	인양, 설치 작업중 강풍에 의한 강판 요동, 충돌, 낙하	강풍등이 예상될 때에는 작업을 중지

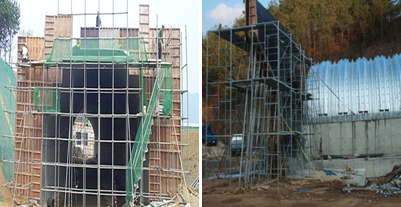

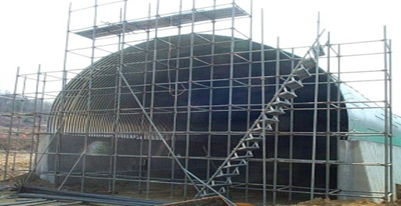

4. 마구리 비계 설치 작업



마구리 비계 설치 작업



분류	유해위험요인	감소대책
인적 요인	지반에 설치시 하부 지반의 지지력 검토 미흡으로 인한 설치 후 침하	지반에 설치할 경우 수직하중에 견딜 수 있도록 지반 지지력 검토
기계적 요인	비계기둥 간격이 넓어 중심부에서 비계의 좌굴발생으로 도괴위험	비계기둥 간격은 띠장방향에서1.5~1.8m, 장선방향에서는 1.5m 이하로 설치
	하부쪽 비계 기둥에 힘이 집중되어 도괴	비계기둥의 최고로부터 31m 지점 밑부분에 2본의 강관을 묶어 조립하거나 브라켓 보강설치
	띠장의 간격이 과다하게 넓어 좌굴발생위험	띠장의 수직간격은 1.5m이하로 하고 지상통로부분은 2m이내로 하여 좌굴이 발생하지 않도록 보강설치한다
	띠장체결을 철선으로 고정하거나 클램프를 헐겁게 조여 비계의 유동으로 좌굴위험	기둥과 띠장의 연결은 전용클램프로 견고하게 조여서 체결한다
	장선 체결을 철선으로 하거나 클램프를 정확하게 조이지 않아 헐거움으로 도괴위험	장선의 체결은 철선사용을 금지하고 반드시  전용 클램프로 확실하게 체결
	전도방지 지지대 설치 미흡으로 비계 전도	비계를 구조물에 연결하고, 지지대를 일정한 간격으로 설치
	비계내측에 발판 설치 미흡으로 인한 추락	비계 내측에 작업발판을 밀실하게 설치
	비계 승하강용 통로 설치 미흡으로 인한 추락	비계 승하강용 계단통로 설치
	작업발판 단부에 안전난간 미설치로 작업중 추락	비계 발판이 설치된 곳은 반드시 안전난간 설치
전기적 요인	불량 공도구 사용으로 인한 감전	사용전 기계의 점검, 외함접지 설치 상태 확인 및 충전부위 절연조치 실시
작업특성 요인	구조검토, 작업계획서 미작성 상태에서 작업중 붕괴	작업전 구조검토 및 조립도 작성
작업환경 요인	강풍 및 강우에 의한 비계하부 지반침하, 전도	우수에 의한 지반 침하가 발생하지 않도록 하고, 바람에 의해 비계가 전도되지 않도록 벽연결/지지대 설치





5. 마구리 구조물 작업



마구리 구조물 작업



분류	유해위험요인	감소대책
인적 요인	작업구역내 이해관계자 외 출입 사고	작업구역내 이해관계자에 대해 홍보 및 출입통제
	카고크레인 등 양중기 조작중 조작미숙에 의한 오작동 발생	크레인 운전원 자격유무 확인 후 작업투입
	인양 중 인양로프의 파단에 의한 자재의 낙하	작업 전 줄걸이 이상유무 확인 점검 실시
기계적 요인	자재 인양시 1줄걸이로 결속하여 인양 중 자재 낙하	인양시 2줄걸이로 견고하게 결속하고 무게중심을 맞추어 수직 인양
	크레인 아웃트리거 미사용으로 자재 인양시 전도	크레인 사용시 아웃트리거 최대 확장 사용, 받침은 철판 등 설치하여 지반침하방지조치 후 작업
	가조립된 거푸집 적치상태 불량으로 거푸집 전도	기조립된 거푸집은 평탄한 지반에 받침목을 사용하여 적재하고 파이프 등으로 전도방지조치
	거푸집 지조립을 하기 위해 고속절단기 사용 중 절단날에 접촉	고속절단기 사용전 점검 덮게 등 확인 후 작업
	거푸집 조립작업을 위해 이동 중 전도	거푸집 조립작업장 정리정돈 철저
	전동드릴로 거푸집에 구멍을 내는 작업 중 회전부위에 옷이 말려 들어감	회전체 사용시 복장을 단정히 하고 옷, 장갑등이 회전부위에 말려 들어가지 않도록 함
전기적 요인	불량공도구 사용으로 인한 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시
	가설전선 피복 노출에 의한 감전	가설전선은 가공으로 배선하여 피복이 손상되지 않도록 하고 손상된 전선은 절연처리 하고 작업
작업특성 요인	철재 중량물 취급 작업 중 협착	중량물 취급 작업에 대한 안전수칙 등 교육 후 작업
작업환경 요인	작업장 주변 주민의 작업장 출입 및 통행 중  사고	안전통로 확보, 작업장 주변 출입금지 구역 설정 및 견고한 방호벽 설치





6. 방수 작업



방수 작업



분류	유해위험요인	감소대책
인적 요인	볼트부위 방수켑 등 방수 작업 시 경사면에서 미끄러져 전락	경사부위 방수 작업 시 작업발판 설치 및 안전대부착 설비를 설치하고 안전대를 걸고 작업
	상부 방수재 도막 작업 시 전도되어 하부로 추락	상부 도막작업 시 안전대 걸이 설비를 설치하고 안전대고리를 걸고 작업
기계적 요인	상부 작업장 이동통로 미비로 추락	상부로 이동할 수 있는 통로 설치 구명줄걸이 설치
	기초부 몰탈 처리 작업중 작업대 불량에 의한 추락	몰탈 작업 시 사다리 사용금지 작업발판 설치 후 작업
	몰탈등 배합 작업 시 분진에 의한 안구 및 호흡기 사고	시멘트 몰탈 등 취급시 방진마스크 및 보안경 착용
	몰탈 등 배합기계기구 회전부위에 접촉	고속회전체에 접촉되지 않는 구조로 작업, 방호장치 설치
전기적 요인	불량공도구 사용으로 인한 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시
	가설전선 피복 노출에 의한 감전	가설전선은 가공으로 배선하여 피복이 손상되지 않도록 하고 손상된 전선은 절연처리 하고 작업
작업특성 요인	강판 상부 작업을 하기위해 올라가 이동 중 미끄러져 추락	강판위에 이슬, 서리 등에 의한 미끄러짐이 발생하는 때에는 제거 후 작업 실시
작업환경 요인	방수재료 사용중 피부 또는 호흡기 등에 접촉	방수재 사용전 MSDS 교육 및 취급시 안전수칙 준수





7. 되메우기 작업



되메우기 작업



분류	유해위험요인	감소대책
인적 요인	상부 되메우기 및 다짐 작업중 단부로 장비전도, 추락	상부 되메우기 작업 시 작업방법 등에 대한 교육 및 감시자 배치
	되메우기 장비에 협착, 충돌	되메우기 등 작업에 투입되는 장비 운전자 특별교육 실시 및 장비에 후방경보 및 감시카메라 설치, 신호수 배치 후 작업
	한쪽방향으로 무리하게 되메우기 작업중 강판의 변형에 의한 붕괴	되메우기 작업 절차를 준수하여 작업 실시
기계적 요인	파형강판 인접부 다짐작업 시 중장비 이용으로 인한 강판의 변형에 의한 사고	파형강판 인접부 작업 시 소형 다짐기계를 이용하여 작업
	사용할 장비에 대해 사전점검 미흡으로 인한 장비 오작동 등 장비 사고	차량계 건설기계 사용전 점검을 실시하고 필증을 교부하여 부착 후 작업
	1톤 진동로라 작업 시 후진 중 운전대와 구조물 사이에 협착	1톤 진동로라 후진시 협착방지용 안전장치 부착 사용
전기적 요인	불량공도구 사용으로 인한 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시
	가설전선 피복 노출 감전	가설전선이 훼손되지 않도록 배선하고 수시로 확인
작업특성 요인	되메우기 작업계획 미수립으로 인한 강판 변형 및 붕괴 사고	되메우기 작업전 작업계획서를 작성/검토/승인 후 작업자에 대해 교육 실시, 작업책임자 상주 관리





지중강판 설치 작업 재해 사례



전동드릴로 거푸집 천공작업 중 감전



• 재해개요
  • 형틀목공인 피재자가 전동드릴로 벽체거푸집에 구멍을 뚫고 철선 끼우는 작업을 진행하던 중, 전동드릴내 피복손상에 의한 누전으로 감전되어 사망한 재해
• 재해원인
  • 접지미흡
  • 누전차단기 미설치
• 안전대책
  • 이동형 또는 휴대형 전동기계․기구를 사용하는 때에는 접지형 콘센트 및 플러그 등으로 접지경로를 확보하여 접지를 실시
  • 당해 전로의 정격에 적합하고 감도가 양호한 누전차단기를 설치하여 정상작동유무를 수시로 점검하여야 함
• 형태
  • 감전



• 재해개요
  • 슬라브 끝단부와 안전난간 사이 공간(약 76㎝)에서 난간기둥에 거푸집 지지용 철선을 고정하던 중, 몸의 중심을 잃고 약 12.8m아래 바닥으로 추락․사망한 재해
• 재해원인
  • 안전대 미착용
  • 작업방법 미흡
• 안전대책
  • 작업여건상 안전난간과 슬래브 끝단부 사이 등의 협소한 공간에서 작업하는 때에는 안전대 부착설비 설치 후 안전대를 착용한 상태에서 작업을 진행
  • 작업구간 하부에 안전방망을 설치하는 등 추락방지․방호조치를 하여야 하며, 대형거푸집을 지지하는 방법으로는 슬래브바닥 등에 앵커매립 후 와이어로프로 지지케하는 등 작업방법을 개선하여야 함
• 형태
  • 추락



비계 해체 중 비계 전도로 추락



• 재해개요
  • 외부비계 해체작업을 진행하던 중 딛고 있던 띠장이 건물 전면으로 기울어지면서 몸의 중심을 잃고 약 12m아래 지상으로 추락ㆍ사망한 재해
• 재해원인
  • 작업순서 미준수
  • 보호구 미착용
• 안전대책
  • 비계해체작업을 진행하는 때에는 해체범위․절차를 사전에 수립, 사전교육을 실시, 작업순서준수, 관리감독을 철저
• 형태
  • 추락



교통신호작업 중 후진하던 타이어로울러에 충



• 재해개요
  • 포장 보수공사 구간 주변 통행차량 교통신호작업 중 아스콘 포설이 완료된 포장면 다짐작업을 진행하면서 후진하던 타이어 로울러에 충돌하여 사망한 재해
• 재해원인
  • 작업구간내 출입금지조치 미흡
  • 유도자 미배치
• 안전대책
  • 타이어로울러 등 차량계 건설기계를 사용하여 작업하는 때에는 근로자 접촉․충돌 위험방지를 위하여 작업구간에 출입금지조치를 하거나 유도자를 배치하는 등의 위험방지조치를 하여야 함
• 형태
  • 충돌



박공지붕 방수하자 보수를 위해 이동 중 추락



• 재해개요
  • 박공지붕 옥상의 우레탄 방수층 하자보수 작업을 위하여 지붕 수평 트렌치(Trench, 배수로) 외측에서 이동 중 밟고 있던 우레탄 도막이 벗겨지며 미끄러져 추락하여(15.9m) 사망한 재해
• 재해원인
  • 안전대부착설비 미설치, 안전대 미착용
• 안전대책
  • 높이 2m 이상의 박공지붕 옥상 등 추락에 의한 재해 발생 우려가 있는 장소에서 작업 시에는 안전난간 설치 또는 안전대 부착 설비를 설치한 후 안전대 착용 후 작업
• 형태
  • 추락



지하층 되메우기 작업 중 후진하던 굴삭기에 충돌



• 재해개요
  • 굴삭기 및 덤프트럭을 사용하여 지하2층 되메우기 및 토사평탄작업을 진행하는 과정에서 후진하는 굴삭기(0.6㎥, 타이어식)의 운전원이 업무협의 중이던 피재자를 발견하지 못하고 진행하면서 충돌ㆍ사망한 재해
• 재해원인
  • 작업반경내 출입통제조치 미흡
  • 유도자 미배치
• 안전대책
  • 굴삭기 등 차량계 건설기계를 사용하는 작업을 진행하는 때에는 작업반경내에 경계휀스를 설치하여 출입을 통제하거나 유도자를 배치하고 유도자의 일정신호에 따라 작업을 진행하여야 함
• 형태
  • 충돌



파형강판 구조물 시공 중 붕괴



• 재해개요
  • 상부 토사 일부(약 20m, H=2~3m)를 제거하고 보수작업을 시행하려던 과정에서 토사 제거 구간이 붕괴
• 재해원인
  • 편토압 발생
  • 강우에 의한 성토부 토사 단위중량 증가로 인한 주변토사 전단강도 감소
• 안전대책
  • 보수보강 작업계획 수립 후 작업실시
  • 우기후 토사의 단위중량등에 의한 주변토사 변화예측 시물레이션 확인 후 작업 실시
• 형태
  • 붕괴



카고크레인으로 우수관(수지파형강관) 인양 중 낙하



• 재해개요
  • 우수관로 매설을 위한 수지파형강관을 카고크레인으로 인양 중 벨트슬링이 벗겨지면서 우수관이 낙하하여 피재자를 강타, 사망한 재해
• 재해원인
  • 중량물취급작업계획서 미작성
  • 작업지휘자 미상주
• 안전대책
  • 중량물을 취급하는 작업을 하는 경우 그 작업에 따른 낙하 등의 위험을 예방할 수 있는 안전대책을 구체적으로 작성하고, 이를 준수하여야 하며 작업지휘자를 지정하여 작업순서 및 방법을 정하고 작업을 지휘하여야 함
• 형태
  • 낙하



H형강 인양작업 중 달기기구에서 탈락, 낙하



• 재해개요
  • H형강을 카고크레인으로 트럭에 상차 작업을 진행하던 중 인양중이던 H형강이 보조 달기기구(빔클램프)에서 탈락ㆍ낙하(높이 약 2.3m)되면서 작업상황을 지켜보고 있던 피재자를 강타하여 사망한 재해
• 재해원인
  • 줄걸이 용구 사전점검 미흡
  • 인양방법 불량
• 안전대책
  • H형강 등 중량물 인양작업을 하는 때에는 달기기구(빔클램프)의 이상유무(미끄럼방지 톱니 마모상태, 강재 고정용 스프링 파손상태 둥)를 사전에 확인하고, 인양방법은 2점지지하여 자재의 유동에 의한 탈락위험을 방지하여야 함
• 형태
  • 낙하
