배수구조물 작업 위험성 평가

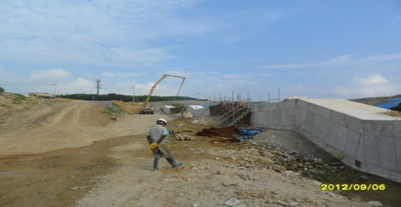

개요



• 지표수의 흐름을 자연배수하는 방법과 도로 등으로 유입되는 유입수의 흐름을 우회시키는 시설을 설치하는 작업을 말한다.
• 비계 및 거푸집 설치.해체 하는 작업 시 고소작업 수행에 따른 추락,낙하 붕괴 위험에 대한 주의가 요구된다.



단위작업 분류 및 순서



1. 기초 터파기 및 기초 거푸집 설치
2. 기초 콘크리트 타설
3. 가설비계 및 내부거푸집 설치
4. 슬래브거푸집 설치
5. 철글 및 외벽거푸집 조립
6. 콘크리트 타설 및 양생
7. 거푸집 및 비계 해체



1. 기초 터파기 및 기초 거푸집 설치 작업



기초 터파기 및 기초 거푸집 설치 작업



분류	유해위험요인	감소대책
인적 요인	굴착면 구배를 확보하지 않고 수직으로 굴착하여 붕괴사고	굴착구배 준수 및 터파기 작업전 특별안전교육 실시, 지반 사전조사, 장비의 사전점검, 작업장소 주위에 접근금지 조치
	목재 가공 작업중 기계톱날 회전날 접촉	덮개 등 방호장치 설치, 공도구 사용전 점검 철저
기계적 요인	거푸집 운반시 주변의 정리 정돈 미실시 및 터파기 장소의 단차부 이동시 발을 헛디뎌 전도	거푸집 작업 시 수시 정리정돈 실시 및 단부에 안전난간 등 설치
	장비작업 중 주변 근로자를 확인하지 못해 장비와 충돌, 협착	신호수 배치 신호에 의한 작업실시, 후방카메라 설치
	굴삭기 버켓이 탈락하여 하부 근로자가 맞음	굴삭기 버켓 안전핀 체결 및 체결상태 확인 철저
	터파기 하부로 이동하는 통로 미설치 상태에서 이동 중 전락	하부로 이동하는 통로 설치
	굴착 단부에서 하부로 추락	굴착단부에 안전난간 설치
전기적 요인	전동공구 사용중 누전에 의한 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시, 누전차단기 설치
	간이발전기 접지 미흡 및 3선(접지선) 미사용으로 감전위험	간이발전기 등 전기시설 접지 및 누전 차단기 이용하여 전기 작업 실시
작업특성 요인	기초터파기 작업 시 지장물 조사 미흡으로 인한 사고	작업전 지하매설물 등 지장물을 파악/조치 후 작업
작업환경 요인	토질에 따른 굴착구배 미준수에 의한 토사붕괴	굴착작업전 토질의 형태에 따른 굴착 구배기준을 확인하고 작업실시





2. 기초 콘크리트 타설 작업



기초 콘크리트 타설 작업



분류	유해위험요인	감소대책
인적 요인	레미콘차량 후진 중 협착/충돌	신호 및 유도자 배치
	콘크리트 타설시 콘크리트가 비산되어 작업자 눈에 들어감	콘크리트 타설시 작업자 보안경 착용
기계적 요인	기초부위에서 콘크리트 타설중 하부로 추락	기초부 거푸집 단부에 안전난간 설치
	콘크리트타설 중 펌프카 전도	펌프카 설치시 아웃트리거 확장 및 받침목 사용
	기초부위로 이동하던 중 전락	기초부위로 이동하는 통로 설치
	면정리 작업중 뒤걸음질 하다 단부로 추락	단부 면정리 작업 시 작업방향은 단부를 보고 작업
전기적 요인	전동공구 사용중 누전에 의한 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시, 누전차단기 설치
	간이발전기 접지 미흡 및 3선(접지선) 미사용으로 감전위험	간이발전기 등 전기시설 접지 및 누전 차단기 이용하여 전기 작업 실시
작업특성 요인	펌프카 등 사용시 주변 고압케이블에 접촉 감전	작업전 주변환경에 대한 확인 철저 및 안전조치 후 작업 실시
작업환경 요인	콘크리트 물에 피부가 장시간 노출되어 피부질환	콘크리트 타설작업 시 피부가 노출되지 않는 작업복 착용, 보안경 착용

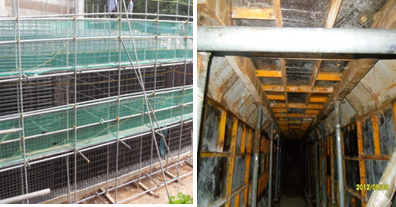

3. 가설비계 및 내부거푸집 설치 작업



가설비계 및 내부거푸집 설치 작업



분류	유해위험요인	감소대책
인적 요인	크레인으로 자재 운반 작업 시 작업장 출입 사고	작업구역내 출입통제 및 신호수 배치
	가설비계 설치 기준 미준수에 의한 비계 붕괴	비계설치 기준을 수립, 교육 후 설치
기계적 요인	크레인 연약지반 설치 및 아웃트리거 설치 불량에 의한 크레인 전도	크레인 사용시 아웃트리거 최대 확장 사용, 받침은 철판 등 설치하여 지반침하방지조치 후 작업
	줄걸이 작업불량에 의한 낙하	작업 전 줄걸이 이상유무 확인 점검 및 폼의 형상에 따른 줄걸이 방법 선정 철저
	비계 승강시설 미설치 상태에서 승하강 중 추락	비계설치시 승강통로 설치
	가설비계 내부에 작업발판 미설치 상태에서 작업중 추락	가설비계 작업발판 설치 및 발판 단부 안전난간 설치
	벽체 거푸집 조립 작업 시 거푸집의 낙하, 추락	거푸집 설치 작업 시 작업발판설치 후 작업
	거푸집 설치 작업 시 가공등에 사용하는 전동공구에 의한 사고	고속절단기나 휴대용 원형톱 등의 보호카바 부착을 확인하여 톱날 등의 파손에 의한 부상예방을 철저
	내부거푸집 조립 작업 중 전도	내부에 조명을 설치 하고 바닥은 정리정돈 실시
재료적 요인	가설비계, 발판 등 반입된 자재 불량에 의한 사고	가설재는 반입전 검수를 하여 불량한 자재가 반입되어 사용되지 않도록 관리철저
전기적 요인	전동공구 사용중 누전에 의한 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시, 누전차단기 설치
	간이발전기 접지 미흡 및 3선(접지선) 미사용으로 감전위험	간이발전기 등 전기시설 접지 및 누전 차단기 이용하여 전기 작업 실시
작업특성 요인	구조물의 특성상 비계 미설치 상태에서 작업중 추락	구조물 작업 시 가설 비계등 작업발판, 통로 등 설치
작업환경 요인	내부거푸집 설치 공간이 협소하고 조명이 확보되지 않아 작업중 전도 등 사고	내부 거푸집 설치 작업장 조명 확보 및 통로 확보

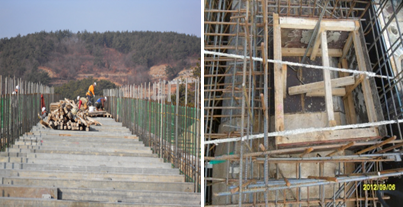

4. 슬래브거푸집 설치 작업



슬래브거푸집 설치 작업



분류	유해위험요인	감소대책
인적 요인	크레인으로 자재 운반 작업 시 작업장 출입 사고	작업구역내 출입통제 및 신호수 배치
	줄걸이 작업불량에 의한 낙하	작업 전 줄걸이 이상유무 확인 점검 및 폼의 형상에 따른 줄걸이 방법 선정 철저
기계적 요인	크레인 연약지반 설치 및 아웃트리거 설치 불량에 의한 크레인 전도	크레인 사용시 아웃트리거 최대 확장 사용, 받침은 철판 등 설치하여 지반침하방지조치 후 작업
	비계 승강시설 미설치 상태에서 승하강 중 추락	비계설치시 승강통로 설치
	암거내부 투광등 미설치로 수평연결재 등에 걸려 전도	투광등은 사용전 점검하고 감전등의 사고가 발생하지 않도록 관리하고 취급시 전기
	슬라브  단부, 자재인양구 낙하 및 추락	안전 난간대 / 추락위험 표지판 설치
	거푸집 설치 작업 시 가공등에 사용하는 전동공구에 의한 사고	고속절단기나 휴대용 원형톱 등의 보호카바 부착을 확인하여 톱날 등의 파손에 의한 부상예방을 철저
전기적 요인	전동공구 사용 중 누전에 의한 감전	전동공구 사용전 점검 실시(누전여부, 충전부 상태) 누전차단기 및 접지시설 설치 철저
	가설전선 등 전선피복 손상에 의한 감전	가설전선은 가공으로 배선하여 피복이 손상되지 않도록 하고 수시로 점검하여 이상유무를 확인점검
작업특성 요인	상부 안전설비를 설치하지 않은 상태에서 작업중 추락위험	작업전 설치도 및 작업계획서를 작성하여 볼트 및 핀등의 체결이 누락되지 않도록 관리 철저
작업환경 요인	인양, 설치 작업중 강풍에 의한 강판 요동, 충돌, 낙하	강풍 등이 예상될 때에는 작업을 중지

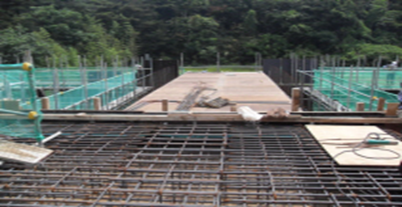

5. 철근 및 외벽거푸집 조립 작업



철근 및 외벽거푸집 조립 작업



분류	유해위험요인	감소대책
인적 요인	철근 인양 운반 작업 중 단부에서 추락	철근 인양작업시 유도로프를 설치하여 작업
	자재 적재시 협착	자재 적재시 적정규격의 받침목을 사용하여 적재
	크레인으로 자재 운반 작업 시 작업장 출입 사고	작업구역내 출입통제 및 신호수 배치
기계적 요인	크레인 연약지반 설치 및 아웃트리거 설치 불량에 의한 크레인 전도	크레인 사용시 아웃트리거 최대 확장 사용, 받침은 철판 등 설치하여 지반침하방지조치 후 작업
	줄걸이 작업불량에 의한 낙하	작업 전 줄걸이 이상유무 확인 점검 및 폼의 형상에 따른 줄걸이 방법 선정 철저
	절단기 Blade/절곡기 로울러에 손가락이 접촉하여 손가락 절단 및 골절	작업전 철근 가공기 작동 관련기능 교육 및 숙지(로 울러와 로울러 간격을 철근 규격과 맞도록 조정 및 확인, 한번에 대량 절곡 금지)
	비계에 철근을 허용하중 이상 적재하여 붕괴	비계 발판 기둥간 허용하중 400kg 이내 적재(동일한 규격의 받 침목을 사용 편하 중 발생 방지)
	슬라브 상부 이동통로 미설치 상태에서 이동중 추락	슬라브로 이동하는 가설계단 설치 사용
	비계 승하강용 통로 설치 미흡으로 인한 추락	비계 승하강용 계단통로 설치
	작업발판 단부에 안전난간 미설치로 작업중 추락	비계 발판이 설치된 곳은 반드시 안전난간 설치
전기적 요인	철근절단기/절곡기 등 공도구 누전으로 감전	사용전 기계의 점검, 외함접지 설치 상태 확인 및 충전부위 절연조치 실시, 누전차단기 설치 사용
작업특성 요인	구조검토, 작업계획서 미작성 상태에서 작업중 붕괴	작업전 구조검토 및 조립도 작성
작업환경 요인	강풍 및 강우에 의한 비계하부 지반침하, 전도	우수에 의한 지반 침하가 발생하지 않도록 하고, 바람에 의해 비계가 전도되지 않도록 벽연결/지지대 설치

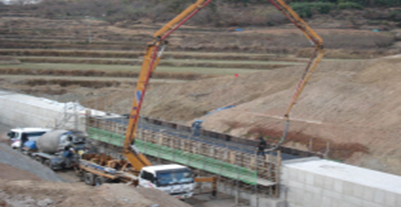

6. 콘크리트 타설 및 양생 작업



콘크리트 타설 및 양생 작업



분류	유해위험요인	감소대책
인적 요인	한곳에 집중 타설로 거푸집 붕괴	타설전 타설 순서와 방법을 교육하고 한 곳에 집중하여 타설되지 않도록 관리
	콘크리트 펌프카와 운반차량 사이에 출돌 협착	콘크리트 펌프카 작업 시 신호수 및 유도자 배치
	상부 콘크리트 타설중 요동하는 자바라에 맞아 베수구조물 단부로 추락	콘크리트 자바라 호스는 혼자 요동하지 않도록 손잡이를 설치하여 붙잡고 작업
기계적 요인	압송관 노후 및 배관자재 불량으로 파열로 콘크리트 비산사고 발생	콘크리트 타설전 곡선부 및 펌프카 압송관 점검 및 노후부위 교체
	콘크리트 타설중 펌프카 전도	펌프카 설치시 아웃트리거 확장 및 받침목 사용, 배수구조물 터파기 단부로 부터 1.5m이상 이격하여 설치
	경사지에 설치하여 작업중 전도	펌프카 설치시 평탄한 곳에 수평유지 하여 설치
	콘크리트 타설을 위해 상부로 이동중 추락	상부 이동통로 설치
전기적 요인	바이브레터 등 전동공구 사용중 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시, 접지, 누전차단기 설치
	가설전선 피복 노출에 의한 감전	가설전선은 가공으로 배선하여 피복이 손상되지 않도록 하고 손상된 전선은 절연처리 하고 작업
작업환경 요인	작업장 주변 고압선로 접촉	작업전 작업장 주변 고압선로 등 상황 파악 및 조치





7. 거푸집 및 비계 해체 작업





분류	유해위험요인	감소대책
인적 요인	비계해체 작업 중 안전벨트 쥠줄 사용 미흡으로 추락	해체 작업 시 추락에 대비하여 안전대 사용하여 작업
	해체된 자재를 투하하여 하부 근로자 강타	해체된 자재는 단부에 적치하지 않도록 하고 하부로 낙하되지 않도록 해체
기계적 요인	해체된 거푸집 자재를 비계발판에 과다 적재하여 붕괴 및 전도	비계발판에 해체된 거푸집 자재등 과다 적대 금지
	사용할 장비에 대해 사전점검 미흡으로 인한 장비 오작동 등 장비 사고	차량계 건설기계 사용전 점검을 실시하고 필증을 교부하여 부착 후 작업
	조명 불량으로 전도, 부딪힘	충분한 조명 확보 후 작업
	구조물 단부에서 추락	거푸집 해체 후 구조물 단부에 안전난간 설치
전기적 요인	불량공도구 사용으로 인한 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시
	가설전선 피복 노출 감전	가설전선이 훼손되지 않도록 배선하고 수시로 확인
작업특성 요인	비계 및 거푸집 해체 작업계획 미수립 작업중 붕괴, 추락 등 사고	작업전 작업계획서를 작성/검토/승인 후 작업자에 대해 교육 실시, 작업책임자 상주 관리





배수구조물 작업 재해 사례



전동드릴로 거푸집 천공작업 중 감전



• 재해개요
  • 형틀목공인 피재자가 전동드릴로 벽체거푸집에 구멍을 뚫고 철선 끼우는 작업을 진행하던 중, 전동드릴내 피복손상에 의한 누전으로 감전되어 사망한 재해
• 재해원인
  • 접지미흡
  • 누전차단기 미설치
• 안전대책
  • 이동형 또는 휴대형 전동기계․기구를 사용하는 때에는 접지형 콘센트 및 플러그 등으로 접지경로를 확보하여 접지를 실시
  • 당해 전로의 정격에 적합하고 감도가 양호한 누전차단기를 설치하여 정상작동유무를 수시로 점검하여야 함
• 형태
  • 감전



• 재해개요
  • 슬라브 끝단부와 안전난간 사이 공간(약 76㎝)에서 난간기둥에 거푸집 지지용 철선을 고정하던 중, 몸의 중심을 잃고 약 12.8m아래 바닥으로 추락․사망한 재해
• 재해원인
  • 안전대 미착용
  • 작업방법 미흡
• 안전대책
  • 작업여건상 안전난간과 슬래브 끝단부 사이 등의 협소한 공간에서 작업하는 때에는 안전대 부착설비 설치 후 안전대를 착용한 상태에서 작업을 진행
  • 작업구간 하부에 안전방망을 설치하는 등 추락방지․방호조치를 하여야 하며, 대형거푸집을 지지하는 방법으로는 슬래브바닥 등에 앵커매립 후 와이어로프로 지지케하는 등 작업방법을 개선하여야 함
• 형태
  • 추락



비계 해체 중 비계 전도로 추락



• 재해개요
  • 외부비계 해체작업을 진행하던 중 딛고 있던 띠장이 건물 전면으로 기울어지면서 몸의 중심을 잃고 약 12m아래 지상으로 추락ㆍ사망한 재해
• 재해원인
  • 작업순서 미준수
  • 보호구 미착용
• 안전대책
  • 비계해체작업을 진행하는 때에는 해체범위․절차를 사전에 수립, 사전교육을 실시, 작업순서준수, 관리감독을 철저
• 형태
  • 추락



지하층 되메우기 작업 중 후진하던 굴삭기에 충돌



• 재해개요
  • 굴삭기 및 덤프트럭을 사용하여 지하2층 되메우기 및 토사평탄작업을 진행하는 과정에서 후진하는 굴삭기(0.6㎥, 타이어식)의 운전원이 업무협의 중이던 피재자를 발견하지 못하고 진행하면서 충돌ㆍ사망한 재해
• 재해원인
  • 작업반경내 출입통제조치 미흡
  • 유도자 미배치
• 안전대책
  • 굴삭기 등 차량계 건설기계를 사용하는 작업을 진행하는 때에는 작업반경내에 경계휀스를 설치하여 출입을 통제하거나 유도자를 배치하고 유도자의 일정신호에 따라 작업을 진행하여야 함
• 형태
  • 충돌



콘크리트 타설 중 측압에 거푸집 붕괴



• 재해개요
  • 콘크리트 타설 작업중 거푸집 형틀 점검을 하던 피재자가 형틀이 콘크리트 측압에 의해 밀리면서 콘크리트(약40㎥)가 순간적으로 쏟아져 함게 밀려 단부로 추락(7m) 사망
• 재해원인
  • 타설전 작업계획 미흡
• 안전대책
  • 측압이 발생하지 않도록 타설전 타설속도 및 타설높이 준수, 버팀대 간격 보강조치
• 형태
  • 붕괴



콘크리트펌프카 붐대의 지지핀이 파단되면서 피재자를 가격



• 재해개요
  • 콘크리트 펌프카 붐대의 유압실린더 지지핀이 파단되면서 붐대가 하강, 피재자를 강타하여 1명이 사망하고 1명이 부상한 재해
• 재해원인
  • 콘크리트 펌프 점검 미흡
• 안전대책
  • 콘크리트 펌프카 등 차량계 건설기계를 사용하는 때에는 붐(boom) ․암(Arm) 등 기계장치의 파괴를 방지하기 위하여 당해 기계에 대한 구조, 경사각, 작업반경 등 사용상의 안전도와 최대 사용하중을 준수하여야 함.
• 형태
  • 파단, 충돌



터파기 작업 중 사면 붕괴



• 재해개요
  • 기초터파기 작업중 법면 상부가 붕괴되어 하부근로자 2명이 매몰되어 사망한 재해
• 재해원인
  • 흙막이 토류벽 조기해체
  • 지반의 붕괴 등 위험지역내 근로자 출입금지 조치 미실시
• 안전대책
  • 사전 굴착지반에 대한 지질 및 지층의 상태를 조사하고, 이에 따른 작업방법 및 순서를 정하여야 하며 관로 터파기시 사면붕괴의 방지 목적으로 설치된 간이 흙막이 토류벽은 터파기와 병행하여 순차적으로 설치하고, 되메우기와 병행하여 해체토록 하는 등 작업방법 및 순서를 철저히 준수
  • 간이 흙막이 토류벽의 조기해체로 굴착사면 붕괴 위험이 내재된 경우는 사면 인접 및 하단부에 근로자 출입금지조치 철저.
• 형태
  • 붕괴



백호우를 사용하여 철근 운반작업 중 철근 낙하



• 재해개요
  • 철근 야적장소에서 백호우를 사용하여 철근 운반작업을 진행하던 중 철근다발의 불균형으로 인한 줄걸이 수정을 위해 붐대를 내리는 순간, 붐대 고리에 걸려있던 섬유벨트 1개가 고리에서 이탈되면서 철근다발이 하부에 있던 피재자를 강타하여 사망한 재해임.
• 재해원인
  • 용도외 사용
  • 중량물 취급작업계획서 미수립
• 안전대책
  • 백호우를 사용한 철근인양작업 등 주용도외의 장비사용을 금하여야 함.
  • 철근다발 등의 중량물을 취급하는 작업을 하는 때에는 중량물의 종류 및 형상, 작업용 기계, 취급방법 및 순서 등이 포함된 작업계획을 작성한 후, 이에 따라 작업을 진행하여야 함
• 형태
  • 낙하



휴대용 철근 절단기로 작업 중 감전



• 재해개요
  • 피재자가 현장 진입로의 옹벽 기초에 배근할 용도인 철근을 절단하기 위하여 휴대용 유압 철근절단기(220V 1.9Kw)를 조작하던 중 누전으로 인하여 감전되어 사망한 재해
• 재해원인
  • 미접지
  • 누전차단기 미설치
• 안전대책
  • 이동식 전기기계․기구를 사용하는 때에는 외함 → 3심 코드(접지선 내장) → 접지형 플러그․콘센트 → 분전반 접지유도 → 대지접지(접지저항 100전Ω이하) 순으로 접지회로를 구성하여야 함
  • 150V를 초과하는 곳에서 사용하는 이동식 전기기계․기구에는 정격감도전류가 30㎃ 이하이고 작동시간 0.03초이하인 누전차단기가 경유되도록 하여야 함
• 형태
  • 감전
