흙막이 Earth Anchor 작업 OPS



흙막이 Earth Anchor 작업



흙막이 Earth Anchor 안전 작업

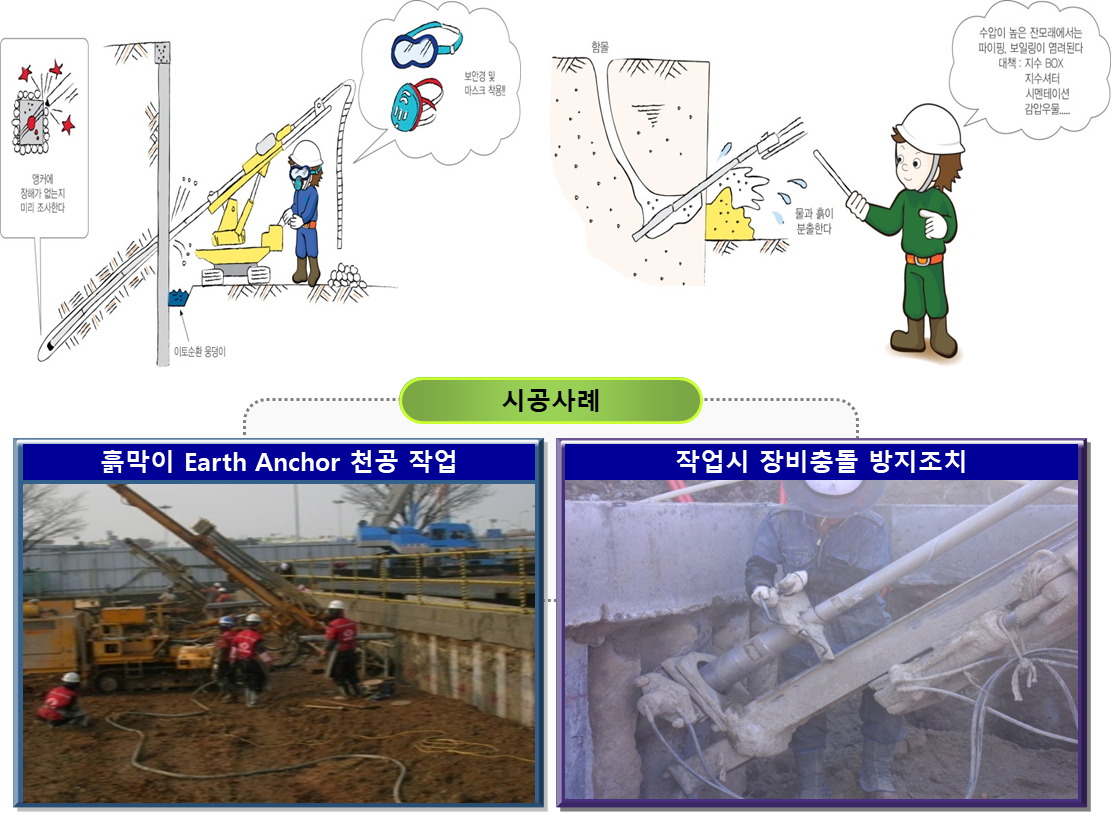

① 천공장비의 전도·전락을 방지를 위한 이동통로 확보, 근로자의 협착 및 충돌 재해를 방지하기 위하여 이동경로에는 출입통제를 하여야 한다.

② 장비사용전 안전점검 실시(각종 안전장치 및 관련 서류) 후 장비사용허가증 부착후 작업한다

③ 천공전 가스관, 상하수도관, 인근 구조물의 기초 등 지하매설물 유무를 반드시 확인하여야 한다.

④ 천공장비는 천공작업 중 흔들림, 이동 등이 없도록 설치 지반을 정지하여 천공각도를 유지한다.

⑤ 주입재와 주변지반과의 마찰력이 충분히 발현될 수 있도록 천공의 직경은 설계에서 정한 치수 이상을 확보하여야 하며 강선이 절곡되지 않도록 하여야 한다.

⑥ 천공 중에는 공벽의 붕괴를 방지하기 위하여 케이싱을 설치, 통로 및 발판 설치

⑦ 차량계건설기계 사용 작업전 작업계획 수립 작성/검토/승인, 위험성평가 실시 등 교육철저

⑧ 절단기, 용접기 등 전동공구 및 고압가스 등 위험물 저장소를 사전 점검하여야 한다.

소음, 진동, 분진을 최소화할 수 있는 보호구 및 집진설비 등의 방지책을 설치하여야 한다.

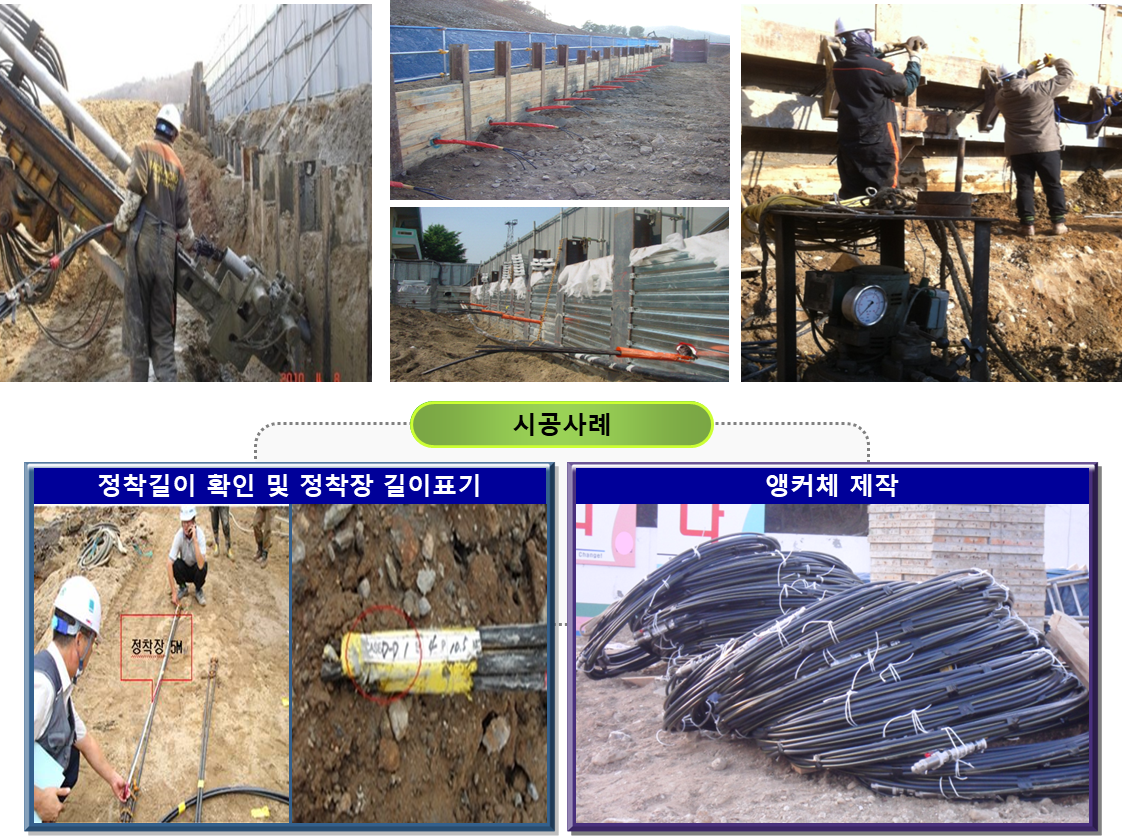

앵커체 제작 및 삽입 안전 작업

① 강선의 절단은 기계적 방식에 의하여 절단하며 절단으로 인한 재료의 국부적 성질의 변화가 없도록 하여야 한다.

② 정착장과 자유장이 확보되도록 제작 하며, 자유장은 인장할 수 있도록 여유길이를 두어야 한다.

③ 제작된 앵커체를 검수(정착장과 자유장의 소요길이, 스페이서(Spacer)의 설치상태 및 이물질 부착유무, 정착장과 자유장의 구분을 위한 패커(Packer)의 설치상태,  자유장은 피복제 및 방청제의 도포 상태, 주입재의 주입을 위한 2개의 내외부 주입용 관 설치 상태, 공벽의 붕괴 등으로 삽입길이의 부족여부를 삽입 후 판단 가능하도록 길이의 표식

④ 앵커체를 삽입하기 전에는 앵커체에 부착된 먼지, 기름 등 이물질을 제거하여야 하며, 자유장에는 부식방지를 위한 조치를 하여야 한다.

⑤ 앵커체를 삽입할 때에는 앵커체에 손상이 발생되지 않도록 조심하여 서서히 삽입하고 자유장의 방청체가 손상되지 않도록 한다.





주입재 배합 및 주입 안전 작업

① 시멘트는 보통포틀랜드시멘트 또는 조강포틀랜드시멘트를 사용한다.

② 배합강도는 주변토질과 인장재가 부착하여 소요강도를 발현할 수 있도록 배합되어야 하며, 주입 후 공시체를 제작하여 현장 및 실내 양생하여 인발전 발현강도를 확인 하여야 한다.

③ 공벽의 붕괴 등을 방지하기 위하여 천공 후 장기간 방치하지 않으며, 앵커체 삽입 후 즉시 주입하여야 한다.

④ 주입은 천공 홀 바닥에서 공내부의 물과 공기를 밀어내면서 주입되도록 하고 주입재 내부에 공극이 발생되지 않도록 하여야 한다.

⑤ 주입재의 주입은 천공 홀 선단부에 슬라임이 완전 배출될 때 까지 1차 주입하고 케이싱을 제거한 후 공벽을 완전히 채우도록 2차 주입을 수행한다.

⑥ 교반기사용시 감전재해를 예방하여야 한다.





인장 및 정착 안전 작업

① 주입재를 주입할 때 제작한 공시체에 대하여 압축강도시험을 실시하고 소요강도 이상의 강도발현을 확인한 후 강선을 인장하여야 한다.

② 인장을 할 때에는 사용하는 인장기의 실린더 단면적과 설계 인장력을 근거로 계산된 유압력을 미리 계산하고 이에 따라 인장하여야 한다.

③ 인장기의 유압게이지는 검교정한 것을 사용하여야 한다.

④ 인장을 할 때에는 시공계획서 또는 특기시방서에서 정한 인장시험, 인발시험, 확인시험을 실시하여야 하며, 하중단계별 강선의 늘음량을 측정하고 이를 기록하여야 한다.

⑤ 강성 판단 등 불의의 사고를 방지하기 위하여 인장되는 후면에는 근로자가접근하지 않도록 하여야 한다.
