비굴착(관추진) 작업 위험성 평가



개요



• 지중에서 추진 CUTTER HEAD의 회전으로 지반을 굴착하고 이수 및 이토의 사용으로 막장 붕괴를 방지하며 후방에서 JACK을 추진시켜 굴진과 LINING을 동시에 시공하는 방법으로서 주로 도심지 및 하천하부 관통시 본 공법을 이용한다.
• 수직구 상부에서 안전가시설 미흡으로 근로자 추락 위험 요인 및 토사 반출 시 버켓 용량 초과로 낙하위험 내재 또한 굴진 작업 시 지반 또는 인접시설물의 변화에 따른 붕괴 등 재해 등이 발생한다.



단위작업 분류 및 순서



1. 추진 및 도달기지 작업
2. 추진레일 설치 작업
3. 반력벽 설치 작업
4. 추진 및 도달구 설치 작업
5. 후방설비 설치 작업
6. 초기굴진 작업
7. 자재반입 및 인하 작업
8. 본굴진 및 중압추진
9. 몰탈그라우팅 작업
10. 수직갱 복구 및 정리



1. 추진 및 도달기지 작업



추진 및 도달기지 작업



분류	유해위험요인	감소대책
인적 요인	장비 반입 하역 작업 시 장비 전도	장비의 하역위치 선정 철저 및 하역 작업계획 수립 후 작업 실시
	관로의 노선계획 및 종단계획 미검토 작업중 지장물 파손에 의한 사고위험	관로의 노선계획/종단계획 검토후 작업, 지장물 부위 작업 시 관계자 입회하에 작업
	굴삭기 작업중 버켓이 탈락되어 낙하	연결부 등의 이상유무를 사전 점검하고 작업 실시
	흙막이 버팀대상에 안전대 걸이용 로프 미설치로 안전대 미체결하고 작업중 추락	흙막이 버팀보 상에는 안전대 걸이용 로프 설치
	보링 Rod 이음 작업 시 Rod가 넘어지면서 부딪히거나 협착	Rod 이음 작업 시 안전작업 절차 준수
	장비 작업구간 접근작업 중 협착	장비 작업반경내 접근금지 신호수 배치 통제
	지장물 주변 굴착 작업 시 장비굴착에 의한 접촉	지장물 주변 굴착 작업 시 인력 굴착실시
	기존 국도변 안전시설 설치 작업중 교통사고	교통처리 계획에 의거 교통유도,통제시설설치
	인도에 자재 적치, 하역관련 전도, 낙하위험	보행자를 위한 통로 확보 및 자재 적치구역 설정
	흙막이 상단 단부 안전난간 미설치 및 고정불량으로  추락	작업대/안전대 부착설비 설치 및 안전대 착용
	중량물에 의한 협착 및 낙하, 장비에 협착	수평 이동시 신호체계 관리 철저, 줄걸이 철저
	작업구역과 도로구역 경계 미구분 상태로 작업중 일반차량, 통행인 관로 작업관련 사고	경계를 설정하고 바람등에 안전휀스 등이 전도되지 않게 고정 도로변 모든 작업과정에 신호수 배치철저
	지장물 조사/이설 등 굴착 작업 시 굴삭기에  충돌	굴사기 운전원 자격, 전후방경보 및 확인, 신호수배치
기계적 요인	굴착면을 수직으로 굴착하여 작업중 토사 붕괴	굴착면은 굴착구배 준수하여 굴착
	기계 투입 작업 시 인양화물과 물체사이에 끼어서 부상위험	작업자는 인양화물에서 멀리 떨어져 인양화물과 물체사이에 들어가지 못하도록 조치



추진 및 도달기지 작업



분류	유해위험요인	감소대책
기계적 요인	흙막이 가시설 지연설치에 따른 붕괴 위험	소단굴착방법 사용, 적기설치, 편토압방지, 보강재 지연설치금지
	굴착면 상부에 과적재된 토사의 중량으로 붕괴	굴착된 토사는 굴착면 상부에 적재 금지(적정거리)
	굴착면 상부에서 작업 시 추락	굴착면 상부에 추락 재해 예방을 위한 안전 휀스 설치
	보링기 Rod등 회전부 신체 접촉에 의한 협착	보링기 작업중 장비 주변 출입금지
	보링 Rod 이음 작업 시 갑작스런회전에 의한 협착	보링기 조정 및 보수시 정지후 작업
	띠장 폐합 및 이음불량으로 붕괴위험	시방서에 따른 볼트체결
	배면 외부 유입수 방지조치 미실시	흙막이 상부 단부에 외부유입수 방지조치
	띠장 폐합 및 이음불량으로 붕괴위험	띠장은 용접/볼트 등으로 견고하게 폐합하고 이음부 설계기준 COVER PLATE 설치
	배면 토압에 의한 띠장 변형 및 스티프너 미설치로 부재 변형	버팀대 적기 설치, 스티프너 안전한 용접 설치
	지장물 조사 미흡한 상태에서 작업중 지장물 파괴로 인한 감전, 폭발 등의 사고	관로 터파기시 사전에 지장물의 종류(지상, 지중)와 위치를 파악하여 공사 중 손상되지 않도록 보강하거나 이설 조치
	토류판 설치시 인력 면정리 작업 중 토사붕괴	토류판 설치는 굴착깊이 준수(과굴착 금지 1.2m이내)
	띠장설치시 장비로 인양하여 설치중 부재와 충돌	신호수 배치 및 근로자 주의
	배면 외부 유입수 방지조치 미실시	흙막이 상부 단부에 외부 유입수 방지조치
	주형보 브레이싱 미설치 또는 접속부 미체결로 인하여 좌굴 및 붕괴 사고위험	주형보에 브레이싱을 설치하여 주형의 횡좌굴, 전도 방지, 복공판 상부 수직하중의 횡분배



추진 및 도달기지 작업



분류	유해위험요인	감소대책
기계적 요인	주형보 설치 및 상부 이동시 추락위험	주형보에 안전대 걸이시설 설치 및 안전대 착용 철저, 주형보를 설치하기전 굴착깊이가가 깊은 경우 아래 추락방지망 설치
	인양기구의 파손으로 인한 기계 낙하위험	인양화물에 적합한 인양기구를 선정하고 작업개시 전 점검 실시
	슬링밸트, 와이어로프 파단으로 인한 기계 낙하위험	작업 개시 전 슬링밸트, 와이어로프 점검
	버팀보 설치시 부재와 충돌, 부재간 볼트 체결누락으로 변형	조립도 준수 및 볼트체결 점검 철저)
	버팀보 상부에서 작업중 추락	버팀보 상부에 안전대 걸이시설 설치
	흙막이 지보공작업장으로 내려가는 통로설치 미비로 인한 추락	흙막이 시공단계벼로 승강설비 설치
	버팀대 상부에서 이동 중 추락	가설통로 설치(버팀대 상부에 통로 설치)
	용접 및 산소절단기 사용중 불티비산에 의한 화재	화기취급 작업 시 불꽃비산방지 장치 설치, 하부 및 주변 인화성물질 제거, 소화기 비치, 화기감시자 배치
전기적 요인	작업용 전동공구 및 전기 사용시 감전사고	전동공구 투입 전 외관 등의 상태점검 실시, 3P전선확인 및 누전차단기에서 전원인출 상태 확인
	용접기, 둥근톱기계 사용중 누전으로 감전	용접기 안전장치, 누전차단기, 접지설비, 사용전점검
작업특성 요인	가시설 설치 작업 시 구조검토 및 조립도 작성 미흡,, 조립도 준수 미흡으로 인한 붕괴	가시설 설치 작업전 구조검토, 조립도 작성/검토/승인하에 작업 실시
	장비사용전 작업계획 미수립에 따른 사고	차량계건설기계 사용 작업전 작업계획 수립 작성/검토/승인 후 작업실시
작업환경 요인	가시설 작업 시 지상, 지하의 고압선로 접촉 등 지장물 파손에 의한 사고	가시설 작업 시 지장물 조사 철저 및 안전조치 후 작업 실시
	지하 굴착 작업 시 매연 등에 의한 호흡기 등 질환	환기설비를 설치 운용





2. 추진레일 설치 작업



추진레일 설치 작업



분류	유해위험요인	감소대책
인적 요인	인양 와이어로프가 자재 인양 중 끊기면서 낙하	인양로프는 손상이 없고 견고한 것 사용/사전점검
	고압선 근처에서 작업 중 붐대가 고압선에 접촉 감전	고압선 등 위험물 인근에서 작업 시 신호수를 배치하여 접근 한계거리 유지
	자재 인양작업 중 자재가 크게 흔들리면서 충돌	유도로프 등을 사용하여 자재가 요동치는 것 방지
	크레인 줄걸이 불량, 권과방지장치 등 이상으로 사고	작업전 크레인 안전점검, 줄걸이 상태 안전점검 실시
기계적 요인	레일을 하부로 인하하던 중 레일자재의 낙하	레일에 인양고리를 설치하여 인하 작업실시
	이동식 크레인으로 자재 하역중 크레인 전도	아웃트리거는 견고하고 평탄한 지반에 거치, 붐의 각도는 인양하중 조견표에 따라 적정하게 유지
	자재 적치중  손등,발등 협착	자재 적재작업 시 평탄한 지역에 구름방지용 쐐기목을 고이고 관하부에 손과발 등 신체가 놓이지 않게 작업
	레일가공 등 작업 시 회전체에 접촉	작업장내 회전체 부위에 울, 덮개 등 방호장치 설치
	고압가스, 용접 작업중 화재, 폭발	화기작업전 주변 인화성 물질 제거 및 불꽃비산장지장치 설치, 소화기비치, 화기작업 안전복장
전기적 요인	작업용 전동공구 및 전기 사용시 감전사고	전동공구 투입 전 외관 등의 상태점검 실시, 3P전선확인 및 누전차단기에서 전원인출 상태 확인
	용접기, 둥근톱기계 사용중 누전으로 감전	용접기 안전장치, 누전차단기, 접지설비, 사용전점검
작업특성 요인	중량물취급에 따른 안전작업 미흡으로 인한 사고	중량물취급 및 차량계건설기계 작업계획서를 작성/검토/승인 후 작업 실시
작업환경 요인	주변에 고압선 등에 크레인 붐대가 접촉되는 사고	자재 하역 및 적재 작업 시 적재장은 지장물이 없는 곳으로하고, 지장물 주변 작업 시 신호수 배치하야 작업





3. 반력벽 설치 작업



반력벽 설치 작업



분류	유해위험요인	감소대책
인적 요인	거푸집 가공시 둥근톱 기계에  손가락 등 절단 사고	둥근톱 기계에 덮개 설치 등 안전장치 점검, 작업중 손가락 협착 주의, 면장갑 착용 금지
	거푸집 인양시 인양로프의 파단으로 낙하	거푸집 인양시 줄걸이 점검 및 신호수 배치, 작업범위내 접근 통제
	안전통행로 미지정으로 충돌, 개구부 추락	안전통로 설치 및 식별표시
기계적 요인	반력벽 용량이 부족하여 후부로 밀려나 가시설 붕괴	총 추진력에 충분한 반력벽 설치, 후부의 지반계량 및 support pile 항타 등 보강
	레미콘차량 진입시 장비사이에서 작업중 협착	레미콘 차량 진입시 후방작업 및 접근금지, 신호수 배치, 신호체계 확립
	펌프카 아웃트리거 설치 불량으로 전도	아웃트리거 최대 확장하여 설치, 지반의 침하를 방지하기위한 받침목 설치
	콘크리트 타설중 콘크리트 호송관 파열 및 연결부 탈락 사고	콘크리트 타설전 타설 호스 및 호송관 등 상태 점검 및 연결부 탈락방지 조치
전기적 요인	바이브레터 사용중 누전에 의한 감전	누전차단기, 접지 및 피복상태 확인, 우천시 작업 중지
	기계기구 미접지 및 전선불량으로 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시, 가설전선 가공배선 및 피복상태 확인
작업특성 요인	작업공간이 격벽으로 이루어져 이동중의 추락, 전도 등의 사고	작업장내 이동통로 설치계획 수립 및 설치
작업환경 요인	안전모, 보호장갑, 안전장화 미착용으로 인한 사고 및 피부 질환 발생	보호구 착용 철저





4. 추진 및 도달구 설치 작업



추진 및 도달구 설치 작업



분류	유해위험요인	감소대책
인적 요인	인양 와이어로프가 자재 인양 중 끊기면서 낙하	인양로프는 손상이 없고 견고한 것 사용/사전점검
	고압선 근처에서 작업 중 붐대가 고압선에 접촉 감전	고압선 등 위험물 인근에서 작업 시 신호수를 배치하여 접근 한계거리 유지
	자재 인양작업 중 자재가 크게 흔들리면서 충돌	유도로프 등을 사용하여 자재가 요동치는 것 방지
기계적 요인	크레인 줄걸이 불량, 권과방지장치 등 이상으로 사고	작업전 크레인 안전점검, 줄걸이 상태 안전점검 실시
	이동식 크레인으로 자재 하역중 크레인 전도	아웃트리거는 견고하고 평탄한 지반에 거치, 붐의 각도는 인양하중 조견표에 따라 적정하게  유지

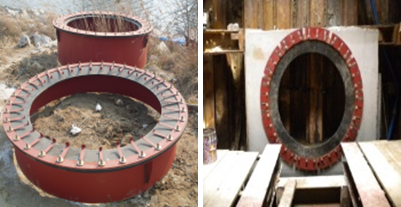

	엔트라스 설치 작업중 손등, 발등 협착	작업 시 평탄한 지역에 구름방지용 쐐기목을 고이고 하부에 손과발 등 신체가 놓이지 않게 작업
	고압가스, 용접 작업중 화재, 폭발	화기작업전 주변 인화성 물질 제거 및 불꽃비산장지장치 설치, 소화기비치, 화기작업 안전복장
전기적 요인	작업용 전동공구 및 전기 사용시 감전사고	전동공구 투입 전 외관 등의 상태점검 실시, 3P전선확인 및 누전차단기에서 전원인출 상태 확인
	용접기, 둥근톱기계 사용중 누전으로 감전	용접기 안전장치, 누전차단기, 접지설비, 사용전점검
작업특성 요인	추진 및 도달구 엔트라스 설치 미흡으로 인한 사고	굴진기의 진입위치 고정과 토사 및 가압이수의 입갱 내 유출울 방지하기 위하여 고무PACKING이 부착된 ENTRANCE를 SHEET PILE에 용접부착
작업환경 요인	지하수 유출에 의한 붕괴 등 사고	내부 지하수의 유출등에 대해 토사가 유실되지 않도록 조치, 유도배수구 설치





5. 후방설비 설치 작업



후방설비 설치 작업



분류	유해위험요인	감소대책
인적 요인	인양 와이어로프가 MIXING PLANT  인양 중 끊기면서 낙하	인양로프는 손상이 없고 견고한 것 사용/사전점검
	PLANT 인양작업 중 흔들리면서 충돌	유도로프 등을 사용하여 자재가 요동치는 것 방지
	크레인 줄걸이 불량, 권과방지장치 등 이상으로 사고	작업전 크레인 안전점검, 줄걸이 상태 안전점검 실시
	PLANT 설치중  손등, 발등 협착	설치 작업 시 평탄한 지역에 받침목을 고이고 하부에 손과발 등 신체가 놓이지 않게 작업
	Plant 장비 내 좁은 공간 자재 운반 등 작업 시 협착, 충돌 사고	Plant 장비 내부로 중량자재 반입 등 작업 시 협착 및 충돌사고에 주의하여 작업
기계적 요인	이동식크레인으로 PLANT 하역중 크레인 전도	아웃트리거는 견고하고 평탄한 지반에 거치, 붐의 각도는 인양하중 조견표에 따라 적정하게 유지
	송배니 파이프 수직배관 작업중 낙하	배관 작업 시 임시고정 등 철저
	배관자재 등 관련 기계 장비 취급 중 협착, 충돌, 요통	중량물 취급 등 작업 시 협착에 주의하고, 하역시 유도로프 설치, 인력작업 지양하여 작업실시
	전기용접 및 고압가스절단기 사용중 화재, 폭발	용접 및 고압가스절단기 작업전 주변 인화성물질 제거, 작업 시 불꽃 비산방지장치 설치, 소화기 비치
전기적 요인	불량공도구 사용으로 인한 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시
	가설전선 피복 노출 감전	가설전선이 훼손되지 않도록 배선하고 수시로 확인
작업특성 요인	송배니 PIPE는 추진관과 길이 같지 않아 작업 및 해체시 사고위험	송배니 PIPE는 추진관과 같은 길이(2.5M)로 절단하여 조립 및 해체가 용이하도록 작업
작업환경 요인	후방설비 설치 불량에 의한 사고	교반조, 침전조, 송배니 PUMP, 수량계 등이 있으 며 굴진기와 연결되어 이수를 순환시켜 토사의 배출 역할이 가능토록 설치도를 작성/검토/승인 후 작업





6. 초기굴진 작업



초기굴진 작업



분류	유해위험요인	감소대책
인적 요인	지하 굴착 작업도중 지하 매설물 손상	굴착 작업전 매설물 여부, 위치 확인
	T Cutter 교환 작업 중 체인블록 고장으로 Cutter 낙하	Cutter 교환 작업 시 체인블록 등 상태 확인 후 작업 실시
	장비 수리, 작동과 관련하여 근로자 이동 중 작업발판 및 장비위에서 추락	장비내부에 수직 수평 이동 통로 설치 및 유지관리 철저
기계적 요인	Shield 장비 추진중 바퀴가 레일로부터 탈선에 의한 충돌	레일 설치 규격준수 및 고정 철저, 레일 및 바퀴 마모에 따른 유지 보수 실시
	굴진 작업중 막장면 유출수에의한 붕괴	막장면 유출수 저감공법 선정 및 적용, 약액주입 등 보조공법 선정
	조명불량에 의한 전도	작업장 조명 설치 철저
전기적 요인	기계기구 미접지 및 전선불량으로 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시
	가설전선 피복 노출에 의한 감전	가설전선은 가공으로 배선하여 피복이 손상되지 않도록 하고 손상된 전선은 절연처리 하고 작업
작업특성 요인	배수불량 또는 역구배로터널 침수 위험	배수로 확보 및 양수 계획 수립
작업환경 요인	굴진 작업 시 발생되는 분진에 의한 질병	굴진시 살수 등 분진저감 조치 실시, 방진 마스크 등 개인보호구 지급/환기 실시
	가스 매장 지질층 굴진 작업중 발생한 유독가스에 의한 질식	메탄가스 등 가스농도 및 산소농도 측정, 가스 경보시 공기호흡기 지급 사용 및 급속 환기 등 비상 조치계획 수립





7. 자재반입 및 인하 작업



자재반입 및 인하 작업



분류	유해위험요인	감소대책
인적 요인	추진관 운반시 상부에서의 추락 위험	충분한 여장의 사다리 사용, 꺽인 사다리 사용, 수직구에서는 종방향 안전로프 설치
	추진관 운반시 낙하 위험	크레인 안전장치 부착(권과, 리미트,과부하), 훅해지장치 설치, 비상정지장치 설치, 하부 통제
	추진관 인양 인하 작업중 낙하	인양물 결속구 체결상태 확인하여 인하, 하부 근로자 통제, 안전한 결속(너트,안전핀 등)
	양중용 줄걸이 훼손으로 인한 낙하 위험	양중용 슬링벨트, 와이어로프, 샤클 등 줄걸이  도구 사전 안전점검 실시 및 폐기기준 준수
	작업장내 정리정돈 불량으로 발이 걸려 넘어짐	작업중 수시로 정리정돈 실시
기계적 요인	작업장 내 추진관 적재시 구름방지 조치 미흡으로 붕괴위험	쐐기 설치 등 구름방지 조치
	슬링 작업 시 경험이 부족한 작업자 작업으로 인한 낙하	슬링작업자의 경험등에 대해 확인 후 작업
전기적 요인	기계기구 미접지 및 전선불량으로 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시
	가설전선 피복 노출에 의한 감전	가설전선은 가공으로 배선하여 피복이 손상되지 않도록 하고 손상된 전선은 절연처리 하고 작업
작업특성 요인	중량물 취급 작업중 안전수칙 및 기준 미준수 사고	중량물 취급에 따른 안전작업계획서 작성 및 준수
작업환경 요인	작업장 조명불량에 의한 전도, 추락	작업장내 조명설치 계획을 수립하고 적합한 조명 설치
	작업장 환기 부족으로 인한 산소결핍	산소농도 등 작업장내 작업환경 측정을 수시로 하고 적정한 환기설비를 설치하여 운용





8. 본굴진 및 중압추진 작업



본굴진 및 중압추진 작업



분류	유해위험요인	감소대책
인적 요인	지하 굴착 작업도중 지하 매설물 손상	굴착 작업전 매설물 여부, 위치 확인
	추진속도를 무리하게 하여 작업중 파괴등 사고	적정한 추진속도 준수 및 굴진기 운전자와 연락체계 확보
	굴진작업중 유출수에 의한 붕괴	유출수 저감공법 선정 및 유입량 반출계획 수립
	도달기지 접근시 확인 미흡으로 가시설 붕괴	도달기지 근접 시 추진 속도를 늦추고 저속 운전
기계적 요인	장비 수리, 작동과 관련하여 근로자 이동 중 작업발판 및 장비위에서 추락	장비내부에 수직 수평 이동 통로 설치 및 유지관리 철저
	추진길이가 길어져 마찰력에 의한 사고	활재 주입 HOSE를 통하여 주입시켜 추진관과 흙사이에 마찰력을 감소
	굴진 작업중 막장면 유출수에의한 붕괴	막장면 유출수 저감공법 선정 및 적용, 약액주입 등 보조공법 선정
	조명불량에 의한 전도	작업장 조명 설치 철저
전기적 요인	기계기구 미접지 및 전선불량으로 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시
	가설전선 피복 노출에 의한 감전	가설전선은 가공으로 배선하여 피복이 손상되지 않도록 하고 손상된 전선은 절연처리 하고 작업
작업특성 요인	배수불량 또는 역구배로터널 침수 위험	배수로 확보 및 양수 계획 수립
작업환경 요인	굴진 작업 시 발생되는 분진에 의한 질병	굴진시 살수 등 분진저감 조치실시, 방진 마스크 등 개인보호구 지급/환기 실시
	가스 매장 지질층 굴진 작업중 발생한 유독가스에 의한 질식	메탄가스 등 가스농도 및 산소농도 측정, 가스 경보시 공기호흡기 지급 사용 및 급속 환기 등 비상 조치계획 수립







9. 몰탈그라우팅 작업



몰탈그라우팅 작업



분류	유해위험요인	감소대책
인적 요인	레미콘차량 진입시 장비사이에서 작업 중 협착	레미콘 차량 진입시 후방작업 및 접근금지, 신호수 배치, 신호체계 확립
	그라우팅 압력이 과다하여 추진관 파손	그라우팅 작업 시 적정한 압력으로 작업, 작업중 수시 체크 철저
기계적 요인	펌프카 아웃트리거 설치 불량으로 전도	아웃트리거 최대 확장하여 설치, 지반의 침하를 방지하기 위한 받침목 설치
	콘크리트 타설중 콘크리트 호송관 파열 및 연결부 탈락 사고	콘크리트 타설전 타설 호스 및 호송관 등 상태 점검 및 연결부 탈락방지 조치
전기적 요인	전기기계 설비 등의 누전에 의한 감전	작업전 전기기계기구, 조명설비, 양수기 등의 누전여부를 전기취급 전문가가 확인 후 작업 실시
	장비 작업 시 주변 고압선로에 접촉 감전	주변 고압선로 이설, 방호구 설치, 작업중 감시자배치
작업특성 요인	콘크리트 펌프카 설치전 주변 전기선로 등 지장물 미확인으로 인한 사고	콘크리트 타설전 전기선로 확인 및 방호조치하고 타설전 붐대와 접촉할 만한 주변환경을확인하고 작업 시 주의하여 작업토록 교육
작업환경 요인	시멘트 페이스가 비산하여 안구등 손상	물질안전보건 자료 비치, 교육실시 방진마스크 및 보안경 착용 후 작업





10. 수직갱 복구 및 정리 작업



수직갱 복구 및 정리 작업



분류	유해위험요인	감소대책
인적 요인	H-Beam 인양중 와이어로프 파단 자재 낙하	와이어로프 손상 및 마모상태 수시점검
	지게차 상차,이동시 타근로자 접근으로 협착	전담 신호수배치 및 작업구간내 통제선 설치
	가스절단 작업중 불티가 튀어 안면부 상해	보안경 등 안면보호구 착용
기계적 요인	흙막이 지보공 작업장으로 내려가는 통로설치미비로 인한 추락	흙막이 시공단계별로 승강설비 설치
	버팀대 상부에서 이동 중 추락	.가설통로 설치(버팀대 상부에 통로 설치, 추락 예방을 위한 안전난간대, 추락방지망 등 설치
	단부 안전난간 훼손 / 고정불량으로 추락	흙막이 상부 난간상태 / 고정상태 수시점검
	스크류 응력 미해제 상태에서 절단	스크류에 사전 응력 해제 후 절단 해체
	가시설 해체 중 띠장, 버팀보상의 자재낙하	해체 작업전 버팀보 및 띠장 상단 적재물 제거
	버팀보 해체 중 가해체되어 거치된 빔 낙하	버팀보 해체시 인양장비에 지지한 상태에서 해체 및  해체즉시 반출 실시
	파일 상차 중 고임불량으로파일 낙하	자재 적재 전 매단 수평확인 및 해체상태 확인
전기적 요인	불량공도구 사용으로 인한 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시
	가설전선 피복 노출 감전	가설전선이 훼손되지 않도록 배선하고 수시로 확인
작업특성 요인	중량물 취급 작업계획서 미준수 및 임의작업으로 인한 낙하 및 협착위험	중량물 취급 작업계획서에 의거하여 작업지휘자및  해체순서를 정하고 작업실시





상수도 관로 작업 재해 사례



압입강관 내부에서 토사반출 중 토사 붕괴



• 재해개요
  • 깊이 약 9.7m인 흙막이 가시설 하부 지반에 50～60cm정도 압입된 추진관(D1,000mm 강관) 내부에서 토사 반출작업 중, 관 내부로 붕괴되어 들어온 토사에 매몰․사망한 것으로 추정되는 재해
• 재해원인
  • 작업전 점검미흡
  • 작업방법 불량
• 안전대책
  • 지반 굴착작업 시에는 사전 검토된 설계도서상의 공법으로 진행토록 하되, 작업 전에 작업장소 및 그 주변의 함수․용수의 상태변화, 부석․균열의 유무 등을 점검
  • 지반붕괴 또는 토석낙하 위험이 있는 때에는 근로자 출입금지, 배수공법에 의한 지반개량 등의 작업방법으로 개선 후 진행하여야 함
• 형태
  • 붕괴



비굴착 하수관 보수공사 중 PVC 튜브관이 급속히 추진되면서 충돌



• 재해개요
  • 비굴착 하수관 보수공사를 진행하고 있었고, 피재자가 종점부 맨홀 내부에 들어가 양수기 스크류의 이물질을 제거하던 중 PVC 튜브관이 급속히 추진되면서 피재자를 강타, 머리를 맨홀벽에 부딪혀 사망한 재해
• 재해원인
  • 근로자 출입금지조치 미흡
  • 안전모 미착용
• 안전대책
  • 근로자 출입금지조치 철저 - 고압으로 PVC 튜브관을 추진하여 하수관을 보수하는 공법의 경우 튜브관이 급속히 추진되거나 찢어지는 경우 사고의 위험이 있으므로 당해 작업구간 내에는 근로자 출입금지조치를 하여야 함
  • 개인보호구 지급 및 착용 철저 - 사업주는 건설현장에 근로자를 투입시킬 때에는 작업에 적합한 개인보호구 를 지급하여야 하며, 근로자는 이를 착용 후 작업하여야 함
• 형태
  • 충돌



세미쉴드 추진대 해체작업 중 반력벽이 전도되어 협착



• 재해개요
  • 세미쉴드 반력벽을 지지하던 추진대 하부 철구조물(H형강)을 산소용접기로 절단하는 순간, 절단된 H형강이 피재자 방향으로 기울어지면서 기존벽체에 덧붙이기한 반력벽이 전도되어 피재자를 덮쳐 협착ㆍ사망한 재해
• 재해원인
  • 전도방지 지지대 미설치
  • 해체작업계획서 미작성
• 안전대책
  • 반력벽을 지지하고 있는 추진대를 철거하는 때에는 반력벽이 전도되지 않도록 지지대를 설치하는 등 방호조치를 하여야 함
  • 이와 같이 해체방법 및 순서사업주는 해체작업을 하는때에는 미리 해체건물의 조사결과에 따른 해체계획을 작성하고 그 해체계획에 의하여 작업하여야 함
• 형태
  • 협착



상수도관 절단상태 확인중 매몰



• 재해개요
  • 상수도 연결공사 현장에서 피재자가 굴착저면에서 상수도관 절단상태를 확인하던 중 토사가 붕괴되면서(약 3㎥) 매몰되어 사망한 재해
• 재해원인
  • 붕괴위험방지 조치 미실시
• 안전대책
  • 현장의 지반은 보통흙 습지에 가까운 지반으로 굴착면의 기울기로 1：1～1：1.5를 유지하여 굴착하거나 작업 여건상 굴착면 기울기 유지가 어려운 경우에는 흙막이를 설치하는 등 지반붕괴 방지 조치
• 형태
  • 붕괴, 매몰



관로 매설작업 중 후진하는 굴삭기에 충돌



• 재해개요
  • 관로 매설작업을 진행하는 과정에서 피재자가 우수관 설치를 위해 굴삭기(백호우)를 따라가던 중, 균형을 잡기위해 갑자기 후진하는 굴삭기에 충돌ㆍ사망한 재해
• 재해원인
  • 유도자 미배치
  • 차량계건설기계 주용도 외 사용
• 안전대책
  • 굴삭기 등 차량계 건설기계를 사용하여 작업하는 때에는 근로자와의 접촉방지를 위한 유도자를 배치한 후 일정한 신호방법에 따라 작업을 진행토록 하여야 하며, 굴삭기로 관로등을 운반하는 등 차량계 건설기계의 주용도 외의 사용은 금하여야 함
• 형태
  • 충돌



도시가스용 배관 하역작업 중 낙하



• 재해개요
  • 트레일러에 적재된 도시가스용 배관을 지게차로 하역하던 중 도시가스용 배관 1본이 지게차의 포크에서 낙하하면서 트레일러 운전원인 피재자를 가격ㆍ사망한 재해
• 재해원인
  • 하역자재 균현 및 안착상태 미확인
  • 작업반경내 근로자 출입통제 미흡
• 안전대책
  • 도시가스용 배관 등 중량물 하역작업을 진행하는 때에는 작업지휘자를 배치하여 지게차 포크상에 자재의 안착상태 및 균형 등을 확인토록하고, 작업반경내에 기타 근로자의 출입을 통제하는 등의 안전조치를 하여야 함
• 형태
  • 낙하



관매설 작업 중 토사붕괴로 절단된 아스콘 낙하



• 재해개요
  • 깊이 3.2m의 굴착저면에서 오수관매설을 위해 바닥 모래부설작업을 진행하던 중, 굴착바닥에서 2.3m 높이로 설치된 간이흙막이 위의 도로포장면 하부 토사가 붕괴되면서, 도로표면을 덮고 있던 아스콘 덩어리가 떨어져 피재자의 후두부를 가격․사망한 재해
• 재해원인
  • 굴착구배 미준수
  • 흙막이 지보공 미설치
• 안전대책
  • 관부설을 위해 트렌치 굴착작업을 진행하는 때에는 굴착법면이 안식각 이내가 되도록 굴착하거나 주변여건상 법면 안식각준수가 어려운 때에는 굴착깊이․폭․지반여건에 적합한 흙막이 지보공을 설치하여야 함
• 형태
  • 낙하



흙막이 가시설 띠장 상부에서 합판 운반중 추락



• 재해개요
  • 흙막이 가시설 상단부위에 적재된 합판(900×1,800×12m/m)을 운반 하던중 흙막이 가시설 띠장 상부에서 몸의 중심을 잃고 추락하여(4.6m) 사망한 재해
• 재해원인
  • 통로미설치
  • 출입통제 미흡
• 안전대책
  • 근로자가 가깝고 편리하게 통행할 수 있는 곳에 안전한 통로를 설치하여 근로자의 불안전한 행동유발을 방지하거나 근로자가 임의로 이동 가능한 개구부에는 근로자 통행이 불가능하도록 출입통제를 위한 방호조치를 실시하고 안전모 착용시 안전모가 이탈되지 않도록 턱끈을 견고하게 고정
• 형태
  • 추락



버켓 하부 근로자 충돌



• 재해개요
  • 수직구 크램쉘 방지로 토사 반출 작업 시 작업구 하부 이동중인 근로자가 낙하하는 버켓에 충돌 사망한 사고
• 재해원인
  • 신호수 미배치
  • 작업반경내 출입금지 미조치
• 안전대책
  • 토사 반출 작어구간 신호수 배치로 신호작업에  의한 작업 실시
  • 작업구 하부 근로자 접근금지구역 설정, 경고표지, 현수막, 음성경고 등 안전시설 설치
• 형태
  • 충돌
