접지설비 설치 작업 위험성 평가



개요



• 접지의 종류에는 건물 기초 하부에 매설접지, 건물 내 설비 보호를 위한 매입접지, 그리고 낙뢰를 대비한 피뢰침 및 DAS(정전기 분산형) 등이 있다.
• 연돌 상부에 설치하는 피뢰침은 고소(150m 내외)에서 이루어지는 작업으로 추락사고가 발생한다.



단위작업 분류 및 순서



1. 작업 준비 및 자재 반입
2. 기초매입 접지선 설치
3. 345kv SWYD 접지
4. 옥상DAS 및 보조 피뢰침
5. 옥상(피뢰침)



1. 작업 준비 및 자재 반입 작업



작업 준비 및 자재 반입 작업



분류	유해위험요인	감소대책
인적 요인	지게차로 자재 하역 중 후방에 근로자 접근 충돌	후방접근 금지 조치 , 후진 전 후방 확인실시, 후진경보기, 후사경, 후방카메라 등 확인 후 이동
	운반트럭 적재함에 임의로 올라가서 작업 중 추락	차량 적재함 운전자 외  탑승 작업금지
	하역작업시 주변통제 미실시로 충돌	하역작업시 유도자 배치 및 출입통제 조치
기계적 요인	자재 적재 지반의 불량에 의한 도괴	견고하고 평탄한 지반에 받침목을 고이고 적재
	크레인 과부하 및 권과방지 안전장치 미작동으로 인한 전도	크레인 작업 전 안전장치 작동상태 확인 미작동 장비 수리 후 작업 실시
	자재 하역 중 인양로프가 끊어져 자재가 낙하	인양로프는 손상되거나 변형, 부식되지 않은 것 사용
	크레인의 아웃트리거 미사용으로 자재 인양시 크레인 전도	크레인 아웃트리거 최대로 확장, 받침은 철판 등 설치하여 국부적인 지반 침하방지 조치
전기적 요인	고압선로 주변 크레인 작업 중 선로 접촉 감전	고압선로 주변 작업을 지양하고 작업 시 감시자 배치 고압선로 방호관 설치
작업특성 요인	줄걸이 작업 확인 미흡으로 인한 결속되지 않은 부자재 낙하	여러 뭉치가 하나의 밴드로 묶여서 온 것은 전체를 하나로 묶어서 줄걸이 작업 실시
작업환경 요인	운반차량 진출입  작업 중 외부차량과 충돌	자재 반입차량의 진출입시 신호수 배치 및 도로구획 정리

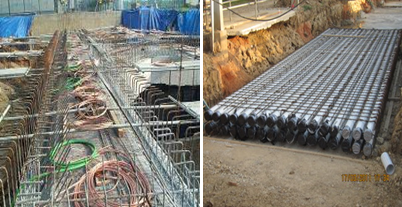

2. 기초매입 접지선 설치 작업



기초매입 접지선 설치 작업



분류	유해위험요인	감소대책
인적 요인	접지도선 절단 작업 시 컷터에 손가락 협착	컷터 사용시 손의 위치 등 확인 후 절단
	접지도선 드럼을 풀리기 쉬운 상태로 대차에 설치 작업 중 낙하 발등 협착	작업대에 접지도선 드럼 설치 작업 시 인력 작업을 지양하고 장비로 인양 설치
기계적 요인	철근 배근중인 상태에서 매입 접지선 포설 또는 이동 중 전도 위험	철근 배근 작업장내 임시통로(안전발판 등 이용) 설치
	노출된 접지선 마감처리 미흡으로(Slab 상부에 노출)로 방치하여 이동 중 걸려 넘어짐	Slab 상부에 노출된 접지선 마감처리 및 식별 안전표지 부착
	크레인으로 운반 작업 중 낙하 및 충돌	운반 작업 전 줄걸이 점검 및 작업구간 내 출입금지
	차량위에 케이블을 푸는 작업대에서 추락	작업대는 지상에 설치하여 추락 등의 위험이 없도록 작업
전기적 요인	전동 공구로 자재 가공 및 조립 중 누전으로 감전	전동 공구 사용 전, 중 수시 점검 및 점검 필증 부착
	사용하는 전선의 피복 노출로 충전부 접촉 감전위험	가설전선  사용 전, 중 점검실시 및 가공 배선 설치
작업특성 요인	접지선 포설 작업장내 파일 개구부에 실족	파일개구부 등 파악 후 덮개 설치 후 작업





3. 345Kv SWYD 접지 작업



345Kv SWYD 접지 작업



분류	유해위험요인	감소대책
인적 요인	크레인 운전자와 작업자의 신호 불일치에 의한 사고	작업 전 중량물 취급 및 장비 작업계획을 수립하고 신호 방법 등에 대해 신호수와 운전자 교육 후 작업
	데크플레이트 드릴 작업 시 칩 비산되어 근로자 눈을 다침	전동공구로 드릴 작업 시 개인보호구(보안경) 착용
	접지선 포설 작업시 전도	작업장 상황에 대해 파악 후 서두르지 않도록 함
	접지도선 절단 작업 시 컷터에 손가락 협착	컷터 사용시 손의 위치 등 확인 후 절단
기계적 요인	작업장 이동시 철근에 걸려 전도	작업장 안전통로 확보
	케이블 드럼 등 운반 작업 중 낙하	케이블 운반작업 시 인양로프 등 상태 확인 후 작업
	크레인 운전자와 작업자의 신호 불일치에 의한 사고	작업 전 중량물 취급 및 장비 작업계획을 수립하고 신호 방법 등에 대해 신호수와 운전자 교육 후 작업
	인양로프 마모로 인한 인양작업 중 낙하	인양 작업 전 로프 점검
전기적 요인	전동공구로 사용 중 누전으로 감전	전동공구 사용 전, 중 수시 점검 및 점검 필증 부착
	사용하는 전선의 피복 노출로 충전부 접촉 감전위험	가설전선 사용 전, 중 점검실시 및 가공 배선 설치
작업특성 요인	중량물 및 차량계건설기계 작업계획 미수립 상태에서 작업 중 사고	중량물 및 차량계건설기계 작업계획서 수립/검토/승인 후 작업, 작업 전 근로자에게 계획 등 교육 실시
작업환경 요인	악천후시 작업 중 사고	악천후시 작업 중지





4. 옥상 DAS 및 보조 피뢰침 작업



옥상 DAS 및 보조 피뢰침 작업



분류	유해위험요인	감소대책
인적 요인	미숙련공 투입에 의한 근로자 추락 위험	옥상 단부에서 작업 시 안전대고리 체결
	옥상에서 이동 중 전도	옥상 시설물 등 위로 이동시 전도 및 전락사고에 주의하여 작업
기계적 요인	작업대 미설치 상태에서 DAS(낙뢰방지 설비) 설치 작업 중 추락 위험	DAS 기둥 설치부를 중심으로 작업대(승강설비, 작업발판, 안전난간대) 설치
	고소에서 작업 중 낙하물 (공도구, 작업부산물 등) 발생 위험	낙하물 관리 철저(공도구 낙하 방지조치) 작업부산물 수거함 설치
	자재 등 취급 작업 중 낙하물 사고	옥상 난간 파라펫 위에 자재 등 공구를 올려놓지 않는다
전기적 요인	전동공구 사용 중 누전으로 감전	사용 전, 중 수시 점검(접지, 누전차단기 설치) 및 점검 필증 부착
	사용하는 전선의 피복 노출로 충전부 접촉 감전위험	가설전선 사용 전, 중 점검실시 및 가공 배선 설치
작업특성 요인	옥상에 여러 설비 등 시설물을 이동하며 작업 중 추락, 낙하	보조피뢰침 설치 위치를 정확하게 확인하고 작업대 등 준비를 철저히 한 후 작업 실시
작업환경 요인	악천후시 작업 중 사고	악천후시 작업 중지





5. 옥상(피뢰침) 작업



옥상(피뢰침) 작업



분류	유해위험요인	감소대책
인적 요인	지선 설치 시 옥상 단부에서 추락	옥상 단부 작업시 안전대 부착설비를 설치하고 안전대를 착용하고 작업
	작업대 미설치 상태에서 피뢰설비 설치 작업 중 추락 위험	피뢰침 기둥 설치부를 중심으로 작업대(승강설비, 작업발판, 안전난간대) 설치
	고소에서 작업 중 낙하물 (공도구, 작업부산물 등) 발생 위험	낙하물 관리 철저(공도구 낙하 방지조치)
기계적 요인	지선의 조임 불량으로 바람 등에 흔들림 사고	지선의 조임을 견고히 하여 바람이나 기타 충격에 흔들리지 않도록 설치
	피뢰침 연결봉 가공 제작시 고속절단기에  절단 사고	피뢰침 가공제작시 고속절단기 커버 설치
	하부 통제 미흡으로 인한 타작업자 낙하물 사고위험	작업구역 내 하부통제원을 배치, 접근통제
전기적 요인	전동공구 사용 중 누전에 의한 감전	전동공구는 사용 전 점검을 실시 하고 필증을 부착하여 관리, 사용 중 수시 점검 실시
	이동용 전선 피복 노출 및 접속기구 충전부에 접촉	이동용 전선은 3p이상으로 접지선이 내장된 전선을 사용하고 피복 손상, 꽂음 접속기구 파손, 등 이상유무를 수시로 점검하여 사용
작업특성 요인	옥상 고소작업으로 인한 추락, 낙하 사고	옥상 이동통로 설치, 자재 인양시 달줄 사용, 단부 작업 시 안전대 부착설비에 안전대고리를 걸고 작업





접지설비 설치 작업 재해 사례



옥탑층 피뢰침 설치 작업 중 사다리 넘어져 추락



• 재해개요
  • 옥탑층 지붕에 피뢰침 설치작업을 위해 경사지붕 상부에 A형 알루미늄사다리를 설치하고 그 위에 걸터 앉아 피뢰침 설치작업을 하던 중 사다리가 넘어져 약 7.2m 아래로 추락하여 사망한 재해
• 재해원인
  • 사다리 전도방지조치 미실시
• 안전대책
  • 아파트 옥탑 위 경사지붕에서 A형 사다리를 이용, 작업 시에는 흔들림이나 강풍 등에 의한 전도위험이 있으므로 견고한 구조의 고정물에 사다리를 고정, 결속시키거나 2인 1조로 작업 실시
• 형태
  • 추락



강관파이프 운반 중 추락



• 재해개요
  • 교각과 교각 사이 강교 교량(켄티레버)하부의 용접 작업대 설치를 위해 강관 파이프 운반 과정에서 몸의 중심을 잃고 추락하여(10m) 사망한 재해
• 재해원인
  • 불안전한 행동
  • 달줄 미설치
• 안전대책
  • 안전난간 설치등 추락방지조치가 설치된 장소에서도 추락위험이 있는 때에는 안전대를 착용하고 작업
  • 파이프등 자재 운반시 달줄 등을 사용하여 2인 1조로 안전하게 작업
• 형태
  • 추락



수직사다리로 승강하던 중 추락



• 재해개요
  • 옥탑층의 피로침 설비 작업을 위해 피재자가 수직사다리로 승강하던 중 실족하여 추락ㆍ사망한 재해
• 재해원인
  • 추락방지조치 미흡
  • 사다리설치 불량
• 안전대책
  • 수직 고정사다리를 설치하는 때에는 추락방지를 위해 등받이울을 설치
  • 수직사다리 상부가 슬래브 높이보다 60cm이상 연장 설치하여 안전하게 올라갈 수 있도록 하여야 함
• 형태
  • 추락



옥탑지붕에서 배선정리 작업 중 추락



• 재해개요
  • 옥탑 지붕위피뢰침 설비 배선 정리작업을 위해는 이동하던 중 몸의 중심을 잃고 약 35m아래 지상1층 바닥으로 추락하여 사망한 재해
• 재해원인
  • 안전난간 설치 미흡
  • 안전대부착설비 미설치, 안전대 미착용
• 안전대책
  • 옥탑지붕에서 배선작업 등 안전난간이 설치되지 않은 장소에서 작업하는 때에는 안전대 부착설비 설치 및 안전대를 착용한 상태에서 작업을 진행하여야 함
• 형태
  • 추락
