교량상부공 ILM 제작장 설치/해체 작업 위험성 평가



개요



• ILM (Incremental Launching Method)은 교대 또는 제1교각 후방에 설치된 주형 제작장에서 1-Segment씩 제작, Post-tension 방식에 의한 긴장력을 도입, 기 제작된 거더와 일체화 압출장치에 의해 거더를 밀어내는 방식의 교량상부 가설공법이다.
• 제작장 설치 및 거푸집 제작시 중량 부재를 인양, 거치하는 과정과  압출시 고소작업 수행에 따른 추락, 낙하 위험에 대한 주의가 요구된다.



단위작업 분류 및 순서



1. H-PILE 항타
2. 버림 콘크리트 타설
3. 구체 철근 콘크리트 작업
4. 제작장 철골 및 부대시설 설치, 양생용 보일러 및 전기인입
5. 제작장 운영
6. 제작장 해체



1. H-PILE 항타 작업



H-PILE 항타 작업



분류	유해위험요인	감소대책
인적 요인	지게차 하역 및 이동시 타 근로자 접근으로 협착	장비 사용시 구획구분, 전담 신호수 배치
	장비작업 반경 내 접근으로 충돌 협착	통로 구획 및 이동경로 확보
	인양 중 인양로프의 파단에 의한 자재의 낙하	작업 전 줄걸이 이상유무 확인 점검 실시
기계적 요인	천공기 하부 지반 침하 방지조치 미비로 장비 전도	천공기 하부 지반 침하방지 조치(철판 20mm이상 설치)
	천공 작업중 스크류 상부의 흙더미가 낙하	Auger 인발시 수시로 낙하 위험 제거(흙더미 제거)
	천공기 리더 승하강시 추락	리더 승하강시 수직 구명줄 설치 및 코브라벨트 체결
	이음부 어긋나거나 비틀림	측량 실시로 정밀도 유지 (경사도 2/100 이하관리)
	파일 절단 작업 시 불티비산에 의한 화재, 폭발	고압 가스사용시 주변 인화성물질 제거 및 불티비산방지조치, 소화기 비치
	파일자재 적재 불량으로 사용중 협착	H-PILE자재 적재 방법에 의거 자재를 적재
전기적 요인	파일 절단, 용접등 작업 시 누전에 의한 감전	용접기 전격방지기 부착, 사용전원은 누전차단기 경유, 접지설비 설치, 전기기계기구 사용전 점검 철저
작업특성 요인	중량물 취급 작업중 인양물의 낙하	중량물취급 작업계획서 작성/검토/승인





2. 버림콘크리트 타설 작업



버림콘크리트 타설 작업



분류	유해위험요인	감소대책
인적 요인	콘크리트 타설시 콘크리트가 비산되어 작업자 눈에 들어감	콘크리트 타설 높이 및 자바라 위치를 최하점으로 하여 작업
기계적 요인	레미콘차량 후진 중 협착/충돌	레미콘 차량 후진 제한 고임목 설치
	콘크리트 타설시 압송관의 파손으로 콘크리트 잔재물이 비래되어 근로자 눈 상해	타설전 압송관의 손상, 변형, 부식 유무 점검
	아웃트리거 설치 불량 또는 지반부동침하로 인해 펌프카 전도	펌프카는 평탄하고 견고한 지반에 설치하며 아웃트리거 전용 받침목 사용
전기적 요인	바이브레터 등 전기 공도구 사용으로 인한 감전	사용전 기계의 외함 접지 설치 상태 확인 및 충전부위 절연조치 실시
	가설전선 피복 노출에 의한 감전	가설전선은 가공으로 배선하여 피복이 손상되지 않도록 하고 손상된 전선은 절연처리 하고 작업
작업특성 요인	레미콘 차량 이동시 충돌	펌프카 주변 차량 이동시 신호수 배치
작업환경 요인	펌프카 설치 및 사용시 주변 고압케이블에 접촉 감전	펌프카 붐 설치시 주변 고압선에 방호관 설치 및 유도자배치, 이격거리 유지
	시멘트에 피부접촉에 의한 피부염증 등 사고	타설 작업자 복장 보호수 착용 철저





3. 구체 철근콘크리트 작업



구체 철근콘크리트 작업



분류	유해위험요인	감소대책
인적 요인	레미콘차량 후진 중 협착/충돌	신호 및 유도자 배치
	콘크리트 타설시 콘크리트가 비산되어 작업자 눈에 들어감	콘크리트 타설시 작업자 보안경 착용
기계적 요인	기초부위에서 콘크리트 타설중 하부로 추락	기초부 거푸집 단부에 안전난간 설치
	콘크리트타설 중 펌프카 전도	펌프카 설치시 아웃트리거 확장 및 받침목 사용
	기초부위로 이동하던 중 전락	기초부위로 이동하는 통로 설치
	면정리 작업중 뒤걸음질 하다 단부로 추락	단부 면정리 작업 시 작업방향은 단부를 보고 작업
전기적 요인	전동공구 사용중 누전에 의한 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시, 누전차단기 설치
	간이발전기 접지 미흡 및 3선(접지선) 미사용으로 감전위험	간이발전기 등 전기시설 접지 및 누전 차단기 이용하여 전기 작업 실시
작업특성 요인	펌프카 등 사용시 주변 고압케이블에 접촉 감전	작업전 주변환경에 대한 확인 철저 및 안전조치 후 작업 실시
작업환경 요인	콘크리트 물에 피부가 장시간 노출되어 피부질환	콘크리트 타설작업 시 피부가 노출되지 않는 작업복 착용, 보안경 착용





4. 제작장 철골 및 부대시설 설치, 양생용 보일러 및 전기인입 작업



제작장 철골 및 부대시설 설치, 양생용 보일러 및 전기인입 작업



분류	유해위험요인	감소대책
인적 요인	지게차로 자재 하역 중 후방에 근로자 접근충돌	후방접근 금지 조치 및 후진 전 후방 확인실시
	운반트럭 적재함에 근로자 임의로 올라가서 작업 중 추락	차량 적재함 운전자 외 탑승 작업금지
기계적 요인	크레인으로 하역작업 중 자재하부에 발을 넣어 협착	받침목 사용(높이10cm이상)
	트러스 설치 작업 중 사다리에서 추락	우마 또는 틀비계 등으로 작업발판을 설치 후 작업
	트러스 인양 설치중 로프가 끊어져 자재가 낙하	인양로프는 손상되거나 변형, 부식되지 않은 것 사용
	트러스 설치 후 인양로프를 해체하던 중 트러스에서 추락	줄걸이 작업자 선정 교육 및 줄걸이 확인 후 인양
	보일러 등 중량물 운반 설치 작업 중 충돌	중량물 취급 운반시 유도로프를 설치하고 신호수를 배치하여 작업
	지붕판넬 인양시 낙하 및 충돌	지붕판넬 인양 설치계획 수립 확인 및 이행
	트러스 및 지붕판넬 설치 작업 중 벽체의 전도	적업전 점검 및 보강조치시설 설치
전기적 요인	고속절단사용으로 인한 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시
	가설전선 피복 노출에 의한 감전	가설전선은 가공으로 배선하여 피복이 손상되지 않도록 하고 손상된 전선은 절연처리 하고 작업
작업특성 요인	철재 중량물 취급 작업 중 협착	중량물 취급 작업에 대한 안전수칙 등 교육 후 작업
작업환경 요인	작업장 주변 주민의 작업장 출입 및 통행 중  사고	안전통로 확보, 작업장 주변 출입금지 구역 설정 및 견고한 방호벽 설치





5. 제작장 운영 작업



제작장 운영 작업



분류	유해위험요인	감소대책
인적 요인	제작장내 관계자외 출입으로 인한 사고	작업구역내 작업자외 출입통제
	카고크레인 등 양중기 조작중 조작미숙에 의한 오작동 발생	크레인 운전원 자격유무 확인 후 작업투입
기계적 요인	조명 등 설치 운영 불량에 따른 전도 추락	작업장에 알맞은 조명 설치
	각종 통로 운영시 통로 입구에 자재적재로 인한 작업자 전도	통로부위 자재 등 적재 금지
	작업장내 각종 회전체에 덮개 설치 미흡으로 인한 사고	작업장내 회전체에 울, 덮개 등 방호장치 설치
	작업장 통로설치 불량으로 인한 이동중 전락	작업장 이동통로 설치 철저
전기적 요인	불량공도구 사용으로 인한 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시
	가설전선 피복 노출에 의한 감전	가설전선은 가공으로 배선하여 피복이 손상되지 않도록 하고 손상된 전선은 절연처리 하고 작업
작업특성 요인	철재 중량물 취급 작업 중 협착	중량물 취급 작업에 대한 안전수칙 등 교육 후 작업
작업환경 요인	강풍시 제작장 지붕이 날아감	강풍시 제작장 지붕을 접어놓을 수 있는 구조로 철고 제작





6. 제작장 해체 및 반출 작업



제작장 해체 및 반출 작업



분류	유해위험요인	감소대책
인적 요인	작업구역내 이해관계자 외 출입 사고	작업구역내 이해관계자에 대해 홍보 및 출입통제
	카고크레인 등 양중기 조작중 조작 미숙에 의한 오작동 발생	크레인 운전원 자격유무 확인 후 작업투입
기계적 요인	지붕으로 오르던 중 추락	지붕으로 이동시 승강시설 설치 후 이동, 가능한 지붕으로 이동하는 것 지양 고소 작업차 등 이용하여 해체
	해체 자체 인양 중 자재 낙하	인양시 2줄걸이로 견고하게 결속하고 무게중심을 맞추어 수직 인양
	크레인 아웃트리거 미사용으로 자재 인양시 전도	크레인 사용시 아웃트리거 최대 확장 사용, 받침은 철판 등 설치하여 지반침하방지조치 후 작업
	해체 작업중 하부 개구부 등에 빠짐	상부 해체 작업전 하부 구조물 등 바닥 평탄작업 실시
	해체순서 미준수로 철구조물 붕괴	작업전 해체순서를 정하고 작업자에게 교육 후 작업
전기적 요인	불량공도구 사용으로 인한 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시
	가설전선 피복 노출에 의한 감전	가설전선은 가공으로 배선하여 피복이 손상되지 않도록 하고 손상된 전선은 절연처리 하고 작업
작업특성 요인	철재 중량물 취급 작업 중 협착	중량물 취급 작업에 대한 안전수칙 등 교육 후 작업
작업환경 요인	해체작업시 고압가스 사용시 화재, 폭발	고압가스 사용시 하부 인호성 물질 제거, 불꽃비산방지 장치 설치, 소화기 비치





교량상부공 ILM 제작장 설치/해체 작업 재해 사례



항타기로 철판 인양 후 연결된 후크를 제거하려던 중 철판에 협착



• 재해개요
  • 항타기 전도방지용 철판에 연결된 후크를 제거하기 위해 대기하던 중, 지면에 내려놓으려던 철판에 협착되어 사망한 재해
• 재해원인
  • 출입통제 조치 미흡
  • 작업방법 불량
• 안전대책
  • 항타기 등 차량계 건설기계를 사용하여 작업을 하는 때에는 근로자의 접촉으로 인한 충돌재해예방을 위해 출입통제를 취하거나 신호수를 두어 일정한 신호방법에 의해 작업이 진행
  • 지반이 평탄한 작업장소에서는 항타기의 작업방식을 자동운전 조작방식으로 선정하여, 일정한 속도로 철판을 내려놓을 수 있도록 하여야 함.
• 형태
  • 협착



휴대용 철근절단기로 작업 중 감전



• 재해개요
  • 기초에 배근할 용도인 철근을 절단하기 위하여 휴대용 유압 철근절단기(220V 1,9Kw)를 조작하던 중 누전으로 인하여 감전되어 사망한 재해
• 재해원인
  • 접지 미흡
  • 누전차단기 미설치
• 안전대책
  • 이동식 전기기계․기구를 사용하는 때에는 외함 → 3심코드(접지선 내장) → 접지형 플러그, 콘센트 → 분전반 접지유도 → 대지접지(접지저항 100전Ω이하) 순으로 접지회로를 구성하여야 함
  • 150V를 초과하는 곳에서 사용하는 이동식 전기기계․기구에는 정격감도전류가 30㎃이하이고 작동시간 0.03초이하인 누전차단기가 경유되도록 하여야 함
• 형태
  • 감전



백호우를 사용하여 철근 운반작업 중 철근 낙하



• 재해개요
  • 철근 야적장소에서 백호우를 사용하여 철근 운반작업을 진행하던 중 철근다발의 불균형으로 인한 줄걸이 수정을 위해 붐대를 내리는 순간, 붐대 고리에 걸려있던 섬유벨트 1개가 고리에서 이탈되면서 철근다발이 하부에 있던 피재자를 강타하여 사망한 재해
• 재해원인
  • 용도외 사용
  • 중량물취급작업계획 미수립
• 안전대책
  • 백호를 사용한 철근인양작업 등 주용도외의 장비사용을 금하여야 하며, 철근다발 등의 중량물을 취급하는 작업을 하는 때에는 중량물의 종류 및 형상, 작업용 기계, 취급방법 및 순서 등이 포함된 작업계획을 작성한 후, 이에따라 작업을 진행하여야 함
• 형태
  • 낙하



콘크리트 진동다짐기의 다짐봉 교체 작업 중 감전



• 재해개요
  • 고가교 슬래브 콘크리트 타설작업 중이던 피재자가 콘크리트 진동다짐기의 다짐봉을 교체하던 중 진동다짐기 본체에서 발생한 누설전류에 의해 감전되어 사망한 재해
• 재해원인
  • 전동공구 사용점 점검 미흡
  • 접지 및 누전차단기 설치 미흡
• 안전대책
  • 콘크리트 진동다짐기 등 금속제 외함의 전기기구는 접지회로를 구성하여 대지저항이 100Ω이하(3종접지)가 되도록 접지를 실시하거나 정격감도전류가 30mA이하이고 작동시간은 0.03초 이내인 누전차단기를 설치하고 경유토록 하여야 함
• 형태
  • 감전



콘크리트 펌프카가 전도되어 붐대에 협착



• 재해개요
  • 펌프카 우측 후방 아우트리거 하부 지반이 침하되어 아우트리거를 받치고 있던 각재가 부러지면서 콘크리트 펌프카가 전도되면서 펌프카 붐대에 협착되어 사망
• 재해원인
  • 사전조사 미흡
  • 아웃트리거 받침 선정 불량
• 안전대책
  • 콘크리트 타설전 펌프카 설치 위치의 하부 지반의 상태를 확인하고 다짐 등 조치
  • 지반이 불안정한 곳은 철판등으로 아웃트리거 받침 사용하여 설치
• 형태
  • 전도, 협착



철근 인양 작업 중 와이어로프가 파단되어 지브 낙하



• 재해개요
  • 이동식크레인(40ton)으로 기초용 철근다발(0.8ton)을 운반 하던중 크레인의 러핑(Ruffing) 와이어로프가 파단되며 지브가 낙하하여, 유도자인 피재자가 지브에 맞아 사망한 재해
• 재해원인
  • 와이어로프가 시브(Sheave)에서 이탈
  • 작업 시작전 점거 미실시
  • 부적격한 와이어로프 사용
• 안전대책
  • 크레인 작업중 중량물을 작업자가 좌우 또는 전후로 밀고 당기는 작업금지 및 과도한 지브의 흔들림 발생시 기복 동작금지
  • 와이어로프의 한가닥에서 한 꼬임의 수가 10%이상 파단시 와이어로프 교체
  • 크레인 작업전 와이어로프가 통하는 곳은 이상유무를 철저히 확인한 후 작업
• 형태
  • 낙하



커버가 탈락된 콘센트 충전부에 접촉, 감전



• 재해개요
  • 내화물 몰타르 작업장에서조작반 측면에 설치된 콘센트의 충전부에 오른팔 부분이 접촉되면서 감전 사망한 재해
• 재해원인
  • 줄걸이 안전점검 미흡
  • 작업반경내 통제조치 미흡
• 안전대책
  • 커버가 탈락된 콘센트 즉시 교체 및 감전방지용 누전차단기 설치
  • 장비를 이용한 인양작업 시  장비작업반경내 근로자 접근을 금지하고 신호수를 배치하여 인양물  하부에 근로자 접근 통제
• 형태
  • 감전

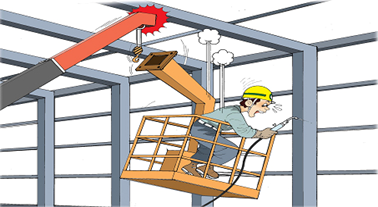

크레인에 부착된 Cage 이탈, 추락



• 재해개요
  • 카고크레인에 부착된 cage에 탑승하여 공장동 외측 C-형강 등을 절단하던중 외부에 돌출된 철물과 카고크레인 cage가 부딪치면서 cage가 크레인에서 이탈하여 추락하여(7m) 사망한 재해
• 재해원인
  • 볼트체결 불량 및 강도 미흡
  • 안전대부착설비 미설치 및 안전대 미착용
  • 이탈방지 장치 미부착
• 안전대책
  • 이동식크레인에 탑승설비를 이용하여 근로자를 탑승시킨후 작업을하는 경우에는 크레인에 부착된 탑승설비의 제작사양 및 사용방법 등을 사전에 숙지하고, 탑승설비가 크레인에서 이탈하지 않도록 설치하는 이탈방지장치(고정핀등) 부착후 사용
• 형태
  • 탈락, 추락



전기과열로 인한 화재 발생



• 재해개요
  • 체육관 신축공사 현장에서 전기과열로 인한 화재가 발생하여 사무실에서 근무하던 피재자 2명이 사망한 재해
• 재해원인
  • 전기용량 미준수 전원 인출
  • 화재발생시 초기 진화 및 대피 미흡
• 안전대책
  • 220V 전기설비용 전원 인출시에는 전기기계․기구의 충분한 전 기적 용량 및 기계적 강도를 확보하고, 스치로폼 등 가연성 물질을 취급하는 장소, 설비 등은 화재예방을 위하여 적절한 조치를 하여야 함
  • 화재발생시 초기진화가 어려워 근로자에게 위험을 미칠 우려가 있을 경우에는 우선적으로 안전하게 대피한 후 소화를 하도록 교육 철저
• 형태
  • 화재
