터널 배수 작업 위험성 평가



개요



• 배수 작업은 터널 공사로 발생되는 용수 및 유출수를 자연유수 또는 강제배수장치에 의해 터널 밖의 침사조로 처리하여, 침사지에서 침전된 용수는 폐수처리장에서 희석 후 공사용수로 재활용 또는 방출처리 하는 작업이다.
• 배수로 터파기 굴착 작업 시 작업자와 장비의 충돌, 수중양수기 취급시 감전사고가 발생한다.



단위작업 분류 및 순서



1. 배수구간 터파기 작업
2. 침사지 설치 작업
3. 집수정 설치 작업
4. 분전반 설치 작업
5. 배수관(로) 작업



1. 배수구간 터파기 작업



배수구간 터파기 작업



분류	유해위험요인	감소대책
인적 요인	협소한 작업공간 및 불량한 작업환경으로 인하여 충돌 및 전도 사고 발생	터파기 작업 시작전 자재 정리 정돈을 통하여 충분한 작업공간을 확보하고 배수로의 적정한 구배 및 단면 유지
	터파기 작업시 신호수 부재로 인한 백호(B/H) 및 덤프트럭 (D/T) 등 중장비 차량 충돌  및 근로자 협착	터파기 작업시 관련 근로자는 반사조끼를 착용시키며 신호수는 빨간색 안전모를 착용시켜 신호업무만 전담시킴
기계적 요인	작업 시 조명 불량에 의한 충돌, 터널 시설 파손	작업 시 장비작업자의 작업을 확보할 수 있는 조명설치
	터파기 후 도로면과 배수로 접하는 부분에서 발빠짐, 장비빠짐 등 사고	배수로 터파기후 통행로와 침사지 작업구간 구획구분 및 터파기 단부 난간, 토공다이크 설치
전기적 요인	조명, 전기기계 설비, 양수기 등의 누전에 의한 감전	작업전 전기기계기구, 조명비, 양수기 등의 누전여부를 전기취급 전문가가 확인 후 작업 실시
작업특성 요인	장비 단독 작업 중 주변 통행하는 작업자 및 차량 등에 충돌	작업 시 신호수를 배치하고 신호수 통제하에 작업
작업환경 요인	터널 내부 분진 및 가스에 의한 호흡기 질환 등 사고	터널 내부의 급배기 설비 가동 및 작업환경 측정 실시(작업환경 개선)

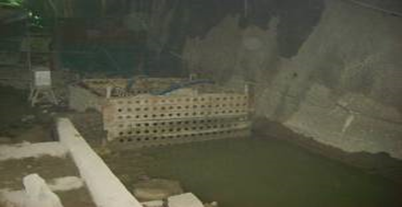

2. 침사지 설치 작업



침사지 설치 작업



분류	유해위험요인	감소대책
인적 요인	침사지 설치시 담당근로자 아닌 사전지식이 없는 외부근로자가 작업하다 감전 및 익사	침사지 설치시 담당근로자 아닌 사전지식이 없는 외부근로자가 작업하다 감전 및 익사 사고 발생위험
기계적 요인	양수기 용량 부족에 의한 유출수 월류로 미끄러운 토사에 전도	양수기 용량 부족에 의한 유출수 월류로 미끄러운 토사에 전도
	침사지 주변 인접하여 이동중 개구부로 실족	침사지 주변 안전난간 등 방호시설 설치 및 점검 통로 및 발판 설치
	침전 시설 미설치에 의한 유수 방출	용량이 충분한 침전시설 설치 및 침전구간 슬러지 수시로 청소반출
	침사지 주변 안전난간 미설치로 이동중 추락	침사지 주변 안전난간 설치 및 경고판 설치
	침사지에 수중모터 운반 작업중 낙하	인양 줄걸이 상태 확인점검 후 사용
전기적 요인	조명, 전기기계 설비, 양수기 등의 누전에 의한 감전	작업전 전기기계기구, 조명비, 양수기 등의 누전여부를 전기취급 전문가가 확인 후 작업 실시
	전기시설 관리부족으로 감전사고	전기 담당자는 전기관련 유자격자를 선임하여 관리/정기적 안전교육 실시
	미고정 전선 소켓으로 양수기를 연결하다 놓쳐 고인물에 떨어진 소켓의 누전 / 감전	사용전 점검, 누전차단기, 접지설치, 전선관리 철저
작업환경 요인	터널내부 분진 및 가스에 의한 호흡기 질환 등 사고	터널 내부의 급배기 설비 가동 및 작업환경 측정 실시(작업환경 개선)

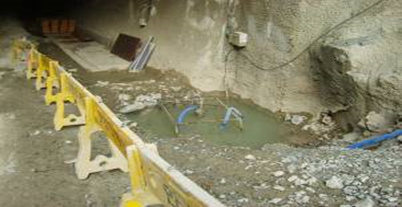

3. 집수정 설치 작업



집수정 설치 작업



분류	유해위험요인	감소대책
인적 요인	집수정 침전 시설 미설치에 의한 유수 방출	용량이 충분한 침전시설 설치 및 침전구간 슬러지 수시로 청소반출
	집수정 주변 안전난간 미설치로 이동중 추락	집수정 주변 안전난간 설치 및 경고판 설치
	집수정에 수중모터 운반 작업중 낙하	수종모터 인양 줄걸이 상태 확인점검 후 사용
기계적 요인	집수정 주변 인접하여 이동중 개구부로 실족	집수정 주변 안전난간 등 방호시설 설치 및 점검 통로 및 발판 설치
	수중모터 배수파이프에 연결 작업중 집수정에 실족	집수정에 안전난간 및 덮개 설치, 작업발판 설치 후 작업
	집수정 작업부위에 조명 부족으로 인한 취급중 전도 등 사고	집수정 주변에 조작 분전함 및 조명을 설치하여 운영
	집수정 설치용 가설재 운반 중 충돌	자재운반시 주변의 작업상황을 파악하고 자재는 2인1조 이상으로 하여 인력운반 설치
전기적 요인	조명, 전기기계 설비, 양수기 등의 누전에 의한 감전	작업전 전기기계기구, 조명비, 양수기 등의 누전여부를 전기취급 전문가가 확인 후 작업 실시
	전기시설 관리부족으로 감전사고	전기 담당자는 전기관련 유자격자를 선임하여 관리/정기적 안전교육 실시
	집수정 양수기 결선작업 중 감전	양수기 등 기기 결선 작업시 전원을 차단하고 연결
작업특성 요인	배수로 설치 불량으로 터널 물고임	배수로의 적정 구배 및 단면 유지, 배수로 수시정비 실시
작업환경 요인	터널 내부 분진 및 가스에 의한 호흡기 질환 등 사고	막장 및 터널 내부의 급배기 설비 가동 및 작업환경 측정 실시(작업환경 개선)

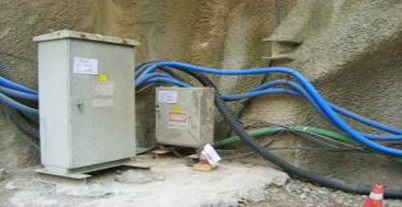

4. 분전반 설치 작업



분전반 설치 작업



분류	유해위험요인	감소대책
인적 요인	분전반 하차 작업중 차량에서 추락	분전함을 차량위에서 인력으로 하차시 뒷걸음을 하지 않고 추락에 주의
	분전반 하차 작업중 낙하	하차시 하부의 작업자가 확실하게 낙하하지 않도록 하여 하역
	분전함 설치 작업을 위해 전동공구 사용중 회전부위에 접촉	공도구 사용시 안전수칙 확인 및 준수하여 작업
기계적 요인	분전함 설치 후 전선을 바닥에 방치 발이 걸려 넘어짐	분전함 설치 후 전선은 가공으로 정리정돈
전기적 요인	조명, 전기기계 설비, 양수기 등의 누전에 의한 감전	작업전 전기기계기구, 조명비, 양수기 등의 누전여부를 전기취급 전문가가 확인 후 작업 실시
	분전반 설치시 무자격근로자의 설치로 인하여 감전사고 발생	분전반 설치시 유자격자를 선임하여 설치 조치하고 담당 전기시설 업체의 확인 조치
	분전함 외함접지 미흡으로 인한 감전	분전함 외함 접지 철저
	외함은 접지하고 콘센트 등에 결선을 하지않아 사용 중 감전	외함접지 단자로부터 각 콘센트의 접지극에 연결철저
	분전함에 누전차단기를 설치하지 않고 전원 인출 사용중 감전	누전차단기를 설치 하여 전원 인출
	분전함 시건장치 미설치로 인한 관계자외 조작시 감전	분전함은 시건장치를 하고 관계자외 조작을 금지
작업특성 요인	분전함 설치시 사용하는 전원에 대한 TAG 미부착으로 인한 사용중 오조작에 의한 사고	분전함 설치시 사용전원에 대한 TAG를 부착
작업환경 요인	터널 내부 분진 및 가스에 의한 호흡기 질환 등 사고	막장 및 터널 내부의 급배기 설비 가동 및 작업환경 측정 실시(작업환경 개선)

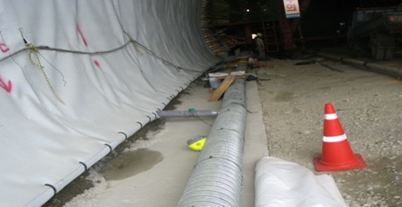

5. 배수관(로) 작업



배수관(로) 작업



분류	유해위험요인	감소대책
인적 요인	터널내부 조명불량으로 인한 추락, 전도	터널내부 작업위치에 적정한 조명 확보
기계적 요인	배수관로 거푸집 가공시 회전톱에 절단사고	회전톱 덮개 설치 및 회전이 멈춘 후 바닥에 내려 놓는다
	철근조립 또는 콘크리트 타설 중 넘어져철근에 찔림	철근조립시 주변 정리정돈 철저로 전도사고 예방 및 철근캡 설치
	배수관로 위로 이동하다 발빠짐	터널 배수관로 덮개는 구조물 완성 즉시 덮을 수 있도록 사전 준비하여 덮개 설치
	터널배수 관로 콘크리트 덮개 운반 설치 중 손가락, 발등 협착	콘크리트 덮개를 취급할 때에는 허리다침 및 손가락, 발등 협착사고에 주의하여 작업
전기적 요인	조명, 전기기계 설비, 양수기 등의 누전에 의한 감전	작업전 전기기계기구, 조명비, 양수기 등의 누전여부를 전기취급 전문가가 확인 후 작업 실시
	투광등, 핸드그라인더 등 전기기계기구  사용중 감전	터널내부 사용하는 모든 전기는 접지와 누전차단기를 설치하고 작업, 전동공구는 2중절연구조인 것을 사용
작업환경 요인	분진 및 가스에 의한 호흡기 질환 등 사고	보안경 및 방진마스크 착용, 안전작업방법 준수





터널 배수 작업 재해 사례



굴착저면에서 배수관 설치작업 중 백호우에 협착



• 재해개요
  • 배수로 굴착저면에서 배수관 설치를 위해 파형강관 이음부 밴드조임 볼트를 줍는 작업중 상부에 있던 백호우의 버킷에 피재자가 강타되어 사망한 재해
• 재해원인
  • 차량계건설기계 작업계획서 미작성
  • 유도자 배치
• 안전대책
  • 차량계건설기계 작업 시 유도자 배치 및 근로자 출입금지 조치 후 작업하고 운전자는 유도자가 행하는 신호에 따라 작업
• 형태
  • 비래, 강타



집수정 수중양수기 점검 중 감전



• 재해개요
  • 집수정에 설치된 수중양수기의 유입 및 유출부분에 채워진 토사를 제거한 후 재가동을 시킨 상태에서 집수정으로 이동시키다가 누전되는 양수기 외함에 접촉, 감전사망한 재해
• 재해원인
  • 윈치설치 위치 불량
  • 웨이트 설치 미흡
• 안전대책
  • 접지와 누전차단기 설치하고 수시로 작동여부를 확인 점검 실시
• 형태
  • 감전



분전반 내 전선로 신설 작업 중 감전



• 재해개요
  • 전선로 신설작업을 진행하던 중 440V로 충전되어 있는 차단기 1차측 동바(Copper Bus-Bar)에 머리부분이 접촉되어 감전ㆍ사망한 재해
• 재해원인
  • 작업방법 미흡
  • 안전대 사용 미흡
• 안전대책
  • 전로를 정전시키고 절연보호구를 착용한 상태에서 작업
  • 전주에 올라가서 작업 시 안전대를 걸고 안전대가 전주로부터 이탈되지 않도록 하여 작업
• 형태
  • 감전
