터널 환기 작업 위험성 평가



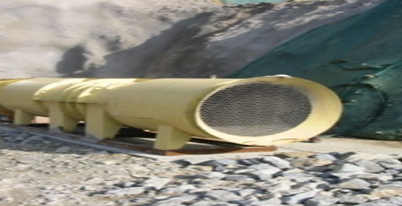

개요



• 터널 공사 50m 이상 굴진 시에는 천공, 장약, 발파, 버럭 처리, 보강작업 등 여러 가지 요인으로 발생되는 분진 및 유해가스등 환기가 제대로 이루어지지 않음으로 인하여 터널작업 근로자의 건강에 유해를 일으킬 요인이 많이 있다.
• 중량물인 송풍기 설치시 협착, 송풍기 설치대의 붕괴, 환기튜부 천단부 설치시 장비 달기구에서 추락 등의 사고가 발생한다.



단위작업 분류 및 순서



1. 환기설비 반입
2. 환기설비 설치 작업
3. 송풍기 TUBE 설치
4. 송풍기 가동
5. 내부 송풍기 설치



1. 환기설비 반입 작업







분류	유해위험요인	감소대책
인적 요인	송풍기 하역 또는 상차 시 결속로프 해체, 자재 유동에 의한 손가락 협착	작업 전 결속로프 상태를 확인하고 근로자간 신호 일치 및 작업 순서 확인
	지게차 운전원의 운전 미숙으로 하역중 충돌	지게차 운전원의 자격여부를 사전에 확인하고 작업실시
	지게차 후면에 경광등 미설치로 후진하는 지게차에 충돌	지게차 후면부에는 경광등 설치하여 주변 근로자에게 경고조치
기계적 요인	인양작업 중 인양용 부적격 와이어로프 및 슬링벨트 사용과 부적절한 작업방법으로 인하여 낙하 및 충돌 사고 발생	인양작업 전 와이어로프 및 슬링벨트를  점검하고 크레인 조정수와 신호수, 담당자에게 특별안전교육 실시
	인양 장비 및 운반차량 작업반경 내 근로자 출입에 의한 충돌	유도원은 빨간색 안전모를 착용시켜 신호작업을 실시하며 작업반경내에는 근로자 출입금지 조치
	자재 하역중 운반차량 정비상태 불량과 자재 하역시 요동에 의한 충돌	운반차량의 브레이크 및 제동장치를 사전에 확인하며 비탈면에서 주 정차시 고임목을 설치 한 후 작업 실시
전기적 요인	조명, 전기기계 설비, 양수기 등의 누전에 의한 감전	작업전 전기기계기구, 조명비, 양수기 등의 누전여부를 전기취급 전문가가 확인 후 작업 실시
작업특성 요인	중량의 환기설비 인양 설치 작업 시 장비의 전도, 인양 줄걸이의 파단에 의한 낙하	중량물 취급작업계획 및 차량계 건설기계의 작업계획을 수립 작성/검토/승인 후 작업 실시
작업환경 요인	터널 내부 분진 및 가스에 의한 호흡기 질환 등 사고	터널 내부의 급배기 설비 가동 및 작업환경 측정 실시(작업환경 개선)





2. 환기설비 설치 작업



환기설비 설치 작업



분류	유해위험요인	감소대책
인적 요인	카고크레인 등 양중기 조작 중 조작 미숙에 의한 오작동 발생	카고크레인 등 양중기 운전원의 자격유무, 경력확인
	자재인양 중 작업장 하부에 근로자 출입사고	자재인양 작업장 하부에는 근로자 출입을 금지토록 하고 신호수로 하여금 통제 등 업무 철저토록 함
	서비스카의 작업대 연결부 탈락, 근로자 추락	서비스카의 연결부는 작업 전 점검 실시
기계적 요인	인양 중 와이어로프 파단에 의한 낙하	양중기 와이어로프 작업 전 손상, 마모, 변형 등이 없는지 견고성 확인
	환기설비 설치 좌대에 환기설비 고정 설치시 하부 좌대 파손	하부 좌대는 구조적으로 안전한지 사전에 검토
	송풍기 고정 작업을 위해 이동 중 서비스카와 접촉, 충돌	터널내에서 이동 또는 작업 시 서비스카 등 차량과의 충돌방지를 위하여 유도자 배치, 조명확보
전기적 요인	조명, 전기기계 설비, 양수기 등의 누전에 의한 감전	작업전 전기기계기구, 조명비, 양수기 등의 누전여부를 전기취급 전문가가 확인 후 작업 실시
	용접작업중 감전사고위험	용접기 전격방지기 부착사용 및 접지철저
작업특성 요인	중량의 환기설비 인양 설치 작업 시 장비의 전도, 인양 줄걸이의 파단에 의한 낙하	중량물 취급작업계획 및 차량계 건설기계의 작업계획을 수립 작성/검토/승인 후 작업 실시
작업환경 요인	터널내부 분진 및 가스에 의한 호흡기 질환 등 사고	터널 내부의 급배기 설비 가동 및 작업환경 측정 실시(작업환경 개선)





3. 송풍기 TUBE 설치 작업



송풍기 TUBE 설치 작업



분류	유해위험요인	감소대책
인적 요인	카고크레인 CAGE 작업대에서 작업 중 추락	카고크레인 작업시 붐대에 안전벨트 걸이시설을 설치하고 안전벨트 체결 후 작업
	튜브 설치용 앙카 및 좌대 설치 작업 시 추락	안전한 작업대 설치 후 작업
	근로자 안전벨트 미착용으로 인하여 작업대 설치 중 추락	모든 근로자는 안전벨트를 지급하고 사전에 안전교육 실시 조치
기계적 요인	작업 시 조명 불량에 의한 전도	조명기구를 작업위치에 설치
	환기튜브 지지 와이어가 처져 튜브  파손으로 인한 유해가스, 분진 누출	환기튜브는 20m 등간격으로 터널면에 앙카볼트를 견고하게 타격하여 고정
	송풍기와 환기튜브 연결 불량으로 유해가스, 분진 누출	송풍기와 환기튜브의 연결은 누출되지 않도록 견고하게 체결
	자재 인양중 자재 낙하	파이프 등 작업대차 설치 자재를 상부로 인양 또는 운반시 줄걸이 상태 및 방법 확인 점검
	설치 작업중 외부차량 통과 등 충돌	설치 작업 시 외부차량 접근 금지, 신호수 배치
	방진마스크 미착용 상태에서 튜브연결 작업 중 호흡기 질환 발생	분진, 유해가스 발생 장소 작업 시 방진마스크 등 개인보호구 착용 철저
전기적 요인	조명, 전기기계 설비, 양수기 등의 누전에 의한 감전	작업전 전기기계기구, 조명비, 양수기 등의 누전여부를 전기취급 전문가가 확인 후 작업 실시
작업특성 요인	터널 천단부에 설치하는 시설로서 작업중 추락	고소작업대 등 사용시 작업대 상부에 안전난간 설치, 안전대고리를 걸고 작업
작업환경 요인	터널 내부 분진 및 가스에 의한 호흡기 질환 등 사고	터널 내부의 급배기 설비 가동 및 작업환경 측정 실시(작업환경 개선)





4. 송풍기 가동 작업



송풍기 가동 작업



분류	유해위험요인	감소대책
인적 요인	송풍기 구동부위 신체 접촉에 의한 사고	송풍기 구동부의 덮개 등을 설치 신체와 접촉이 되지 않도록 조치
기계적 요인	송풍기 가동시 상부 고정앙카의 풀림에 의한 튜브 낙하	송풍기 가동전 튜브의 설치 상태 등 확인 철저
	송풍기 구동시 좌대위에서 균형이 맞지 않아 요동	송풍기의 설치시 시험가동을 통해 균형등을 확인 후 가동
	송풍기와 환기튜브 연결 불량으로 유해가스, 분진 누출	송풍기와 환기튜브의 연결은 누출되지 않도록 체결 철저 및 수시 점검
	유해공기가 외부로 배출되도록 배출구를 충분히 돌출시키지 않아 유해가스가 터널 내부로 역류	송풍기의 배출구는 유해공기가 역류되지 않도록 외부로 충분히 돌출 시킬 것
	유해분진에 의한 질환 발생	분진발생 장소 작업 전 분진의 종류 및 유해성 등을 사전 파악 후 예방 대책 마련
전기적 요인	조명, 전기기계 설비, 양수기 등의 누전에 의한 감전	작업전 전기기계기구, 조명비, 양수기 등의 누전여부를 전기취급 전문가가 확인 후 작업 실시
	송풍기에 연결된 분전함 판넬에 누전차단기, 접지 미설치로 사용 중 누전에 의한 감전	송풍기에 연결된 분전함 등 전기 기계기구는 접지, 누전차단기 설치하여 감전재해 예방
작업특성 요인	좁은공간에 길고 무거운 재자를 운반하여 설치할 때 충돌, 낙하	작업 시 장비 회전반경내 출입금지, 유도로프 사용
작업환경 요인	터널 내부 분진 및 가스에 의한 호흡기 질환 등 사고	터널 내부의 급배기 설비 가동 및 작업환경 측정 실시(작업환경 개선)





5. 내부 송풍기 설치 작업



내부 송풍기 설치 작업



분류	유해위험요인	감소대책
인적 요인	작업대 상부에서 자재를 받던중 하부로 추락	자재를 받는 작업발판 단부에 안전난간 설치 및 작업자 안전대고리를 걸고 작업
	점검 및 보수용 승강통로 미설치로 승하강중 추락	점검보수용 승강통로 설치
	설치 작업시 터널면과 송풍기 사이에 협착	설치 작업시 신호수 배치 및 터널천단부에 충돌방지 조치 철저
	서비스카의 작업대 연결부 탈락, 근로자 추락	서비스카의 연결부는 작업 전 점검 실시
	송풍기 고정 작업을 위해 이동 중 서비스카와 접촉, 충돌	터널내에서 이동 또는 작업 시 서비스카 등 차량과의 충돌방지를 위하여 유도자 배치, 조명확보
기계적 요인	인양 중 와이어로프 파단에 의한 낙하	양중기 와이어로프 작업 전 손상, 마모, 변형 등이 없는지 견고성 확인
	자재인양 중 작업장 하부에 근로자 출입사고	자재인양 작업장 하부에는 근로자 출입을 금지토록 하고 신호수로 하여금 통제 등 업무 철저토록 함
전기적 요인	조명, 전기기계 설비, 양수기 등의 누전에 의한 감전	작업전 전기기계기구, 조명비, 양수기 등의 누전여부를 전기취급 전문가가 확인 후 작업 실시
	투광등, 핸드그라인더 등 전기기계기구  사용중 감전	터널내부 사용하는 모든 전기는 접지와 누전차단기를 설치하고 작업, 전동공구는 2중절연구조인 것을 사용
작업환경 요인	분진 및 가스에 의한 호흡기 질환 등 사고	보안경 및 방진마스크 착용, 안전작업방법 준수





터널 환기 작업 재해 사례



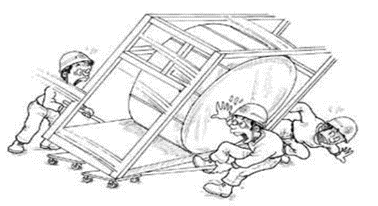

송풍기 운반 중 전도



• 재해개요
  • 운반용구를 이용하여 송풍기를 옮기던 중 균형이 맞지 않아 운반용구 위치 를 변경하기 위하여 지렛대로 송풍기를 들어올리는 순간, 피재자쪽으로 송풍기가 넘어지면서 깔려 사망한 재해
• 재해원인
  • 작업계획서 미작성
  • 작업방법 불량
• 안전대책
  • 중량물을 취급하는 작업을 하는 때에는 중량물의 종류 및 형상, 취급방법 및 순서, 작업장소의 넓이 및 지형 등에 대한 작업계획서를 작성하고 이를 근로 자에게 주지시켜야 함
  • 송풍기와 같은 중량물을 운반할 때에는 바닥프레임보다 넓은 크기의 운반용구 를 사용하고, 좌우 균형이 유지되도록 조치한 상태로 운반하여야 함. 중량물을 운반 또는 취급하는 때에는 가능한 하역운반기계를 사용함
• 형태
  • 전도



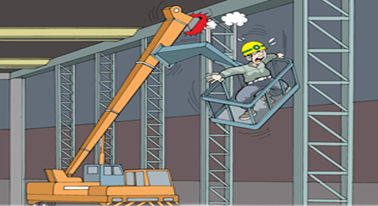

이동식크레인에 달기구가 파단되어 낙하



• 재해개요
  • 이동식크레인의 달기구에 전용 탑승설비를 설치한 후 탑승하여 상승하던 중, 구조물과 부딪히면서 용접부위가 파단되어 탑승설비와 함께  추락하여 사망한 재해
• 재해원인
  • 사용전 점검 미흡
  • 안전대부착설비 미설치, 안전대 미착용
• 안전대책
  • 이동식크레인에 전용달기구 설치하여 사용하고  사용전 점검을 실시 철저
  • 달기구와 별도로 구명줄을 설치 하고 안전대를 걸고 작업
• 형태
  • 낙하



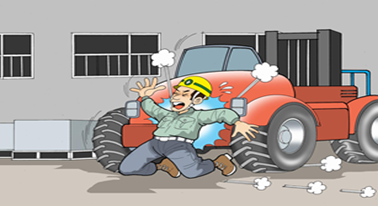

자재하역 후 후진하던 지게차와 충돌



• 재해개요
  • 자재를 하역한 후 후진하던 지게차(2.7ton)에 충돌하여 피재자가 사망한 재해
• 재해원인
  • 작업범위내 출입금지조치 미흡
  • 유도자 미배치
• 안전대책
  • 근로자 출입금지구역 설정
  • 유도자 배치하여 장비 유도 및 근로자 접근 통제
• 형태
  • 충돌



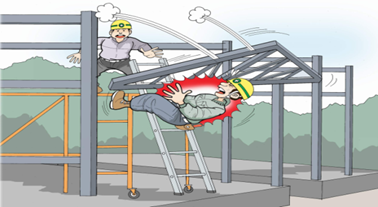

철골 트러스 조립을 위해 사다리에서 작업 중 추락



• 재해개요
  • 경량 철골 트러스(Truss)를 철골 기둥에 설치작업을 하던 중 지붕 트러스가 낙하하면서 이동식 사다리에서 작업 중이던 근로자 2명이 추락하여, 1명은 사망하고 1명은 부상당한 재해
• 재해원인
  • 작업발판 부적합
  • 작업방법 불량
• 안전대책
  • 높이 2m 이상인 장소에서 철골 조립과 같은 중량물 취급작업을 하는 때에는 비계를 조립하는 방법 등을 통해 작업발판을 설치하고 발판단부에 안전난간을 설치하는 등 추락방지조치를 하여야 하며 철골 트러스 등의 중량물은 크레인 등을 사용하여 양중상태를 유지하고, 자립상태를 확인한 후 지지로프를 해지하여야 함
• 형태
  • 추락



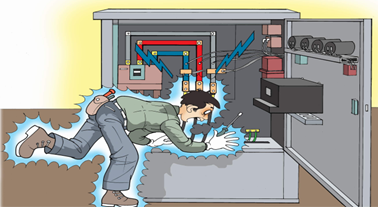

분전반 내 전선로 신설작업 중 감전



• 재해개요
  • 전선로 신설작업을 진행하던 중 440V로 충전되어 있는 차단기 1차측 동바(Copper Bus-Bar)에 머리부분이 접촉되어 감전ㆍ사망한 재해
• 재해원인
  • 작업방법 미흡
  • 안전대 사용 미흡
• 안전대책
  • 전로를 정전시키고 절연보호구를 착용한 상태에서 작업
  • 전주에 올라가서 작업 시 안전대를 걸고 안전대가 전주로부터 이탈되지 않도록 하여 작업
• 형태
  • 감전



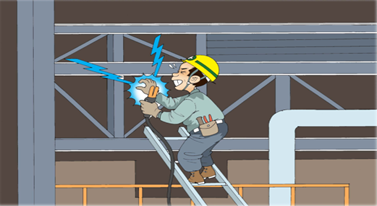

제강공장 설비설치 현장에서 용접작업 중 감전



• 재해개요
  • 제강공장 설비설치 현장에서 교류아크용접기를 이용하여 용접작업 중 절연체가 파손된 용접기 홀더 충전부에 접촉되어 감전 사망한 재해
• 재해원인
  • 교류아크용접기 전격방지기 고장
  • 용접봉 홀더 절연체 파손
• 안전대책
  • 교류아크용접기에는 용접기에 적합한 자동전격방지장치를 설치하고 성능이 유지되도록 관리(정상 작동중인 자동전격방지장치가 설치된 교류아크용접기의 출력측 무부하 전압: 25V이하)
  • 교류아크용접기의 용접봉 홀더는 산업표준화법에 의한 한국산업규격에서 정하는 홀더의 규격에 적합하거나 동등 이상의 절연내력 및 내열성을 갖춘 것을 사용
• 형태
  • 감전
