가설플랜트(B.P) 작업 위험성 평가



개요



• 가설플랜트(B/P)란 건설공사에서 사용되는 콘크리트 및 숏크리트를 생산하기 위한 골재 저장, 계량장치 및 혼합장치를 가진 Batch Plant 설비 등을 말한다.
• 가설플랜트에서는 골재 운반장비 반출입 및 플랜트 운전 중에 협착, 충돌 등의 재해, 설치작업시 중량물 낙하, 추락, 감전 사고가 발생한다.

단위작업 분류 및 순서



1. 가설플랜트 설비 자재 반입 작업
2. 플랜트 유닛 조립
3. 시멘트 사일로 설치
4. 지붕설치 작업
5. 플랜트 운영
6. B/P 해체 반출



1. 가설플랜트 설비 자재 반입 작업



가설플랜트 설비 자재 반입 작업



분류	유해위험요인	감소대책
인적 요인	줄걸이 체결 작업을 위해 높은 부재 위로 이동중 추락	부피가 크고 높은 부재의 줄걸이 작업시 안전통로를 설치하고 작업
	운반트럭 적재함에  임의로 올라가서 작업중 추락	차량 적재함 운전자 외 탑승 작업금지
	크레인으로 하역 작업 중 자재하부에 발 협착	낙하물 방지목 사용(높이10cm이상)
기계적 요인	차량 적재 고정용 로프를 푸는 중 낙하	차량 적재시 하중이 한쪽 으로 치우치지 않게 적재
	지게차로 자재 하역 중 후방에 근로자 접근충돌	1. 후방접근 금지 조치 2. 후진 전 후방 확인실시
	자재 하역 중 인양로프가 끊어져 자재가 낙하	인양로프는 손상되거나 변형, 부식되지 않은 것 사용
	공장에서 묶은 자재의 일부분에 로프를 체결하여 인양 중 체결되지 않은 부위에 자재가 낙하	1. 줄걸이 작업자 선정 교육 2. 줄걸이 확인 후 인양
전기적 요인	고압선로 주변 크레인 작업중 선로 접촉 감전	고압선로에 방호관 설치, 감시자 배치, 이격거리 준수
작업특성 요인	자재하역시 조립순서를 계획하지 않고 장비를 적재하여 후속 작업중 협착, 전도 등 사고	자재반입전 장비설치 계획을 수립하고 자재 및 장비 적재 순서와 방법을 미리계획하여 작업
작업환경 요인	철재 중량물 취급 작업중 협착	중량물 취급 작업에 대한 안전수칙 등 교육 후 작업





2. 플랜트 유닛 조립 작업



플랜트 유닛 조립 작업



분류	유해위험요인	감소대책
인적 요인	플랜트 유닛 조립 중 무리한 작업으로 인하여 크레인 전도 사고 및 상부 근로자 추락	플랜트 유닛 조립 작업시에는 시공순서에 맞게 작업하며 상부에서 작업하는 근로자는 고소작업에 맞는 보호구를 착용
	상부 이동통로 미설치 상태에서 승하강 중 추락	설치 작업전 승강통로 사전 설치
	크레인으로 하역작업중 자재하부에 발을 넣어 협착	받침목 사용(높이10cm이상)
	부재 등 철골  고정 중 협착	철골 등 부재 고정시 크레인 운전자와 작업자간의 신호 연락체계확립 후 작업실시
	플랜트 각 부재 상부 이동중 수직사다리에서 추락	수직사다리에 수직로프, 안전블록 설치 후 안전대를 걸고 이동
기계적 요인	중량물 운반 설치 작업중 충돌	중량물 취급 운반시 유도로프를 설치하고 신호수를 배치하여 작업
	인양중 하부 근로자와 충돌	인양시 신호수 배치, 작업반경내 출입통제 조치
	인양로프의 파단으로 플랜트 부재 낙하	인양 작업전 인양로프의 상태 점검 실시
전기적 요인	고속절단사용으로 인한 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시
	가설전선 피복 노출에 의한 감전	가설전선은 가공으로 배선하여 피복이 손상되지 않도록 하고 손상된 전선은 절연처리 하고 작업
작업특성 요인	철재 중량물 취급 작업중 협착	중량물 취급 작업에 대한 안전수칙 등 교육 후 작업
	협소한 작업공간 및 불량한 작업환경으로 인하여 충돌 및 전도	작업시작 전 충분한 작업공간을 확보하며 지반 약화시 양질의 토사 및 버력으로 치환하여 지지력을 확보한 후 작업





3. 시멘트 사일로 설치 작업



시멘트 사일로 설치 작업



분류	유해위험요인	감소대책
인적 요인	사일로를 철골에 고정 중 협착	사일로 고정시 크레인 운전자와 작업자간의 신호 연락체계 확립 후 작업실시
	운반트럭 적재함에 근로자 임의로 올라가서 작업중 추락	차량 적재함 운전자 외 탑승 작업금지
	크레인으로 하역작업중 자재하부에 발을 넣어 협착	받침목 사용(높이10cm이상)
	사일로 상부 이동중 수직사다리에서 추락	사일로 수직사다리에 수직로프 , 안전블록 설치 후 안전대를 걸고 이동
기계적 요인	인양로프의 파단으로 사일로 낙하	사일로 인양 작업전 인양로프의 상태 점검 실시
	지게차로 자재 하역 중 후방에 근로자 접근충돌	1. 후방접근 금지 조치 2. 후진 전 후방 확인실시
	사일로 인양중 하부 근로자와 충돌	사일로 인양시 신호수 배치, 작업반경내 출입통제 조치
	중량물 운반 설치 작업중 충돌	중량물 취급 운반시 유도로프를 설치하고 신호수를 배치하여 작업
	트러스 및 지붕판넬 설치 작업중 벽체의 전도	적업전 점검 및 보강조치시설 설치
전기적 요인	고속절단사용으로 인한 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시
	가설전선 피복 노출에 의한 감전	가설전선은 가공으로 배선하여 피복이 손상되지 않도록 하고 손상된 전선은 절연처리 하고 작업
작업특성 요인	철재 중량물 취급 작업중 협착	중량물 취급 작업에 대한 안전수칙 등 교육 후 작업
	사일로 상부에 안전난간 미설치로 상부 점검 및 설치 작업중 추락	사일로 설치전 상부에 안전난간 설치 후 사일로 설치





4. 지붕설치 작업



지붕설치 작업



분류	유해위험요인	감소대책
인적 요인	트러스 설치 후 인양로프를 해체하던 중 트러스에서 추락	1. 줄걸이 작업자 선정 교육 2. 줄걸이 확인 후 인양
	운반트럭 적재함에 근로자 임의로 올라가서 작업중 추락	차량 적재함 운전자 외 탑승 작업금지
	크레인으로 하역작업중 자재하부에 발을 넣어 협착	받침목 사용(높이10cm이상)
	트러스 설치 작업중 사다리에서 추락	우마 또는 틀비계 등으로 작업발판을 설치 후 작업
기계적 요인	트러스 인양 설치중 로프가 끊어져 자재가 낙하	인양로프는 손상되거나 변형, 부식되지 않은 것 사용
	지게차로 자재 하역 중 후방에 근로자 접근충돌	1. 후방접근 금지 조치 2. 후진 전 후방 확인실시
	중량물 운반 설치 작업중 충돌	중량물 취급 운반시 유도로프를 설치하고 신호수를 배치하여 작업
	지붕판넬 인양시 낙하 및 충돌	지붕판넬 인양 설치계획 수립 확인 및 이행
	트러스 및 지붕판넬 설치 작업중 벽체의 전도	적업전 점검 및 보강조치시설 설치
전기적 요인	고속절단사용으로 인한 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시
	가설전선 피복 노출에 의한 감전	가설전선은 가공으로 배선하여 피복이 손상되지 않도록 하고 손상된 전선은 절연처리 하고 작업
작업특성 요인	철재 중량물 취급 작업중 협착	중량물 취급 작업에 대한 안전수칙 등 교육 후 작업
작업환경 요인	작업장 주변 주민의 작업장 출입 및 통행 중  사고	안전통로 확보, 작업장 주변 출입금지 구역 설정 및 견고한 방호벽 설치





5. 플랜트 운영 작업



플랜트 운영 작업



분류	유해위험요인	감소대책
인적 요인	호퍼에 낀 골재를 제거하려다 호퍼 내부로 실족	골재 호퍼 상부에 스크린형 덮개 설치, 골재 제거시 보조기구 사용
	혼합기로 승강하다 실족하여 추락	수직 승강로에 구명줄 설치 및 방호울 설치
	조명 등 설치 운영 불량에 따른 전도 추락	작업장에 알맞은 조명 설치
	벨트 컨베이어 점검 통로 이동 중 벨트 컨베이어에 협착 및 정비 중 회전부에 협착	벨트 컨베이어 비상정지스위치, 회전부 방호장치 설치, 운전중 정비, 보수 금지
기계적 요인	페이로더로 골재 운반 중 후방의 근로자와 충돌	장비 작업반경내 근로자 통행 금지 및 장비 작업 동선 밖으로 근로자 보행통로 선정
	제작장내 관계자외 출입으로 인한 사고	작업구역내 작업자외  출입통제
	콘크리트 배출구 청소 작업중 상부 콘크리트 낙하	콘크리트 배출구 주변 콘크리트 등 부착물 사전 제거 확인후 하부 작업투입
	각종통로 운영시 통로 입구에 자재적재로 인한 작업자 전도	통로부위 자재 등 적재 금지
	작업장내 각종 회전체에 덮개 설치 미흡으로 인한 사고	작업장내 회전체에 울, 덮개 등 방호장치 설치
	작업장 통로설치 불량으로 인한 이동중 전락	작업장 이동통로 설치 철저
전기적 요인	불량공도구 사용으로 인한 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시
	가설전선 피복 노출에 의한 감전	가설전선은 가공으로 배선하여 피복이 손상되지 않도록 하고 손상된 전선은 절연처리 하고 작업
작업특성 요인	철재 중량물 취급 작업중 협착	중량물 취급 작업에 대한 안전수칙 등 교육 후 작업
작업환경 요인	강풍시 제작장 지붕이 날아감	강풍시 제작장 지붕을 접어놓을 수 있는 구조로 철고 제작





6. B/P 해체 반출 작업



B/P 해체 반출 작업



분류	유해위험요인	감소대책
인적 요인	작업구역내 이해관계자 외 출입 사고	작업구역내 이해관계자에 대해 홍보 및 출입통제
	카고크레인 등 양중기 조작중 조작미숙에 의한 오작동 발생	크레인 운전원 자격유무 확인 후 작업투입
	철골해체 작업중 헤체순서 미준수로 인한 철골 붕괴 및 추락	철골해체 작업전 해체순서에 대한 안전교육 및 순서 준수하여 작업 실시, 작업시 2중 안전고리 사용 작업
	지붕으로 오르던 중 추락	지붕으로 이동시 승강시설 설치 후 이동, 가능한 지붕으로 이동하는 것 지양 고소작업차 등 이용하여 해체
기계적 요인	산소절단기 사용 작업중 불꽃비산으로 화재	산소절단기 사용작업시 하부 인화성 물질 제거 및 불티비산방지 조치 후 작업
	중량물 인양 작업중 슬링벨트 파단으로 낙하	인양용로프의 사용전 점검 및 작업중 수시 점
	해체 자체 인양 중 자재 낙하	인양시 2줄걸이로 견고하게 결속하고 무게중심을 맞추어 수직 인양
	크레인 아웃트리거 미사용으로 자재 인양시 전도	크레인 사용시 아웃트리거 최대 확장 사용, 받침은 철판 등 설치하여 지반침하방지조치 후 작업
	해체 작업중 하부 개구부 등에 빠짐	상부 해체 작업전 하부 구조물 등 바닥 평탄작업 실시
전기적 요인	불량공도구 사용으로 인한 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시
	가설전선 피복 노출에 의한 감전	가설전선은 가공으로 배선하여 피복이 손상되지 않도록 하고 손상된 전선은 절연처리 하고 작업
작업특성 요인	철재 중량물 취급 작업중 협착	중량물 취급 작업에 대한 안전수칙 등 교육 후 작업
작업환경 요인	해체작업시 고압가스 사용시 화재, 폭발	고압가스 사용시 하부 인호성 물질 제거, 불꽃비산방지 장치 설치, 소화기 비치





가설플랜트(B.P) 작업 재해 사례



B/P 믹서기 내부 콘크리트 잔재 제거 작업 중 협착



• 재해개요
  • 도로공사 현장내 뱃치 플랜트(Batch Plant, B/P)에서 당일 작업 종료후 피재자가 믹서기 내부 콘크리트 잔재 제거 작업중 B/P 운전원의 오조작 으로 믹서기가 회전하여 협착 사망한 재해
• 재해원인
  • 믹서기 오작동 방지장치 미흡
  • 운전원의 판단 착오
• 안전대책
  • 믹서기 내부에 작업자가 투입된 상태에서 오조작에 의한 믹서기 작동을 방지하기 위해 믹서기 출입구에 스위치를 부착하여 출입구가 열린 상태 에서 믹서기의 작동을 방지할 수 있도록 추가적인 안전장치 확보
  • 위험 기계·설비 조작원 및 관련 작업자에 대한 적정 근무시간 준수, 신체이상 관찰 등 작업근로자에 대한 사업주의 역할이 요구됨. 위험 기계·설비작업자에 대한 정기적인 안전교육 실시
• 형태
  • 협착

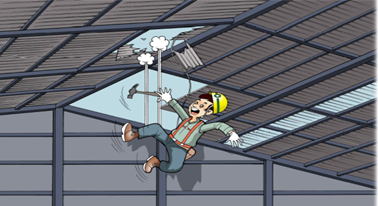

지붕재 보수 작업 중 추락



• 재해개요
  • 건물 지붕 보수 작업중 지붕재로 사용된 선라이트가 파손되면서 지상1층 바닥으로 추락하여 2명 사망, 1명 부상한 재해
• 재해원인
  • 추락방지 조치 미흡
• 안전대책
  • 슬레이트, 선라이트 등 강도가 약한 재료로 덮은 지붕위에서 작업을 할 때에는 발이 빠지는 등 근로자가 위험해질 우려가 있는 경우는 폭 30cm이상의 발판을 설치하거나 안전방망을 치는 등 위험을 방지하기 위한 조치를 하여야 함
• 형태
  • 추락



벨트 컨테이너 풀리에 협착



• 재해개요
  • 골재 이송용인 벨트 컨베이어의 풀리(드럼)에 끼인 이물질을 발견하고, 벨트의 상부에 설치된 이동식 방호울을 제거한 후 삽을 이용하여 이물질을 제거하던 중, 삽과 함께 벨트와 풀리 사이로 말려들어가 협착되어 사망한 재해
• 재해원인
  • 회전부 덮개 미설치
  • 정비작업시 운전정지 미실시
• 안전대책
  • 컨베이어 등 기계의 원동기․회전축․풀리 등 근로자에게 위험을 미칠 우려가 있는 부위에는 덮개․울 등을 설치하여야 함
  • 컨베이어 등 기계의 정비․청소․급유․검사․수리 등의 보수유지 작업을 함에 있어서 근로자에게 위험을 미칠 우려가 있을 때에는 기계의 운전을 정지시키고, 작동하지 않도록 잠금장치 등을 설치
• 형태
  • 협착



철골기둥 설치 작업 중 기둥 도괴



• 재해개요
  • 이동식크레인을 이용하여 철골 기둥세우기 작업중 철골부재가 슬링벨트로부터 이탈되어 전도되면서 철골부재에 피재자가 맞아 사망한 재해
• 재해원인
  • 작업방법 불량
  • 작업계획서 미작성
• 안전대책
  • 중량물을 인양할 경우에는 인양부재로부터 줄걸이의 이탈을 예방하기 위하여 중량물의 형상 등을 고려하여 안전한 줄걸이 방법을 선정하여 관리
  • 중량물을 취급하는 작업을 하는 때에는 중량물의 종류 및 형상, 취급방법 및 순서, 작업장소의 넓이 및 지형 등에 대한 작업계획을 작성하고 당해 근로자에게 주지
• 형태
  • 도괴



철제 계단 설치 중 철제계단과 함께 추락



• 재해개요
  • 사일로(SILO)의 점검용 철재계단(길이 6.6m, 중량 400kg)을 설치하던 중 가 거치된 철재계단을 지지하고 있던 C형강의 용접부위가 파단되면서 철재계단과 함께 약 12m아래로 추락하여 사망한 재해임.
• 재해원인
  • 가용접 작업 철저
  • 작업발판 등 작업대 설치 미흡
• 안전대책
  • 철골 조립작업시에는 설계서 및 시방서 기준에 따라 접합부의 볼트체결 및 가거치용 C형강에 전단파괴가 발생하지 않도록 용접작업을 철저히 하여야 함
  • 작업발판 등의 설치가 곤란한 때에는 탑승설비 등을 사용하여 작업을 진행토록 하여야 함
• 형태
  • 추락



지게차로 자재하역 중 자재 낙하



• 재해개요
  • 트럭 적재함의 자재(합판 묶음, 약0.7ton)를 지게차를 사용하여 내리던 중 포크에 걸려서 끌려오던 자재더미가 적재함에서 낙하하며 피재자를 덮쳐 사망한 재해
• 재해원인
  • 시야미확보
  • 유도자 미배치 및 작업반경내 접근
• 안전대책
  • 지게차를 사용하여 자재하역작업을 하는 때에는 운전자의 시야가 확보되도록 적재물의 높이를 조절
  • 유도자에 의하여 사각지대를 최소화하여야 함
• 형태
  • 낙하



철골 구조물 상부에서 찬넬 거치작업 중 추락



• 재해개요
  • 철골구조 상부에서 10m 길이의 찬넬 2개를 이동식크레인으로 인양 및 거치한 상태에서 한 쪽 섬유벨트의 샤클을 해체한 후 반대편에 체결된 샤클을 해체하려고 이동하던 중 실족하여 약 6m 아래 콘크리트 바닥으로 추락ㆍ사망한 재
• 재해원인
  • 위험방지 조치 소홀
  • 안전대부착설비 미설치,안전대 미착용
• 안전대책
  • 철골구조 상부에서 철골 조립작업 등을 진행하는 때에는 하부에 안전방망을 설치
  • 안전대 부착설비 설치 후 작업자로 하여금 안전대를 착용하고 부착설비에 걸어 작업토록 하여야 함
• 형태
  • 추락

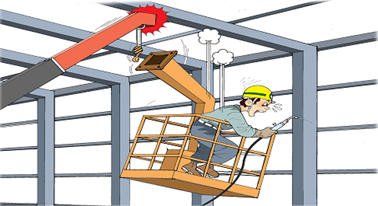

크레인에 부착된 Cage 이탈 및 추락



• 재해개요
  • 카고크레인에 부착된 cage에 탑승하여 공장동 외측 C-형강 등을 절단하던중 외부에 돌출된 철물과 카고크레인 cage가 부딪치면서 cage가 크레인에서 이탈하여 추락하여(7m) 사망한 재해임
• 재해원인
  • 볼트체결 불량 및 강도 미흡
  • 안전대부착설비 미설치 및 안전대 미착용
  • 이탈방지 장치 미부착
• 안전대책
  • 이동식크레인에 탑승설비를 이용하여 근로자를 탑승시킨후 작업을하는 경우에는 크레인에 부착된 탑승설비의 제작사양 및 사용방법 등을 사전에 숙지하고, 탑승설비가 크레인에서 이탈하지 않도록 설치하는 이탈방지장치(고정핀등) 부착후 사용
• 형태
  • 탈락, 추락
