굴착 단부 작업 위험성 평가



개요



• 굴착 단부는 추락, 붕괴 등의 위험이 많은 장소로 단부의 안전시설을 설치하는 등 작업을 말한다.
• 굴착 단부에 자재, 장비를 설치하여 단부의 붕괴, 우수 등의 침투로 함수량의 증가로 단부붕괴, 단부에서 이동중 추락 등의  사고가 발생한다.



단위작업 분류 및 순서



1. 흙막이 굴착 단부
2. 토사 굴착 단부
3. 관로 굴착 단부
4. 가설도로 단부
5. 수직구 굴착 단부



1. 흙막이 굴착 단부 작업



흙막이 굴차 단부 작업



분류	유해위험요인	감소대책
인적 요인	흙막이 상단 단부 근접 작업시 안전대 미착용으로 인한 추락	안전대 부착설비 설치 및 안전대 착용 철저
	용접작업시 보안경 미착용으로 인한 안구 손상 사고	용접 작업시 보안경 착용 철저
기계적 요인	굴착단부에 적재된 자재 낙하	굴착 선단부에 자재적재금지
	흙막이 상단 단부 안전난간 미설치 및 고정불량으로  추락	작업대 / 안전대 부착설비 설치 및 안전대 착용
	굴착 단부 안전난간 미설치로 추락	흙막이 굴착단부 안전난간 설치
	굴착 선단부 지반균열 침하 흙막이 붕괴	굴착 선단부 지반 균열시 원인파악 및 흙막이 보강조치
	흙막이 상단에 과적하여 흙막이 붕괴	흙막이 상단부 과적 금지
전기적 요인	고압선로 주변 크레인 작업중 선로 접촉 감전	고압선로에 방호관 설치, 감시자 배치, 이격거리 준수
	작업용 전동공구 및 전기 사용시 감전사고	전동공구 투입 전 외관 등의 상태점검 실시, 3P전선확인 및 누전차단기에서 전원인출 상태 확인
	용접작업중 감전 사고 위험	용접기 안전장치 및 전기 접지 설치
	전기톱 사용중  누전에 의한 감전	누전차단기설치, 접지설치, 사용전 점검 철저
작업특성 요인	가시설 설치 작업시 구조검토 및 조립도 작성 미흡,, 조립도 준수 미흡으로 인한 붕괴	가시설 설치 작업전 구조검토, 조립도 작성/검토/승인하에 작업 실시
작업환경 요인	가시설 작업시 지상, 지하의 고압선로 접촉 등 지장물 파손에 의한 사고	가시설 작업시 지장물 조사 철저 및 안전조치 후 작업 실시





2. 토사 굴착 단부 작업



토사 굴착 단부 작업



분류	유해위험요인	감소대책
인적 요인	굴착면 상부에서 작업시 안전대 미착용으로 인한 추락	굴착면 상부에서 작업시 안전대 착용 철저
기계적 요인	굴착단부에 근접하여 안전난간 설치시 붕괴등 발생시 위험	굴착단부에서 1m이상 이격하여 안전난간 설치
	굴착면 상부에서 작업시 추락	굴착면 상부에 추락 재해 예방을 위한 안전 휀스 설치
	굴착면 상부에 과적재된 토사의 중량으로 붕괴	굴착된 토사는 굴착면 상부에 적재 금지(적정거리)
	굴착 선단부 빗물등 침투로 법면 붕괴	굴착 선단부에 비닐, 배수로설치 등으로 빗물, 지표수에 의한 굴착법면 붕괴 방지
	굴착면을 수직으로 굴착하여 작업중 토사 붕괴	굴착면은 굴착구배 준수 또는 흙막이조치하여 굴착
	굴착단부에 적재된 자재 및 장비의 하중으로 굴착면 붕괴	굴착단부에 자재 적재 및 장비 설치 등 금지
전기적 요인	절연이 불량한 공도구 사용으로 인한 감전	사용전 전동기계기구 사전점검 필증부착후 사용, 기계의 외함 접지 설치 상태 확인 및 충전부위 절연조치
	가설전선 피복 노출에 의한 감전	가설전선은 가공으로 배선하여 피복이 손상되지 않도록 하고  손상된 전선은 절연처리 하여 작업
작업특성 요인	토질에 따른 굴착구배 미준수 및 가시설 미설치로 인한 터파기 법면 붕괴	굴착구배 준수 및 가시설 설치 등 사전계획을 수립하고 검토/승인 후 작업, 작업시 근로자 등 교육





3. 관로 굴착 단부 작업



관로 굴착 단부 작업



분류	유해위험요인	감소대책
인적 요인	굴착면 상부에서 작업시 안전대 미착용으로 인한 추락	굴착면 상부에서 작업시 안전대 착용 철저
기계적 요인	굴착 작업시 굴삭기에  충돌	굴사기 운전원 자격, 전후방경보 및 확인, 신호수배치
	굴착면 상부에 과적재된 토사의 중량으로 붕괴	굴착된 토사는 굴착면 상부에 적재 금지(적정거리)
	굴착면을 수직으로 굴착하여 작업중 토사 붕괴	굴착면은 굴착구배 준수하여 굴착
	굴삭기 작업중 버켓이 탈락되어 낙하	연결부 등의 이상유무를 사전 점검하고 작업 실시
	작업구역과 도로구역 경계 미구분 상태로 작업중 일반차량, 통행인 관로 작업관련 사고	경계를 설정하고 바람등에 안전휀스 등이 전도되지 않게 고정 도로변 모든 작업과정에 신호수 배치철저
	지장물 주변 굴착 작업시 장비굴착에 의한 접촉	지장물 주변 굴착 작업시 인력 굴착실시
	흙막이 등 가시설 자재 하역작업중 크레인 전도	아웃트리거는 견고하고 평탄한 지반에 거치, 붐의 각도는 인양하중 조견표에 따라 적정하게 유지
	와이어로프의 변형,부식 등에 의한 자재 운반  중 낙하	각종 와이어로프의 손상, 변형, 부식, 줄걸이 확인
	가시설 설치 작업중 가시설 붕괴	가시설작업전 구조검토, 조립도 작성/검토/승인 후 근로자에게 교육후 작업실시, 작업중 확인점검 실시
	터파기 하부로 이동하는 통로 미설치로 전락	터파기 하부로 이동하는 통로를 제작하여 작업점에 설치하여 사용
	야간작업시 전도, 감전, 추락, 회전체 접촉 등 사고	야간작업시 안전대책은 수립하여 조치 철저
전기적 요인	발전기, 전동공구, 가설전선 사용중 감전	전기관련 모든 설비는 사전에 점검, 사용중 관리철저
작업특성 요인	토질에 따른 굴착구배 미준수 및 가시설 미설치로 인한 터파기 법면 붕괴	굴착구배 준수 및 가시설 설치 등 사전계획을 수립하고 검토/승인 후 작업, 작업시 근로자 등 교육
작업환경 요인	작업장 주변 일반 차량 및 행인통행, 가옥 등 구조물, 지장물 등에 대한 조치 미흡으로 인한 사고	작업전 작업관련 영향을 미치는 요소를 정확하게 파악하고 작업계획을 수립/검토/승인후에 작업 실시
	소음, 분진 발생에 의함 민원사고, 근로자 사고	소음 및 분진 최소화 작업방법 선정





4. 가설도로 단부 작업



가설도로 단부 작업



분류	유해위험요인	감소대책
인적 요인	가설도로 단부를 이용하여 하부로 내려가던 중 전락	정해진 통로를 이용하도록 교육 등 관리 철저
기계적 요인	우기철 가설도로 단부의 법면이 유실되는 사고	가설도로 작업시 빗물 등이 단부로 흐르지 않도록 하여 배수로 확보
	가설도로 굴착 단부에서 추락	작업대에 안전난간 설치 및 크레인 보조훅을 이용하여 생명줄 설치 후 안전대 고리체결
	가설도로 법면 단부에 토공다이크 미설치로 인하여 운행중인 차량 단부로 전복	가설도로 단부에 토공다이크를 설치하고 안전표지 등을 설치하여 단부로 차량 등 접근을 금지
전기적 요인	발전기, 전동공구, 가설전선 사용중 감전	전기관련 모든 설비는 사전에 점검, 사용중 관리철저
작업특성 요인	토질에 따른 굴착구배 미준수 및 가시설 미설치로 인한 터파기 법면 붕괴	굴착구배 준수 및 가시설 설치 등 사전계획을 수립하고 검토/승인 후 작업, 작업시 근로자 등 교육





5. 수직구 굴착 단부 작업



수직구 굴착 단부 작업



분류	유해위험요인	감소대책
인적 요인	굴착면 상부에서 작업시 안전대 미착용으로 인한 추락	굴착면 상부에서 작업시 안전대 착용 철저
	장비 작업반경내 출입 중 장비에 충돌 협착	장비 작업반경 출입금지, 신호수 배치로 근로자 통제
기계적 요인	굴착 토사 인양 작업중 토사 낙하	위험구역 내 출임통제 및 크람셀 버켓 용량을 초과하지 않토록 적재인양
	굴착 단부에서 추락	굴착 단부 안전 가시설 조치
	협소한 굴착장소에서 굴착장비에 협착	신호수 배치 및 작업반경내 근로자 통제
	굴착 저면 이동 시 추락위험	굴착 저면 이동통로설치(유동이나 탈락되지 않토록 고정 설치)
	수직구 흙막이 지보공 붕괴	구조적인 안전성 확인 및 계측관리 실시
	가시설 부재 용접 작업중 감전재해	크레인 설치지 아웃트리거 확장설치 및 받침 설치
	백호 등 굴착장비 인양, 투입 반출 중  양중기 전도 또는 장비 낙하	인양하중 검토 및 건설기계 지반 침하방지조치
전기적 요인	절연이 불량한 공도구 사용으로 인한 감전	사용전 전동기계기구 사전점검 필증부착후 사용, 기계의 외함 접지 설치 상태 확인 및 충전부위 절연조치
	가설전선 피복 노출에 의한 감전	가설전선은 가공으로 배선하여 피복이 손상되지 않도록 하고  손상된 전선은 절연처리 하여 작업
작업특성 요인	차량계건설기계 작업계획 미수립 상태에서 작업중 사고	차량계건설기계 사용전 작업계획서 작성/검토/승인후 작업실시





굴착 단부 작업 재해 사례

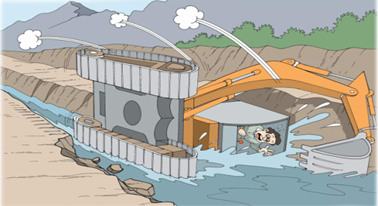

굴삭기 이동 중 굴착 단부가 붕괴되면서 도괴



• 재해개요
  • 하천 바닥에 있던 굴삭기를 현장밖으로 이동시키던 중, 운행경로의 굴착단부 일부가 붕괴되면서 굴삭기가 도괴되어, 굴삭기 운전석이 굴착바닥면의 고인물에 잠겨 빠져나오지 못하고 익사한 재해
• 재해원인
  • 지형 및 지반조사 미흡
  • 도로의 폭 및 경계표식 미설치
  • 유도자 미배치
• 안전대책
  • 굴삭기등 차량계 건설기계를 사용하여 작업하는  때에는 미리 작업장소의 지형 및 지반상태를 조사
  • 기계가 넘어지거나 굴러떨어지지 않도록 유도자 배치
  • 지반의 부동침하방지 및 도로의 폭 유지, 경계표식(안전펜스 등) 설치 등의 조치를 하여야 함
• 형태
  • 도괴

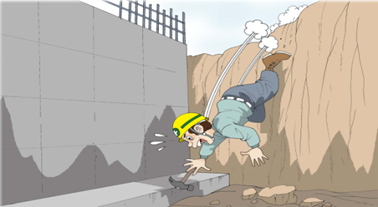

굴착 단부로 이동 중 추락



• 재해개요
  • 정화조 폐수처리조의 옹벽 형틀 해체 작업을 위하여 피재자가 폐수처리조의 굴착사면 단부를 이용하여 작업장소로 이동하던 중 실족하여 굴착저면 하부로 추락하여(3.5M) 사망한 재해
• 재해원인
  • 추락방지시설 미설치
  • 가설통로 미설치
• 안전대책
  • 추락에 의하여 근로자에게 위험을 미칠 우려가 있는 굴착 단부에는 안전난간 등의 추락방지시설 설치
  • 하부로 안전하게 통행할 수 있는 가설통로 설치
• 형태
  • 추락

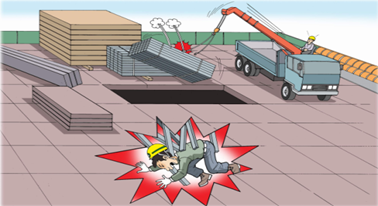

복공판 바닥 개구부로 자재 묶음 낙하



• 재해개요
  • 복공판 상부 지상에 있던 카고크레인(15 ton)이 붐을 선회하던 중 붐대 단부의 줄걸이 운반용구(갈고리형 철물)로 복공판 바닥에 적재되어 있던 각관을 넘어뜨려 낙하하여 하부에서 작업자를 가격ㆍ사망한 재해
• 재해원인
  • 신호수 미배치
  • 낙하물 방호조치 미흡
• 안전대책
  • 카고크레인 등의 양중기로 자재 운반작업을 진행하는 때에는 신호수를 배치하고 신호수에 신호에 의해 카고크레인 운행이 수행되어야 함
  • 복공판 개구부 하부에서 작업을 하는 때에는 상부에 방호선반 등으로 낙하물 방호조치를 하여야 함
• 형태
  • 낙하

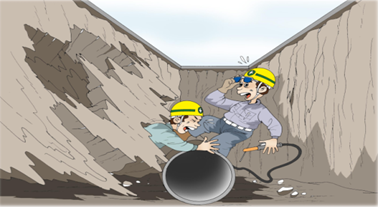

하수관로 매설 작업 중 굴착사면 붕괴



• 재해개요
  • 하수관로 매설을 위해 약 3.5m 깊이로 트렌치 굴착후 하수관(700mm PE관) 이음작업을 하는 과정에서 굴착사면의 일부가 붕괴되면서 토사에 매몰되어 1명이 사망하고, 1명이 부상한 재해
• 재해원인
  • 흙막이 지보공 미설치
  • 출입금지조치 미흡
• 안전대책
  • 굴착 작업시에는 지반붕괴․토석낙하 등에 의한 위험방지를 위하여 흙막이지보공 설치
  • 토사붕괴의 위험이 있는 장소에는 근로자의 출입금지 등 위험방지를 위한 조치를 철저히 준수
• 형태
  • 붕괴

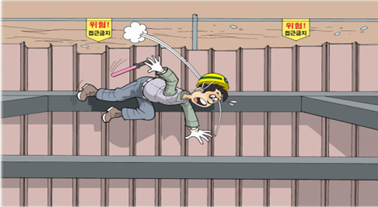

흙막이 띠장 위에서 신호 중 추락



• 재해개요
  • 교각 기초용 강재 거푸집 하역작업을 위해 가설 흙막이(Sheet Pile+Strut 형식) 띠장 위에서 수신호를 수행하던 중 실족하여 높이 약 9m 아래 기초 버림 콘크리트 바닥으로 추락ㆍ사망한 재해
• 재해원인
  • 작업발판 미설치
  • 안전대부착설비 미설치 및 안전대 미착용
• 안전대책
  • 높이 2m 이상의 장소에서 강재거푸집 하역을 위한 신호를 하는 때에는 작업발판을 설치
  • 안전대 부착설비 설치 후 해당 신호수에게 안전대를 착용시키고 부착설비에 걸어 신호작업을 진행토록 하여야 함
• 형태
  • 추락
